Brida de sellado con camisa de refrigeración por agua para tubo de 40 mm / 42 mm de diámetro - EQ-FG-40WC

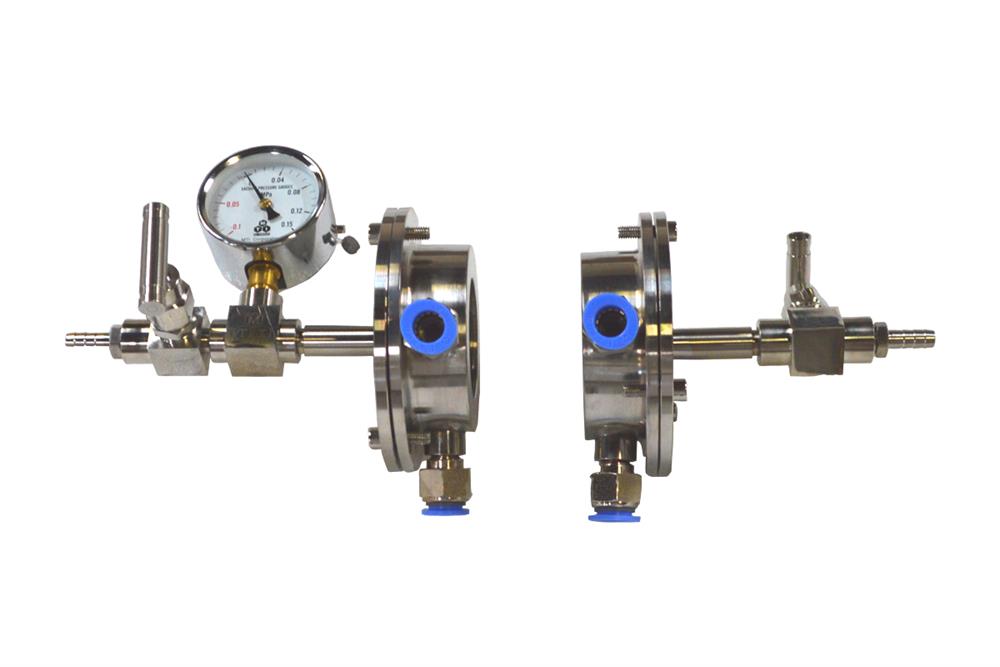

Este es un par de brida de sellado con SS agua fría tubería y válvula para O.D 40mm / 42mm tubo de procesamiento de diámetro. Si no puede utilizar un bloque de cerámica en dos extremos del tubo, debe utilizar el tubo de agua fría para mantener la brida fría (de lo contrario la junta tórica de silicona puede dañarse).

ESPECIFICACIONES

Características	Fabricado en acero inoxidable con doble junta tórica de silicona de alta temperatura en la brida. Válvula de aguja de acero inoxidable con adaptador de tubo de 1/4". El kit de montaje sellará un extremo de un tubo de cerámica y cuarzo de 40mm / 42mm de diámetro. 40 mm para tubo de cuarzo y tubo de alúmina 42 mm para tubo de mullita de 41 mm de diámetro exterior En un lado de la brida se instala un vacuómetro. El enfriador de agua de recirculación MTI es una herramienta ideal para suministrar agua de refrigeración a este juego de bridas; haga clic en la imagen siguiente para obtener más información.
Racores para tubos	FL40W: Racor de 12 mm para tubos de 12 mm de diámetro exterior. FL42W: Racor para tubos de 6,5 mm de diámetro interior.
Nivel de vacío	10E-2 torr con una bomba mecánica 10E-5 torr mediante una pequeña turbobomba y 10-6 torr con una turbobomba de alta velocidad
Pieza opcional	Haga clic aquí para solicitar un vacuómetro digital para el control preciso del vacío hasta 10-4 torr Para aplicaciones de CVD, elija un vacuómetro anticorrosivo ( haga clic en la imagen de abajo a la izquierda 2 ) Usted puede elegir los diversos extremos de la guarnición como opciones ( chasque aquí para pedir por separado ) Puede hacer clic aquí para pedir un caudalímetro para controlar el flujo de gas Puede pedir un soporte de brida para evitar que el tubo gire ( imagen de abajo a la derecha)
Vídeo de instalación
Dimensiones	(haga clic para ampliar)
Advertencia	Debe poner un bloque de tubo refractario delante de la brida (ver foto abajo) para evitar que la radiación térmica derrita la silicona Junta tórica. Puede pedir un bloque cerámico en productos relacionados. Por favor, no apriete demasiado los tres tornillos hexagonales de las bridas para evitar incidentes de sobrepresión. El par de apriete recomendado es de 35~40 pulgadas-libra. Por motivos de responsabilidad, MTI no recomienda ni aprueba el uso de gases tóxicos, inflamables o corrosivos con nuestros conjuntos de bridas. Póngase en contacto con nosotros si tiene alguna duda.
Accesorios opcionales	Haga clic aquí para elegir una brida para tubo de 42mm a 11" Bomba de vacío y estación de alto vacío
