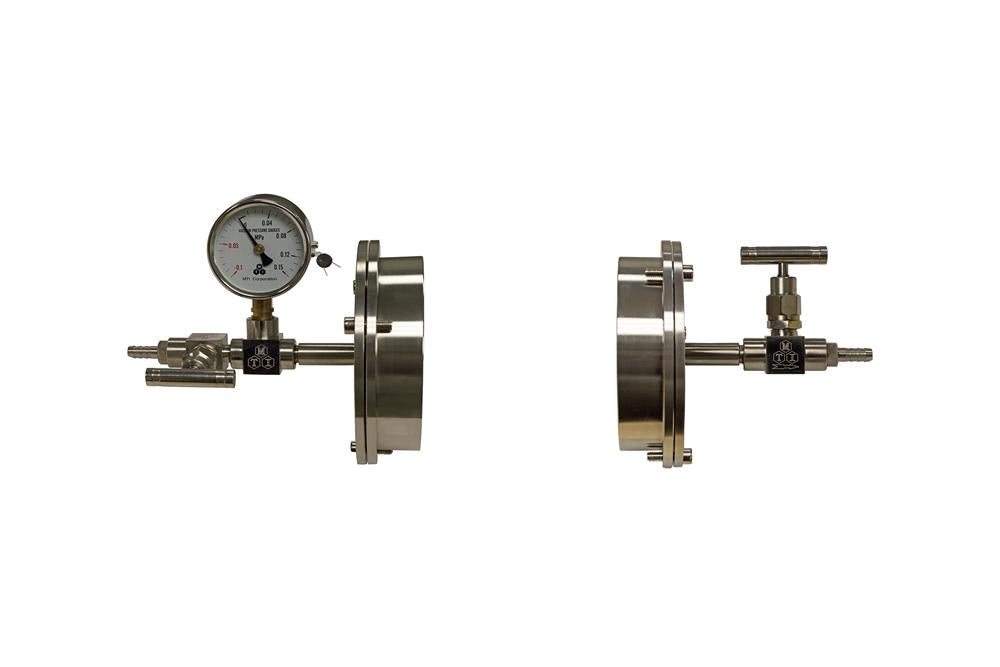

Conjunto de sellado al vacío (D.I. del labio de la brida 104 mm) con manómetro de vacío y válvulas para tubo de alúmina - EQ-FL-104

Este es un par de conjunto de sellado inteligente (Flange Lip I.D. 104 mm) para sellar varios tubos de procesamiento de horno de tubo de vacío sin ningún tipo de soldadura y pegado.

ESPECIFICACIONES

El paquete incluye	Una brida con manómetro y válvula, una brida con válvula, dos anillos de sellado de acero, cuatro juntas tóricas de silicona de alta temperatura (300oCmáx. y seis tornillos)
Nivel de vacío	10E-2 torr mediante una bomba mecánica 10E-5 torr mediante una pequeña turbobomba y 10-6 torr con una turbobomba de alta velocidad
Características	Fabricada en acero inoxidable con juntas tóricas dobles de silicona de alta temperatura en cada brida. Un extremo tiene un vacuómetro con válvula, el otro extremo tiene una válvula. Sellar el tubo apretando los tornillos en la brida sin ningún tipo de soldadura y pegamento. La manguera de goma de 1/4" puede acoplarse a conectores de manguera de 1/4" en ambos extremos. Diseñado para los hornos tubulares MTI GSL1600-100X y GSL1700-100X. Excelente para cualquier tipo de tubo: cerámica, vidrio, cuarzo y acero. tubo. El kit de montaje sellará el tubo de procesamiento de 104 mm de diámetro (4,1" de diámetro exterior).
Piezas opcionales	Por favor, haga clic aquí para pedir el vacuómetro digital para el control de vacío de precisión hasta 10-4 torr Para la aplicación de CVD, por favor elija vacuómetro anticorrosivo ( haga clic en la imagen de abajo a la izquierda 2 ) Usted puede elegir los diversos extremos de la guarnición como opciones ( haga clic aquí para pedir por separado ) Puede pedir aquí un caudalímetro para controlar el flujo de gas Puede pedir un soporte de brida para evitar que el tubo gire ( imagen de abajo a la derecha)
Dimensiones	Haga clic en la imagen de la izquierda para ver los detalles. Adecuado para el tubo con O.D. 101-104mm
Vídeo de instalación
Advertencia	Debe colocar un bloque de tubo refractario delante de la brida (ver foto abajo) para evitar que la radiación de calor derrita la junta tórica de silicona. Puede pedir un bloque cerámico en productos relacionados. Por favor, no apriete demasiado los tres tornillos hexagonales de las bridas para evitar incidentes de sobrepresión. El par de apriete recomendado es de 35~40 pulgadas-lbs. Por motivos de responsabilidad, MTI no recomienda ni aprueba el uso de gases tóxicos, inflamables o corrosivos con nuestros conjuntos de bridas. Póngase en contacto con nosotros si tiene alguna duda.
Opciones	(Haga clic en la imagen para elegir bridas de otros tamaños) Bomba de vacío y estación de alto vacío
