Conjunto de sellado al vacío para tubo de procesamiento de 120 mm de diámetro exterior - EQ-FL-120KF25

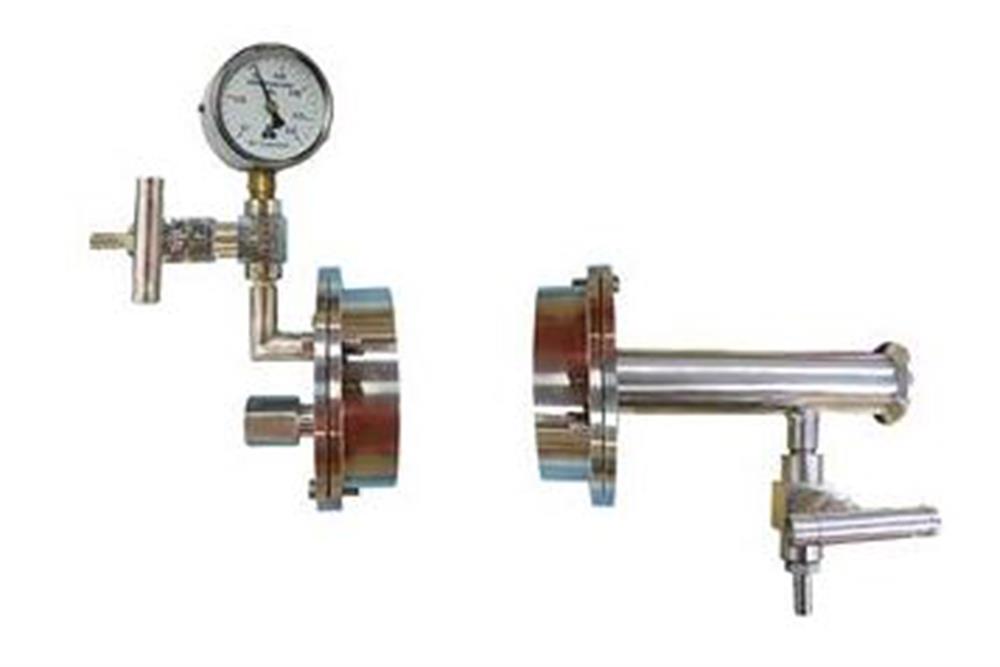

Se trata de un par de conjuntos de sellado inteligentes (D.I. del labio de la brida 120 mm) para sellar varios tubos de procesamiento de un horno tubular de vacío sin necesidad de soldar ni pegar.

ESPECIFICACIONES

El paquete incluye	Una brida con manómetro y válvula, una brida con válvula, dos anillos de sellado de acero, cuatro juntas tóricas de silicona de alta temperatura (300°C máx. y seis tornillos).
Nivel de vacío	10E-2 torr mediante una bomba mecánica 10E-5 torr mediante una pequeña turbobomba y 10-6 torr con una turbobomba de alta velocidad
Características	Fabricada en acero inoxidable con juntas tóricas dobles de silicona de alta temperatura en cada brida. Un extremo tiene un vacuómetro, una válvula de aguja con conexión de lengüeta y un paso de 1/4'', el otro extremo tiene un puerto KF25 y una válvula de aguja con conexión de lengüeta. El tubo se sella apretando los tornillos de la brida sin necesidad de soldadura ni pegamento. La manguera de goma de 1/4'' puede acoplarse a conectores de manguera de 1/4'' en ambos extremos. Diseñado para hornos tubulares MTI GSL1700-100X. El kit de montaje sellará tubo de cerámica y cuarzo de 120 mm de diámetro (472" Dia OD).
Piezas opcionales	Haga clic aquí para solicitar un vacuómetro digital para un control preciso del vacío de hasta 10-4 torr. Para la aplicación CVD, por favor elija el vacuómetro anticorrosivo ( haga clic en la imagen de abajo a la izquierda 2 ) Puede elegir los distintos extremos de racor como opciones ( haga clic aquí para pedirlos por separado ) Puede hacer clic aquí para pedir un caudalímetro para controlar el flujo de gas
Vídeo de instalación
Advertencia	Debe poner un bloque de tubo refractario delante de la brida (ver foto abajo) para evitar que la radiación de calor derrita la junta tórica de silicona. Puede pedir un bloque cerámico en productos relacionados. Por favor, no apriete demasiado los tres tornillos hexagonales de las bridas para evitar incidentes de sobrepresión. El par de apriete recomendado es de 35~40 pulgadas-libra. Por motivos de responsabilidad, MTI no recomienda ni aprueba el uso de gases tóxicos, inflamables o corrosivos con nuestros conjuntos de bridas. Póngase en contacto con nosotros si tiene alguna duda.
Opciones	Haga clic aquí para elegir brida para tubo de 1" a 11" Bomba de vacío y estación de alto vacío
