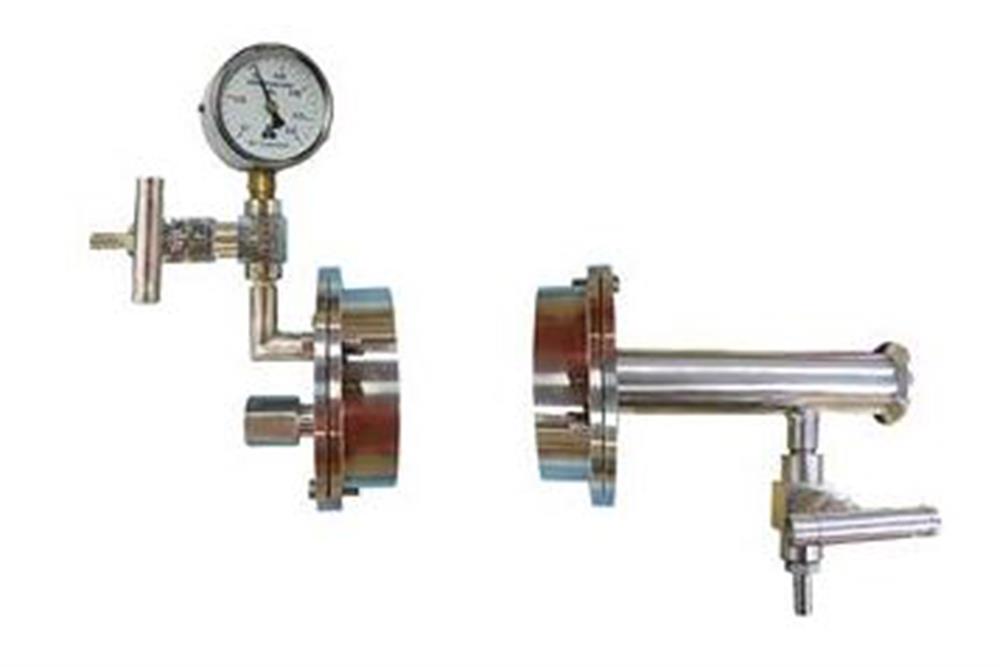

Conjunto de sellado al vacío para tubo de procesamiento de 5" ( 130 mm) - FL125KF25M

Este es un par de conjunto de sellado inteligente (Flange Lip I.D. 130 mm) para sellar varios tubos de procesamiento de horno de tubo de vacío sin ningún tipo de soldadura y pegado.

ESPECIFICACIONES

El paquete incluye	Una brida con manómetro y válvula, una brida con válvula, dos anillos de sellado de acero, cuatro juntas tóricas de silicona de alta temperatura (300°C máx. y seis tornillos).
Nivel de vacío	10E-2 torr mediante una bomba mecánica 10E-5 torr mediante una pequeña turbobomba y 10-6 torr con una turbobomba de alta velocidad
Características	Fabricada en acero inoxidable con juntas tóricas dobles de silicona de alta temperatura en cada brida. Un extremo tiene un manómetro de vacío, válvula de aguja con conexión de lengüeta y 1/4 'de paso, el otro extremo tiene un puerto KF25 y válvula de aguja con conexión de lengüeta. Sellado del tubo apretando los tornillos de la brida sin soldaduras ni pegamentos. La manguera de goma de 1/4'' puede acoplarse a conectores de manguera de 1/4'' en ambos extremos. Diseñado para hornos tubulares MTI GSL1600-100X y GSL1700-100X. Excelente para cualquier tipo de tubo: cerámica, vidrio, cuarzo y tubo de acero. El kit de montaje sellará 127 Tubo de cerámica y cuarzo de 5" de diámetro.
Piezas opcionales	Haga clic aquí para solicitar el vacuómetro digital para un control preciso del vacío de hasta 10-4 torr. Para la aplicación CVD, por favor elija el vacuómetro anticorrosivo ( haga clic en la imagen de abajo a la izquierda 2 ) Puede elegir varios extremos de racores como opciones ( haga clic aquí para pedirlos por separado ) Puede hacer clic aquí para pedir un caudalímetro para controlar el flujo de gas
Vídeo de instalación
Advertencia	Debe poner un bloque de tubo refractario delante de la brida (ver foto abajo) para evitar que la radiación de calor derrita la junta tórica de silicona. Puede pedir un bloque cerámico en productos relacionados. Por favor, no apriete demasiado los tres tornillos hexagonales de las bridas para evitar incidentes de sobrepresión. El par de apriete recomendado es de 35~40 pulgadas-libra. Por motivos de responsabilidad, MTI no recomienda ni aprueba el uso de gases tóxicos, inflamables o corrosivos con nuestros conjuntos de bridas. Póngase en contacto con nosotros si tiene alguna duda.
Opcionales	Haga clic aquí para elegir brida para tubo de 1" a 11" Bomba de vacío y estación de alto vacío
