Conjunto de sellado al vacío para horno tubular de 84 mm de diámetro con válvula / medidor de vacío - EQ-FL-84

Se trata de un par de conjunto de sellado inteligente para horno de vacío de tubo para apretar ambos extremos del tubo OD 84 mm sin ningún tipo de soldadura y pegado.

• Fabricado en acero inoxidable con juntas tóricas dobles de silicona de alta temperatura en cada brida.
• En un extremo de la brida hay un medidor de vacío con válvula acoplada, y en el otro extremo la única válvula.
• Sellado del tubo apretando los tornillos de la brida sin soldaduras ni pegamentos.
• Conector de manguera de 1/4" en ambos extremos.
• El conjunto de sellado de vacío de 1/4" de diámetro se conectará con la manguera de goma de 1/4".
• Excelente para cualquier tipo de tubo: cerámica, vidrio, cuarzo y tubo de acero.

• El kit de montaje sellará 84 - 86 mm de diámetro de tubo MTI Alumina y Mullite como producto relacionado a continuación.
• um nivel: 10-5 torr por la bomba molecular y 10-2 torr por una bomba mecánica

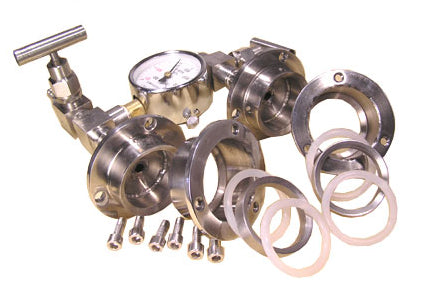

El paquete incluye	Una brida con manómetro y válvula, una brida con válvula, dos juntas de estanqueidad de acero, cuatro juntas tóricas de silicona de alta temperatura ( 300oCmáx.) y seis tornillos
Nivel de vacío	10E-2 torr mediante una bomba mecánica 10E-5 torr mediante una pequeña turbobomba y 10-6 torr con una turbobomba de alta velocidad
Advertencia	Debe colocar un bloque de tubo refractario delante de la brida (ver imagen inferior) para evitar que la radiación térmica funda la junta tórica de silicona. Puede pedir un bloque cerámico en productos relacionados. Por favor, no apriete demasiado los tres tornillos hexagonales de las bridas para evitar incidentes de sobrepresión. El par de apriete recomendado es de 35~40 pulgadas-lbs. Por consideraciones de responsabilidad, MTI no recomienda ni avala el uso de ningún tóxico, gases inflamables o corrosivos con nuestros conjuntos de bridas. Póngase en contacto con nosotros si tiene alguna duda.
Dimensiones
Vídeo de instalación

Piezas opcionales

Por favor haga clic aquí para pedir el vacuómetro para un control preciso del vacío hasta 10-4 torr

Puede elegir varios extremos de herraje como opciones ( haga clic aquí para pedirlos por separado )

Por favor, haga clic en la imagen de arriba para elegir otro tamaño de brida de 1" a 11
