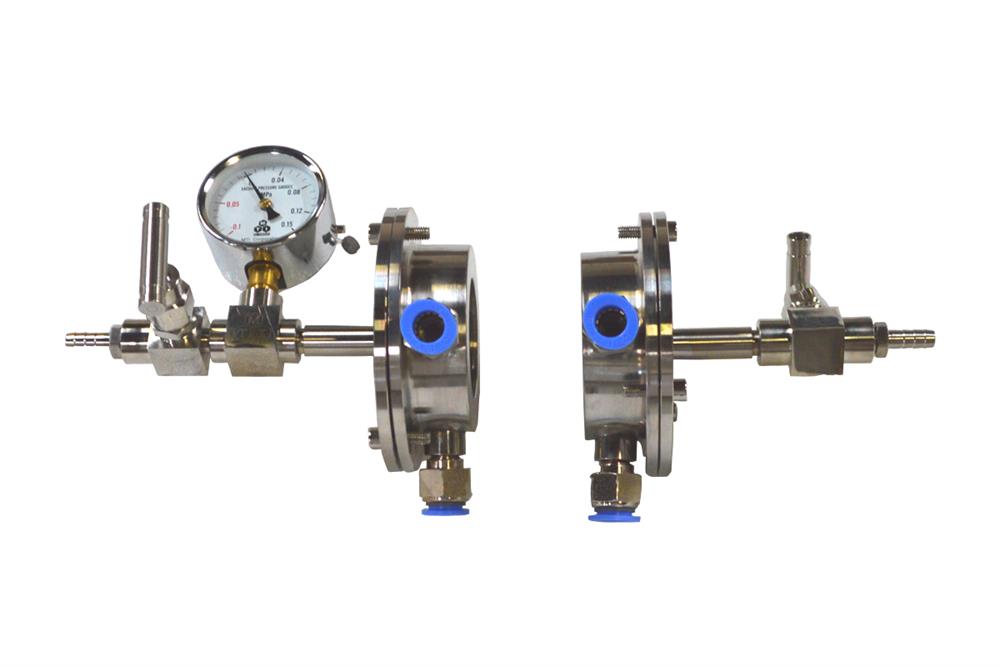

Brida de cierre refrigerada por agua para tubo de 1" diá. - EQ-FG-25WC

Este es un par de brida de sellado con SS agua fría tubería y válvula para tubo de procesamiento de 1" de diámetro exterior. Si no puede utilizar un bloque cerámico en los dos extremos del tubo, debe utilizar el tubo de refrigeración por agua para mantener la brida fría (de lo contrario, la junta tórica de silicona podría dañarse).

ESPECIFICACIONES

Características	Fabricado en acero inoxidable con doble junta tórica de silicona de alta temperatura en la brida. Válvula de aguja de acero inoxidable con adaptador de tubo de 1/4". El kit de montaje sellará tubo de cerámica y cuarzo de 25 - 26 (1") mm de diámetro. El medidor de vacío se instala en un lado de la brida. MTI Thermolysis Water Cool System es una herramienta ideal para suministrar agua de refrigeración a este conjunto de brida, por favor haga clic en la imagen de abajo para obtener información más detallada de los productos.
>Nivel de vacío	10E-2 torr mediante una bomba mecánica 10E-5 torr mediante una pequeña turbobomba y 10-6 torr con una turbobomba de alta velocidad
Pieza opcional	Por favor, haga clic aquí para pedir el vacuómetro digital para el control de precisión de vacío hasta 10-4 torr Para la aplicación CVD, por favor elija el vacuómetro anticorrosivo ( haga clic en la imagen de abajo a la izquierda 2 ) Usted puede elegir los diversos extremos de la guarnición como opciones ( chasque aquí para pedir por separado ) Puede pedir el soporte de la brida para evitar que el tubo gire ( foto abajo a la derecha) .
Vídeo de instalación
Dimensiones	Haga clic para ampliar
Advertencia	Debe poner un bloque de tubo refractario delante de la brida (ver foto abajo) para evitar que la radiación de calor derrita la junta tórica de silicona. Puede pedir un bloque cerámico en productos relacionados. Por favor, no apriete demasiado los tres tornillos hexagonales de las bridas para evitar sobrepresiones incidentes. El par de apriete recomendado es de 35~40 pulgadas-libra. Por motivos de responsabilidad, MTI no recomienda ni aprueba el uso de gases tóxicos, inflamables o corrosivos con nuestros conjuntos de bridas. Póngase en contacto con nosotros si tiene alguna duda.
Accesorios opcionales	Haga clic aquí para elegir brida para tubo de 42mm a 11" Bomba de vacío y estación de alto vacío
