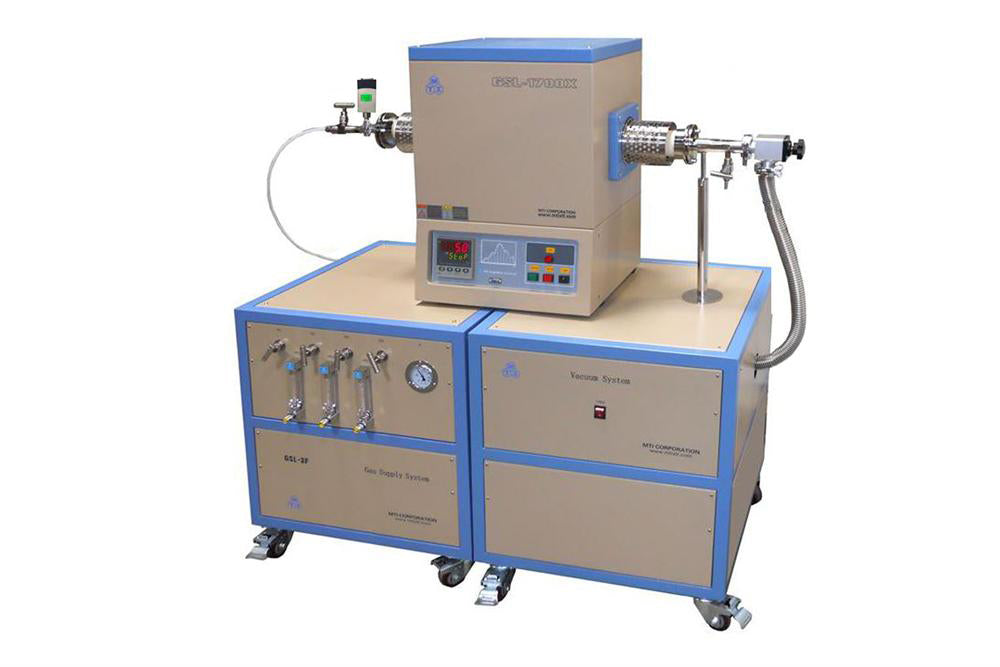

Horno tubular de alúmina de una zona 1700C con mezclador de gas de 3 canales, estación de vacío y vacuómetro anticorrosivo - GSL-1700X-F3LV

El horno tubular GSL-1700X-F3LV es un horno tubular de alúmina con certificación CE con bomba de vacío mecánica y sistema de flujo de gas de tres canales, que puede calentar las muestras a 1700°C y alcanzar un grado de vacío de hasta ^5x10-2 torr y mezclar 1- 3 tipos de gases para CVD o difusión. Este sistema de horno también incluye un medidor de diafragma de capacitancia Pirani anticorrosivo para permitir mediciones de vacío con gases agresivos.

ESPECIFICACIONES

Horno tubular	Estructura	Carcasa de acero de doble capa con refrigeración por aire. Dos ventiladores de refrigeración en el interior para mantener la temperatura de la caja exterior < 55°C. Aislamiento de alúmina fibrosa de alta pureza para un máximo ahorro de energía.
	Consumo de energía	5kW Max.
	Voltaje de entrada	CA 208~240V, monofásica, 50/60Hz
	Temp. Temperatura de calentamiento	1700°C
	Máx. Velocidad de calentamiento	5°C/min
	Máx. Velocidad de enfriamiento	5°C/min
	Longitud de la zona de calentamiento	455 mm (18")
	Temp. constante Constante	150(+/-1C)
	Precisión de temperatura	+/-1°C
	Controlador de temperatura	Control automático PID mediante alimentación SCR (Silicon Controlled Rectifier) control con ángulo de fase disparado, resistencia limitadora de corriente. 30 segmentos programables para un control preciso de la velocidad de calentamiento, la velocidad de enfriamiento y el tiempo de permanencia. Haga clic aquí para saber por qué el SCR es más preciso que el SSC (relé de estado sólido). Función PID Auto-Tune incorporada con protección contra sobrecalentamiento y termopar roto. La protección contra sobretemperatura y la alarma permiten el funcionamiento sin operario(s). Precisión de temperatura de +/- 1 ºC. Puerto de comunicaciones RS485. Control Avanzado de Temperatura (Opcional) El kit de software de control de temperatura MTS02-Y (para controladores de la serie YD518P) + paquete de portátil de 15" está disponible en la barra de opciones. Haga clic para obtener información detallada sobre el kit de software MTS02-Y. Puede actualizar el controlador de temperatura al controlador de temperatura Eurotherm 3504, que es totalmente compatible con LabVIEW. Este paquete incluye un programador Eurotherm 3504, un cable de comunicación (RS485 - USB) y un CD de software. Haga clic en la imagen de abajo para ver las especificaciones completas del controlador de temperatura Eurotherm 3504.
	>Elementos calefactores	MoSi2 grado 1800 ( 8 uds )
	Materiales y tamaño del tubo	Tubo cerámico de Al2O3 de alta pureza 99,8 ID: 73mm x OD: 80 mm x 1000 mm longitud.
	Vacuómetro digital	Medidor de diafragma de capacitancia resistente a la corrosión con cabezal sensor revestido de cerámica especialmente diseñado para mediciones de vacío con presencia de gases corrosivos. El manómetro se instala en la brida de vacío (lado derecho) del horno tubular y proporciona un amplio rango de medida (10^-5 ~ 1000 torr). Opcional: haga clic en la imagen de abajo a la derecha para pedir el módulo de control de temperatura constante.
	Sellado al vacío	Dos bridas de acero inoxidable con un vacuómetro digital y válvulas están incluidos. La presión de vacío puede alcanzar 5x10-2 torr mediante la bomba mecánica. La tasa de fuga es de 6 mtorr/min en max. y 2 mtorr/min cuando estable, haga clic en la imagen. a continuación para obtener detalles gráfico y los datos medidos por CE certificada medidor de vacío digital: (Para una curva de 24 horas, el segmento de tiempo a través de 08:00:00~21:10:00 en el eje X se pasa en el gráfico, por lo tanto, la variedad empinada en allí)
Bomba de vacío y accesorios	Bomba de vacío	Bomba de vacío de paletas rotativas para servicio pesado (7,8 CFM -240 L/m) con sistema de escape de dos etapas instalada en el interior de la estación de vacío. la presión de vacío puede alcanzar hasta 10^-2 Torr. La presión de vacío máxima en el horno tubular de alúmina es de 5x10^-2 torr utilizando esta bomba mecánica de vacío. Opción: Para un control preciso de la presión de vacío, le recomendamos que elija nuestra solución llave en mano EQ-VPC-MV. Se trata de un sistema de regulación de la presión de vacío con válvula motorizada y manómetro. Controla el rango de presión de 10^-6 torr ~ 760 torrs.
	Racores	Los racores de vacío estándar incluyen: Un par de bridas de vacío de acero inoxidable con conector para bomba KF-25, dos válvulas de aguja y un conector para tubo Swagelok de 1/4". Un fuelle de vacío de acero inoxidable KF-25 de 1000 mm de longitud Cuatro abrazaderas rápidas KF-25
Medidor de caudal de gas	En el interior de la maleta móvil se instalan tres caudalímetros de gas (con una precisión del 4% FS) para controlar el caudal de gas. 1) Caudalímetro compacto de lectura directa, 10-100 cc/min. 2) Caudalímetro compacto de lectura directa, 16-160 cc/min. 3) Caudalímetro compacto de lectura directa, 25-250 cc/min. Se instala un medidor de presión en el interior del carro móvil para controlar la presión del gas mezclado. Cuatro válvulas de aguja de acero inoxidable están instaladas en el panel frontal para controlar la ruta del gas de forma independiente. Panel frontal Panel trasero Conductos de gas
Monitorización de oxígeno	Se puede utilizar un sensor de oxígeno para controlar el nivel de oxígeno de los gases utilizados en los sistemas CVD para evitar o reducir la oxidación. Haga clic en la siguiente imagen para obtener más información:
Información de envío	Dimensiones del producto	Horno tubular de 80 mm de diámetro exterior: 550 x 500 x 700 mm L x A x A Estación de mezcla de gas: 600 x 600 x 700mm Estación de vacío 600 x 600 x 700mm
	Nuevopeso	450 lb (en total)
	Peso y dimensiones de envío	Tres paletas: 220 lbs con 48x40x42", 200 lbs eith 39x31x40: y 180lbs con 39x31x40" dimensión.
Garantía	Un año de garantía limitada (Las piezas consumibles como tubos de procesamiento, juntas tóricas y elementos calefactores no están cubiertos por la garantía, por favor pida el reemplazo en los productos relacionados a continuación).
Ordenador portátil, software y control WiFi (opcional)	Ordenador portátil nuevo con Microsoft Window 10 y Microsoft Office 2013 (30 días de prueba gratuita) para su uso inmediato. Sistema de control de temperatura basado en Labview(EQ-MTS01) permite al usuario editar el perfil de temperatura, gestionar la receta de tratamiento térmico, registrar y trazar datos para hornos MTI. Un mando a distancia inalámbrico proporciona un alcance operativo de hasta 300 metros. Las funciones anteriores están disponibles bajo pedido con un coste adicional (hasta 1.000 $). Póngase en contacto con nosotros para obtener más información. Nota: El software sólo es compatible con el controlador de temperatura Yudian de MTI
Conformidad	Certificado CE Certificación UL / MET / CSA disponible bajo pedido, se aplicarán cargos adicionales El controlador de temperatura tiene certificación MET y CE Transformador certificado UL
