Sistema de control de gas de 2-9 canales con panel táctil PLC y software de funcionamiento para PC - GSL-LCD

MTI

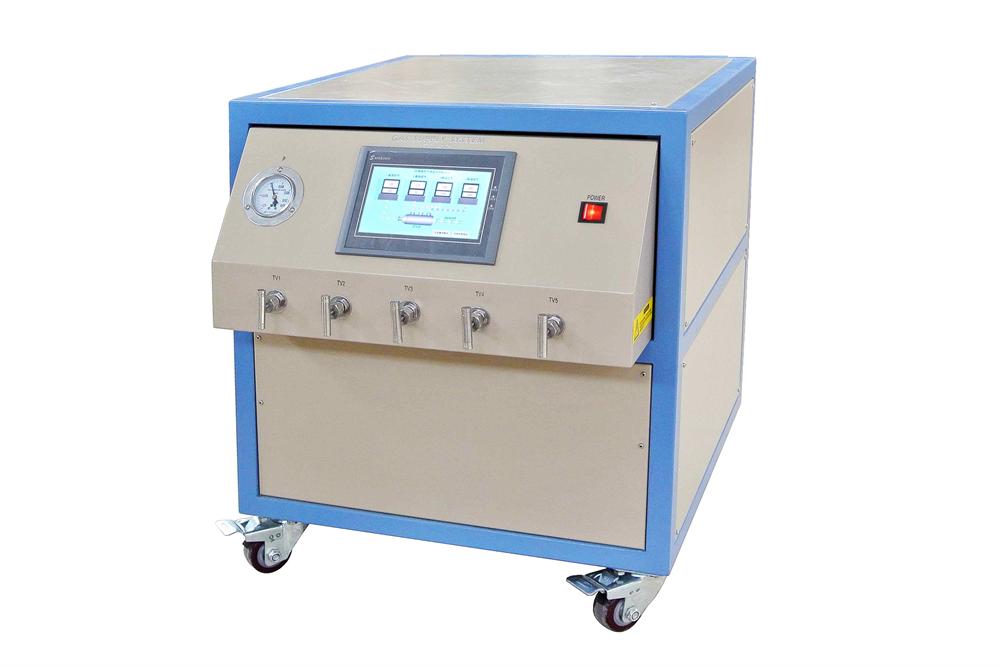

La estación de mezcla de gases EQ-GSL-LCD está diseñada para el control de 1-9 tipos de gases que fluyen a través de hornos tubulares sellados al vacío a un bajo coste. Se instala en un carro móvil de alta resistencia en el que el horno tubular puede colocarse en la parte superior. La pantalla táctil LCD integrada permite controlar fácilmente el caudal de gas de cada canal independiente. Este sistema es adecuado para su uso con hornos CVD para estudiar la influencia ambiental del gas en diversos materiales.

ESPECIFICACIONES

Función

Dos canales

Tres canales

Cuatro canales

Personalizado De cuatro a nueve canales
Controlador de caudal másico computerizado


Nota: Otros rangos de MFC pueden ser personalizados a un costo adicional bajo petición 		Rango de control:
  • Controlador 1: 1~199 SCCM
  • Controlador 2: 1~499 SCCM
 Rango de control:
  • Controlador 1: 0~100 SCCM
  • Controlador 2: 1~199 SCCM
  • Controlador 3: 1~499 SCCM
Rango de control:
  • Controlador 1: 0~100 SCCM
  • Controlador 2: 1~199 SCCM
  • Controlador 3: 1~199 SCCM
  • Controlador 4: 1~499 SCCM
 Seleccione el rango de abajo para personalizar de 4 a 9 canales:
  • 0~100 SCCM
  • 1~200 SCCM
  • 1~500 SCCM
  • 1~1000 SCCM
  • 1~2000 SCCM
  • 1~5000 SCCM
Precisión, linealidad y repetibilidad Precisión: ±1,5%FS
Linealidad: ±1%FS
Repetibilidad: ±0,2%FS
Temperatura y presión de trabajo Temp. de trabajo: 5~45 ºC
Presión máx. Presión: 3x106Pa

Voltaje de trabajo

 AC 110 - 240V Monofásico 50/60Hz

Potencia

 23W


Pantalla táctil PLC
  • Panel de control con pantalla táctil a color de 6" para facilitar el ajuste de parámetros.
  • Control de pantalla táctil y PC remoto conmutable, puerto RS485 y un software suministrado se incluyen para la operación remota por PC, no es compatible con LabVIEW por ahora.
Manómetro mecánico Rango de medida: -0.1~0.15 MPa
Válvula de aguja Acero inoxidable 316
Gas Pipeline
  • Un tanque de mezcla de gas de acero inoxidable incorporado
  • Tubería interna: 1/4" O.D acero inoxidable y 1/4" O.D PTFE
  • Tubería externa: 1/4" O.D PTFE
Tanque de mezcla de gas ?80X120mm

Válvula de cierre y racores		 Válvula de aguja de acero inoxidable 316,
Racor Swagelok de ?1/4
Dimensiones 600 mm(l) x 855 mm(an) x 700 mm(al)
Conformidad
  • Todos los componentes tienen certificación CE
  • La unidad puede pasar la certificación TUV(UL61010) o CSA con coste adicional.
Garantía
 Limitada a un año con asistencia de por vida
Monitorización de oxígeno
  • Se puede utilizar un sensor de oxígeno opcional para controlar el nivel de oxígeno de los gases utilizados en los sistemas CVD para evitar o reducir la oxidación. Haga clic en la siguiente imagen para obtener más información:
Nota de aplicación
  • Esperando 15 minutos para calentar el mezclador de gas e iniciar el suministro de gas para cargar.
