MTI  |  SKU: OTF1200XIIH2

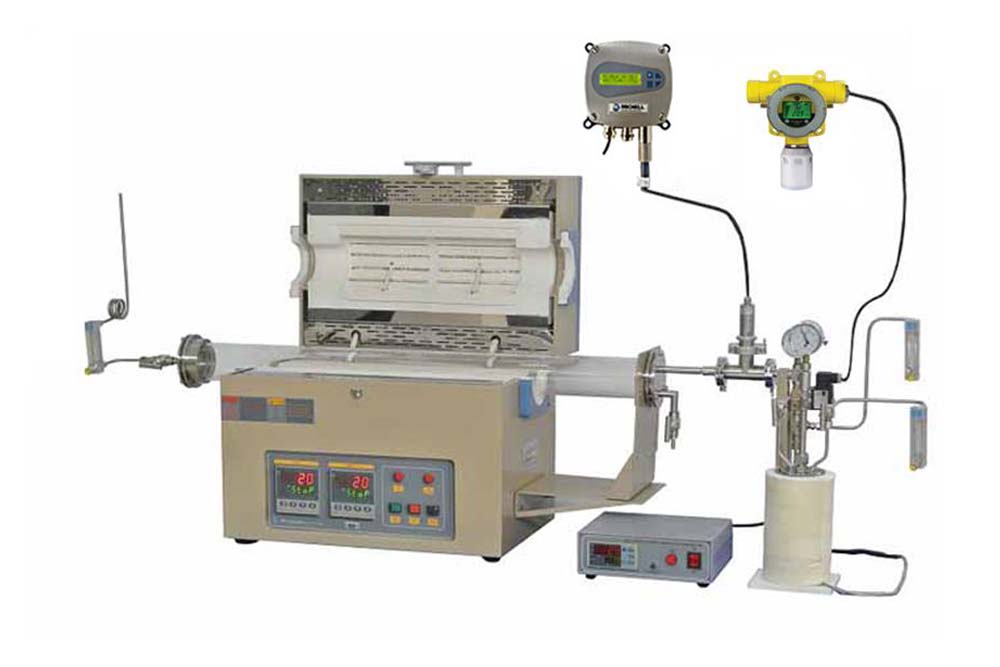

Horno tubular de dos zonas de 1200°C máx. Horno tubular de 80 mm de diámetro exterior con evaporador de líquido, detectores de humedad y H2 y válvula de cierre - OTF-1200X-II-80HG-UL

€0,00

Entrega y envío a la UE

Añadiremos en el presupuesto los gastos de envío, seguro y despacho de aduanas.

Horno tubular de dos zonas de 1200°C máx. Horno tubular de 80 mm de diámetro exterior con evaporador de líquido, detectores de humedad y H2 y válvula de cierre - OTF-1200X-II-80HG-UL

MTI

OTF-1200X-II-80HG-UL es un horno tubular de dos zonas de calentamiento con control de flujo de gas de dos canales, evaporador de líquido, monitor de humedad, así como detector de fugas de gas hidrógeno. Este sistema está diseñado para la investigación de la corrosión en caliente o el procesamiento CVD con gas hidrógeno en condiciones de humedad controlada. Una de las dos líneas de gas CVD a través del evaporador de líquido ayuda al suministro de vapor líquido. El monitor de humedad digital de precisión puede medir el contenido de agua con una exactitud de +/-1,5%FS. El monitor de hidrógeno Honeywell cerrará la válvula de entrada de gas hidrógeno inmediatamente al detectar fugas de gas hidrógeno.
ESPECIFICACIONES
Construcción del horno
  • Carcasa doble con ventiladores de refrigeración
  • Aislamiento de fibra de alúmina de gran pureza para un máximo ahorro de energía
  • La cubierta dividida permite un enfriamiento más rápido y un manejo más sencillo
  • Se incluyen un detector de hidrógeno y una válvula solenoide como medidas de seguridad
  • El evaporador de líquido es calentable con control de temperatura para producir una mezcla de hidrógeno y vapor líquido.
  • El horno de hidrógeno gaseoso debe colocarse bajo una campana extractora que no se incluye.
Potencia
 4 KW máx.
Tensión de entrada
CA 208 - 240 V monofásica (se requiere disyuntor de 30 A)
Elementos calefactores
 FeCr27Al7MO2
Longitud de la zona de calentamiento
  • Dos zonas de calentamiento: 200 mm (8") de longitud de cada zona16" (400 mm) total
  • Zona de temperatura constante: 150 mm dentro de +/-1oCcuando dos zonas se ajustan a la misma temperatura
Uniformidad de temperatura
 +/- 1°C en la zona de calentamiento
Continuo Temperatura de trabajo
1100°C
Velocidad de calentamiento recomendada
 10°C /min
Procesamiento de tubos y bridas
  • Tubo de cuarzo de alta pureza: ?80 (OD)×?74 (ID) ×1000 L, mm
  • Brida de vacío: Se incluyen bridas SS304 para alcanzar un vacío de hasta 10^ - 5 torr mediante turbobomba.
Controladores de temperatura
  • Dos controladores digitales de temperaturacon 30 segmentos programables para un control preciso de la velocidad de calentamiento, la velocidad de enfriamiento y el tiempo de permanencia.
  • Función PID Auto-Tune integrada con protección contra sobrecalentamiento y termopar roto.
  • Protección contra sobretemperatura y alarma que permiten el funcionamiento sin operario(s).
  • Precisión de temperatura de +/- 1 ºC.
  • Puerto RS485 instalado en la parte frontal del panel para conexión a PC.
  • Se incluyen el módulo de control para PC y el software para el control informatizado de la temperatura. Haga clic aquí para ver información detallada.
Caudalímetro de flotador
  • Se incorporan dos caudalímetros de 50-500 ml/min en las entradas de gas.
  • Un caudalímetro es para el suministro de hidrógeno, mientras que el otro es principalmente para el gas CVD con vapor líquido.
  • El caudalímetro adicional está disponible bajo pedido con un coste adicional.
  • Puede considerar el uso de nuestro Estación de suministro de gas MFC 1 - 9 canales para un control más preciso del gas
Bubbler/ Evaporador de líquido
  • Este evaporador de líquidos es adecuado para el suministro de fuentes líquidas y precursores químicos en procesos de CVD.
  • Se incluye un contenedor de acero inoxidable con una capacidad de 600 ml ( 80OD x 200H, mm)
  • El recipiente se inserta en un pequeño calentador cilíndrico con aislamiento térmico
  • El recipiente puede calentarse hasta 250°C y se controla mediante un controlador de temperatura programable.
  • El recipiente lleva incorporadas dos válvulas de aguja de acero inoxidable y un manómetro (para más detalles, haga clic en la imagen de la izquierda).
Monitor de humedad
  • Un monitor de humedad de precisión está conectado a la brida del tubo de procesamiento con el adaptador KF25.
  • Rango de medición : 0 - 100% HR con una precisión del 1,5%FS, o -60º~ +60ºDP conuna precisión de +/-0,3º.
  • Consejos: Puede ajustar la temperatura del evaporador (agua interior) y el caudal de gas H2 para conseguir nivel de humedad deseado.
Sistema detector de hidrógeno
 (incluido)
  • Rango de temperatura de trabajo: 40ºF a +149ºF (-40ºC a +65ºC)
  • Punto de Alarma: H2 Línea Explosiva Limitada 20% (20% LEL). Una vez detectado gas H2 más allá del punto, cerrará la válvula de entrada al H2 automáticamente.
Opciones de actualización
  • Medidor de diafragma de capacitancia anticorrosiva para medir la presión de vacío ( haga clic en la imagen 1 )
  • Mezclador de gas multicanal con un controlador de flujo másico de precisión también está disponible. ( haga clic en la imagen 2 )
  • Una bomba seca es muy recomendable para LPCVD, especialmente si el gas portador es inflamable. ( haga clic en la imagen 3 )
Imagen. 1 Pic. 2 Fotografía 3
Garantía Garantía limitada de un año (la garantía no cubre las piezas consumibles, como tubos de procesamiento, juntas tóricas y elementos calefactores).
Conformidad
  • Certificado CE
  • Las certificaciones NRTL o CSA están disponibles previa solicitud con coste adicional.
Dimensiones del horno
1400×600×1200mm
Peso neto del producto
100Kg
