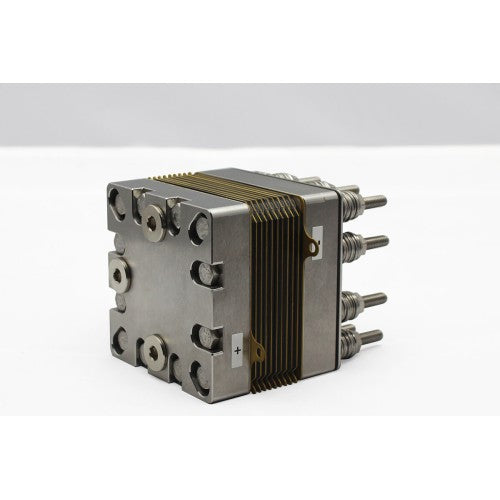

Electrolizador de agua PEM - 1 kW (LCWE-25-10)

Las pilas de electrolizador PEM de la serie LCWE-25 son altamente configurables hasta niveles de 5 kW. Actualmente, la pila de 10 celdas (LCWE-25-10) se ofrece a través de Fuel Cell Store. Esta avanzada pila de electrolizador de agua PEM (membrana de intercambio protónico) utiliza una membrana PFSA (ácido perfluorosulfónico) de larga duración y produce hidrógeno en el cátodo a altas presiones (0 - 25 barg). El oxígeno en el ánodo se genera a presión ambiente o sin presurizar. La superficie activa de las MCP (membranas recubiertas de catalizador) se basa en 25 cm2. La membrana de intercambio de protones (PEM) sólo permite transportar agua e iones positivos (como protones o H+) a través del propio componente de la membrana durante las reacciones de electrólisis. La membrana también sirve como electrolito en la pila, eliminando la necesidad de electrolitos líquidos peligrosos como el hidróxido de potasio concentrado que se requiere en los electrolizadores alcalinos convencionales. Esta pila de electrolizadores PEM sólo requiere agua ultrapura como agua desionizada (16-18 Megaohms) o agua destilada para su funcionamiento. La pila de electrólisis de agua PEM divide las moléculas de agua (H2O) en sus partes constituyentes, hidrógeno (H2) y oxígeno (O2), mediante una serie de reacciones electroquímicas. Cuando se aplica una tensión continua al electrolizador, el agua que llega al ánodo, o electrodo de oxígeno, se oxida a oxígeno y protones y libera electrones como parte de esta reacción de evolución del oxígeno. Los protones (iones H+) atraviesan la membrana de intercambio de protones y viajan hasta el cátodo, o electrodo de hidrógeno, donde se encuentran con electrones procedentes del otro lado del circuito y se reducen a hidrógeno gaseoso. Las dos reacciones que se producen en la célula son las siguientes 1. (Reacción de evolución del oxígeno u OER en el electrodo anódico): 2H2O -> 4H+ + 4e- +O2 2. (Reacción de evolución del hidrógeno o HER en el electrodo catódico): 4H+ + 4e- -> 2H2 Así pues, los únicos componentes posibles de las corrientes son el hidrógeno, el oxígeno y la humedad del agua, como se muestra en la Figura 1 siguiente. La membrana electrolítica de polímero sólido es la misma que la membrana de intercambio de protones. Características principales de la pila de electrolizadores de agua PEM LCWE-25-10: - Altamente configurable para aumentar la capacidad de generación de gas H2/O2 para su diseño central - Produce gas hidrógeno a altas presiones (0-25 barg) - Produce oxígeno a baja presión o sin presurizar - Diseñado para su integración en sistemas de H2 - El diseño central de la pila permite utilizar el mismo diseño de pila para múltiples niveles de potencia simplemente aumentando o disminuyendo el número de celdas (como la forma de 10 celdas para una entrada de potencia de 1 kW, la forma de 20 celdas para 2 kW, la forma de 30 celdas para una entrada de potencia de 3 kW, etc.). Especificaciones principales de la pila del electrolizador de agua PEM LCWE-25-10: - Carga Nominal (o Entrada Nominal de Potencia DC): hasta 1 kW - Rango de Corriente: 15-50 amperios (CC), pico temporal a 60 A - Producción máxima de gas H2: 210 NL/hora - Pureza del gas H2: >99,99% (después de la etapa de secado de la corriente de gas generada) - Presión de funcionamiento H2: 0 - 25 barg - Presión de funcionamiento O2: sin presurizar - Consumo de agua: 0,05 - 0,3 L/h *** - Caudal de agua de refrigeración: 60 - 240 L/h - Temperatura de funcionamiento: 30 - 70 grados Celsius - Pureza del H2O para el lado del ánodo: DIN ISO 3696 tipo 1 (o agua desionizada estándar de laboratorio con una calidad de 16-18 Megaohmios) - Conexión eléctrica del electrolizador (lengüetas de ánodo y cátodo): M6 - Conexión de entrada o salida de H2O: G 1/4" - Conexión de salida de H2: G 1/4" - Dimensiones de la pila (L x A x A): 85 x 85 x 150 mm - Peso: 2,5 kg ***(esta es la cantidad de agua consumida para la generación de gases H2/O2 y los electrolizadores PEM requieren un caudal de agua superior al indicado como "tasa de consumo de agua" para mantener hidratada la membrana PFSA y evitar daños accidentales en el CCM. El agua es el único reactivo para el ánodo y es necesario eliminar los problemas de falta de reactivo para el funcionamiento seguro de la pila. La tasa de consumo de agua y el caudal físico de agua son completamente dos parámetros diferentes y no deben confundirse entre sí). Conexiones fluídicas y eléctricas: - Entrada de H2O (también llamada entrada de ánodo): G 1/4" - H2O + O2 Salida (también llamada salida del ánodo): G 1/4" - Salida H2: G 1/4" - Stack Power + (positivo) Terminal: Tornillo M6 - Stack Power - (negativo) Terminal: Tornillo M6 A continuación se muestra una imagen de la pila con todas las conexiones etiquetadas. El plazo de entrega es de 12 a 14 semanas, ya que se trata de productos por encargo.
