MTI  |  SKU: GSL-1200R-MWPE

Horno rotativo CVD 1200°C asistido por plasma microondas con tubo de 2" - GSL-1200R-MWPE

€0,00

Entrega y envío a la UE

Añadiremos en el presupuesto los gastos de envío, seguro y despacho de aduanas.

Horno rotativo CVD 1200°C asistido por plasma microondas con tubo de 2" - GSL-1200R-MWPE

MTI

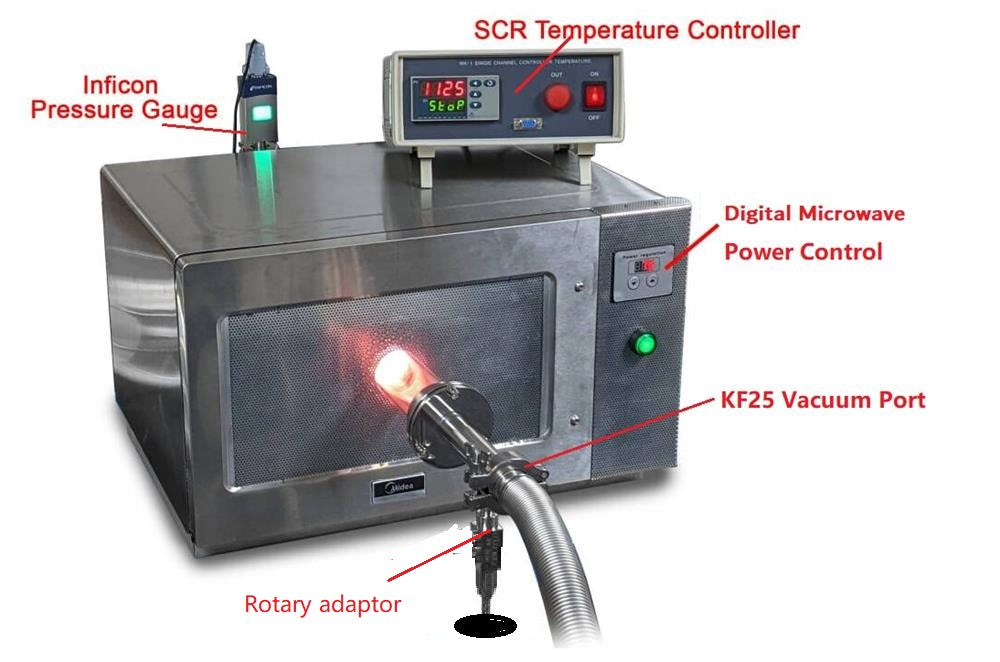

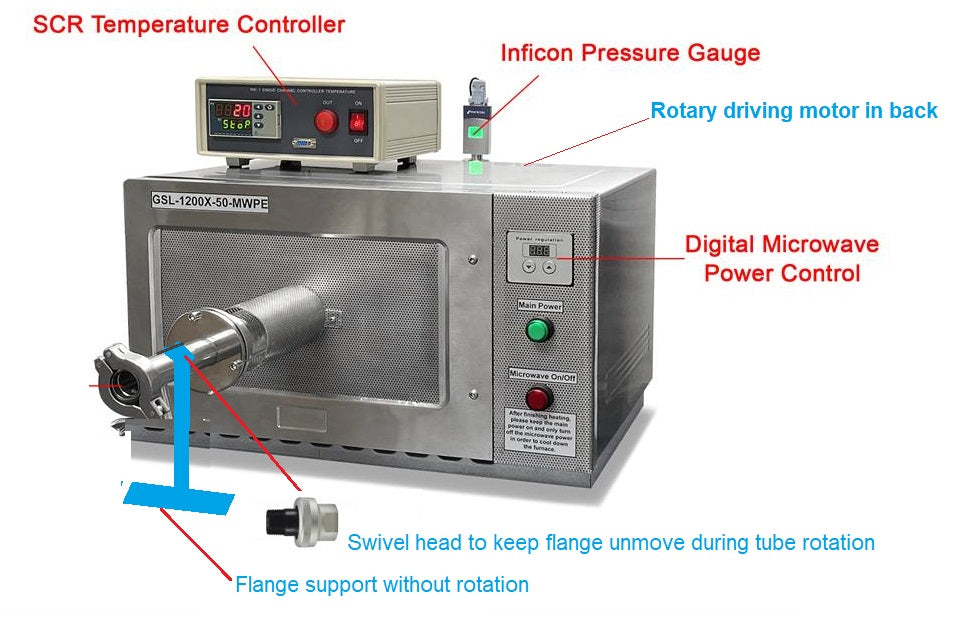

GSL-1200R-MWPE es un horno rotativo MPCVD (CVD asistido por microondas). Integra un generador de microondas de 2,45 GHz y un tubo de procesamiento rotativo de 2" (0-5 rpm) con brida sellada al vacío para proporcionar un plasma estable de 800oC a 1200oC bajo ~4,5 torr de vacío. Está diseñado para calcinar rápidamente el polvo y formar la estructura core-shell para el polvo en la investigación de baterías.
ESPECIFICACIONES:
Potencia
  • Total 2000W
  • 208-240VAC, Monofásico, 50/60Hz
Microondas
  • Frecuencia: 2,45 GHz ±25 MHz
  • Potencia de salida: 1400W
  • Fuga de microondas: ? 3 mW/cm² a 1 metro de distancia.
  • Incorpora un controlador digital de potencia para ajustar la potencia de salida del 10 al 100%.
Módulo de calentamiento y tubo de procesamiento

  • En el interior de un módulo de alúmina fibrosa se instala una moneda calefactora de alambre de Ni-Cr-Al con un diámetro interior de 80 mm (fig. 1).
  • La bobina de calentamiento se coloca dentro del microondas cámara
  • 2" Tubo de tratamiento de cuarzo fundido con una cuchilla mezcladora en el centro (fig. 2 y fig.3)
  • Foto. 1 Foto. 2 Foto 3
Bridas y vacío
  • Se incluye un par de bridas de vacío para sellar el tubo de cuarzo.
    • El puerto de vacío KF25 y la entrada y salida de gas de 1/4 con válvulas de aguja están incorporados en la brida ( Fig. 1)
  • Se incluye un vacuómetro digital para el control del vacío ( Fig. 2)
  • Máx. Nivel de vacío: 10-2 torr por bomba seca y 10-5 torr por turbobomba.
  • La bomba no está incluida. Haga clic en la fig. 3 para pedirla por separado. Para aplicaciones CVD, sugerimos elegir una bomba seca.
Foto. 1 Fig. 2 Imagen 3

Giro en línea y velocidad de rotación

  • Se incluyen dos accesorios de gas giratorios en línea que se conectan a las bridas, lo que permite que la tubería de gas se mantenga en su lugar cuando el tubo gira.
  • Velocidad de rotación: La rotación del tubo se acciona mediante un motor de CC con un rango de velocidad variable de 1- 5 rpm
  • Se necesita un tubo de gas de 1/4" para conectar los accesorios de gas giratorios en línea al depósito de gas.
  • Haga clic en la imagen de la izquierda para ver las especificaciones detalladas

Temperatura de trabajo
  • Máx. 1200ºC < 30 minutos con módulo de calentamiento asistido
  • Mín. 800ºC con módulo de calentamiento asistido
  • ?1100ºC continua con módulo de calentamiento asistido y Plasma
  • Velocidad de calentamiento 1 ~20ºC / min programable
  • ~750ºC calentamiento sólo por microondas sin control de temperatura

Controlador de temperatura
  • 30 segmentos programables para velocidad de calentamiento, temperatura y tiempo de permanencia y velocidad de enfriamiento
  • Control de temperatura SCR
  • Protección contra sobretemperatura y rotura del par térmico
  • Precisión de control +/-1,0 ºC
  • Par térmico tipo K insertado a través de la brida
Peso neto
  • 30 kg
Dimensiones
  • Microondas: 560(L) x 410(An) x 340(Al) mm
  • Profundidad total con tubo y brida 780 mm
  • Controlador 600(L) x 520(An) x 265(Al) mm
Garantía
  • Garantía limitada de un año con asistencia de por vida.
  • Los consumibles, incluidos crisoles, elementos calefactores y materiales de aislamiento térmico no están cubiertos por la garantía.
  • ATENCIÓN: Los daños causados por el uso de gases corrosivos y ácidos no están cubiertos por la garantía limitada de un año de MTI. Garantía.
Conformidad
  • Certificado CE
  • Certificación NRTL o CSA disponible previa solicitud
