MTI  |  SKU: YLJCSP15

Prensa hidráulica de 15T con troquel calentable de 0,5" (250C máx.) para proceso de sinterización en frío (CSP) - YLJ-CSP-15

€6.717,35

Entrega y envío a la UE

Añadiremos en el presupuesto los gastos de envío, seguro y despacho de aduanas.

Prensa hidráulica de 15T con troquel calentable de 0,5" (250C máx.) para proceso de sinterización en frío (CSP) - YLJ-CSP-15

MTI

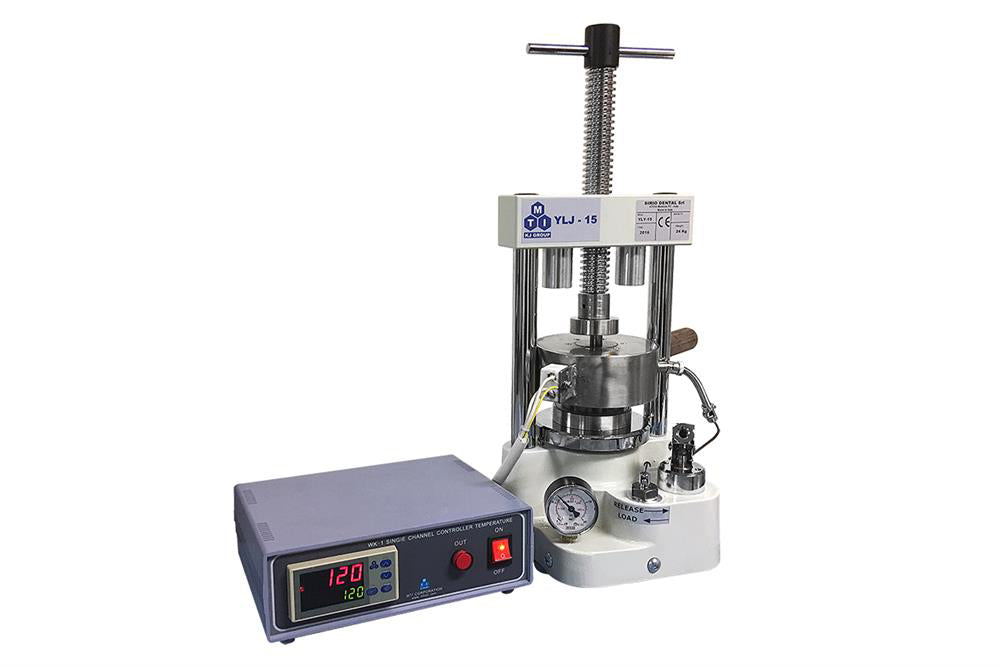

YLJ-CSP-15 es una prensa hidráulica manual de 15 T máx. con matriz uniaxial calentable (0,5" ID) hasta 250 ºC máx. Está diseñada para el proceso de sinterización en frío (CSP) de materiales cerámicos, poliméricos o compuestos de cerámica y polímero para aplicaciones como materiales dieléctricos de microondas, electrolitos de estado sólido y semiconductores. El diseño compacto de la prensa la hace idónea para el funcionamiento dentro de una caja de guantes con un entorno de gas inerte.
Referencia:
Nota de aplicación: Preparación de láminas de LAGP mediante el proceso de sinterización en frío (CSP)
Sinterización en frío: Un cambio de paradigma para el procesamiento y la integración de la cerámica
Proceso de Sinterizado en Frío de Materiales Compuestos: Reducción de la Brecha de Temperatura de Procesado de Materiales Cerámicos y Poliméricos

ESPECIFICACIONES:

Presión de trabajo
  • 0~15 toneladas métricas
Conversión de valor de presión manométrica a fuerza
Presión indicada por el manómetro Valor (Bar)
 50 100 150 200 250 300 350 400
Fuerza real aplicada en el cilindro hidráulico (Ton) 1.9 3.8 5.8 7.7 9.6 11.5 13.3 15.4
Presión real aplicada en la matriz de 0,5" ID (MPa) 147 294 441 588 735 882 1029 1176
Notas:
  • El manómetro muestra la fuerza en unidades PSI y Bar para mayor versatilidad (haga clic en la imagen de la izquierda para ampliar)
  • Siga la tabla de conversión de fuerzas anterior para obtener la fuerza equivalente aplicada en el cilindro hidráulico según el manómetro.
  • Nota: Por favor, cierre la palanca de liberación antes de transportar la prensa a la guantera a través de la cámara de bloqueo de aire. Se producirán fugas de aceite si se transporta con la palanca abierta.
  • Conversión del valor de presión indicado a la fuerza real aplicada: 26 bar = 1 Ton
  • La fuerza real aplicada al cilindro hidráulico (Ton) es igual a la fuerza aplicada sobre su pieza de trabajo
  • Para calcular la presión real aplicada a su pieza de trabajo, siga la siguiente ecuación:
    • F=P_(Valor de presión indicado por el manómetro (GDPV)) ×S_(Área de la sección transversal del pistón interior)
    • Dado que 1 bar = 1,0197 kg/cm^2, el diámetro del pistón es de 7 cm.
    • Supongamos que el valor de presión indicado por el manómetro es 100
    • F=101.97 ×?×(D/2)^2=3922.78 kg Fuerza?3.9 Ton fuerza
    • Por lo tanto, del valor del manómetro a la fuerza real es 26.31
    • Supongamos que el diámetro de la matriz es de 4 cm y que el valor de presión indicado por el manómetro es también de 100 bar.
    • Entonces, la presión real en su pieza de trabajo es:
    • P_(real en la pieza de trabajo )= F/S_(Área de la sección transversal de la pieza de trabajo )
    • P_(real en la pieza de trabajo )= (3.9 Ton)/(12.56 cm^2 )=310 Bar
    • En general:
    • P_(real en la pieza de trabajo )=(P_( GDPV)/26.31) / (?*r_(Área de sección transversal de la pieza de trabajo)^2 )
Estabilidad de la presión
  • <1 MPa /10 min
Troqueles térmicos
  • Troqueles térmicos de 0,5" de diámetro interior con hacero para herramientas de alta resistencia de dureza >RC60
  • Opcional
    • Matriz con aislante eléctrico BN está disponible a un coste adicional para la investigación de la conductividad de la muestra frente a la presión ( Ver Foto 1 abajo). El revestimiento BN es consumible y sólo se puede utilizar una vez (pida un revestimiento BN de repuesto haciendo clic en la imagen 3).
    • Si se utiliza el revestimiento BN, la matriz especial con un diámetro interior de 10,75 mm debe pedirse conjuntamente (haga clic en la imagen 2 a continuación).
    • Para matrices calentables más grandes como 1.5" ID, por favor elija la prensa eléctrica hidráulica CSP de 40T YLJ-CSP-40A
Foto 1 (Imagen 2) Imagen 3
Temperatura de funcionamiento
  • 50 - 250 ºC
Control de temperatura
  • Controlador de temperatura digital programable de 30 segmentos con protección contra sobrecalentamiento
  • Función de autoajuste PID con estabilidad de +/- 1 ºC
Alimentación
>Distancia de recorrido del cilindro inferior
  • 0 - 13 mm
Tornillo de soporte superior Altura ajustable
  • 215 mm
Dimensión del espacio de trabajo bajo el marco
  • D1: 120 mm D2: 70 mm D3: 124 mm H1: 180 mm H2: 155 mm
Dimensión del troquel calefactable
Dimensiones de la prensa
  • 200 mm largo x 330 mm ancho x 480 ~ 715 mm alto
Peso neto
  • 20 kg (44 lbs)
Garantía
  • La máquina de prensado ha sido sometida a un control de calidad en EE.UU., se proporciona asistencia técnica de por vida
  • Garantía estándar limitada de un año (garantía extendida disponible hasta 5 años con coste adicional)
Conformidad
  • Certificado CE
  • Certificación NRTL disponible con coste adicional
Notas de aplicación
  • Preparación de láminas LAGP mediante el proceso de sinterización en frío (CSP)
  • Limpie a fondo los troqueles inmediatamente después de su uso para evitar la corrosión causada por el proceso de sinterización en frío.
  • Para evitar el agrietamiento del troquel de prensado, ensamble todas las piezas del troquel de prensado sin la muestra antes del experimento CSP y precaliéntelas sin aplicar presión.
  • El troquel de prensado no puede utilizarse para prensar polvo con un tamaño de partícula < 30 micras. Las partículas pequeñas pueden deslizarse en el hueco entre la varilla de empuje y el manguito de acero y causar daños al manguito durante la compresión. Muela y tamice el polvo y aplique sólo la potencia de 32~75 micras a la matriz de prensado para evitar daños. Por favor, considere el uso de 3'' Dia. Sieve Set No.200&450 Mesh para separar las partículas de 32~75 micras de los grumos de polvo. Limpie el molde con etanol después de cada experimento.

  • Advertencia: ¡¡¡Los clientes siempre deben usar gafas de protección durante la operación !!!
  • No eleve el cilindro inferior (pistón) más de su recorrido máximo. (13 mm)
  • Estaprensa compacta puede colocarse dentro de varias cajas de guantes para el proceso de sinterización en frío de materiales sensibles al aire bajo gas inerte
Instrucciones de uso
Volver al principio
