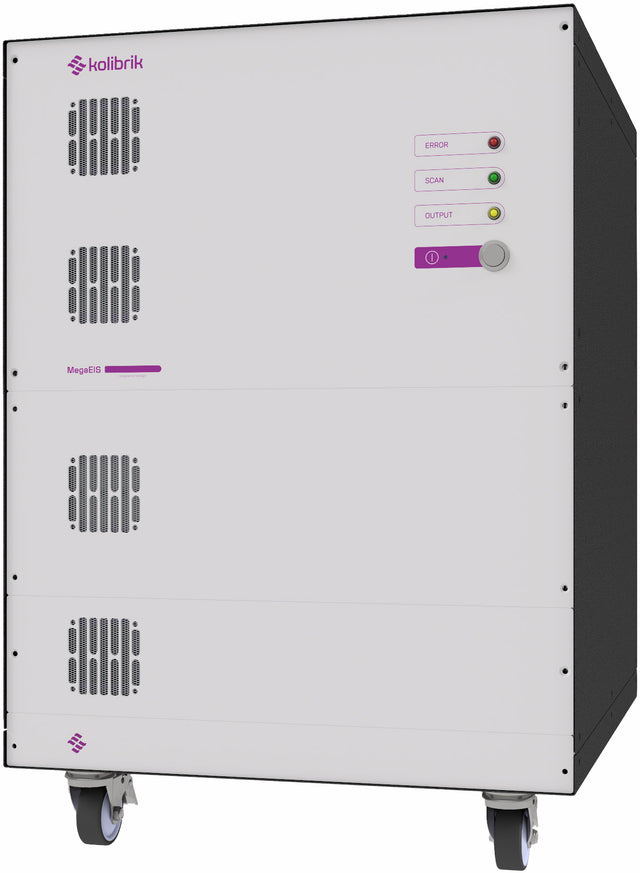

MegaEIS™ ME-130L500x200
Kolibrik
El MegaEIS ME-130L500x200 es una estación de trabajo robusta con una carga de potencia interna, diseñada específicamente para realizar ensayos de pilas de combustible. Su diseño modular permite conectar un amplificador externo que aumenta la potencia total del sistema hasta los 40 kW.
Con 130 canales de medición totalmente sincronizados, resulta ideal para realizar ensayos en paralelo de pilas de gran tamaño, lo que permite obtener información en tiempo real sobre la uniformidad de las pilas, los mecanismos de degradación y la eficiencia bajo cargas a escala industrial. Con una entrega de hasta 500 A, el ME-130L500x200 garantiza la estabilidad y el control necesarios para realizar pruebas precisas de impedancia y durabilidad en pilas de células de combustible a gran escala.
Características principales
- Diseñado para la investigación de pilas completas
- Corriente de la pila de hasta 500 A
- Tensión de la pila de hasta 200 V
- Potencia disipada interna del MegaEIS de hasta 4 kW
- Potencia máxima con amplificador externo de hasta 40 kW
- Medición EIS de una célula de forma gradual o de todas las células simultáneamente
- Detección de corriente de alta precisión tanto de los componentes de CC como de CA
Escenarios de implementación
-
Validación de pilas a escala real: Transición segura de pilas cortas a sistemas industriales completos. Supervisa la uniformidad entre celdas en hasta 130 canales simultáneamente, localizando al instante caídas de tensión localizadas o celdas individuales débiles dentro de grandes conjuntos.
-
Simulación de ciclos de conducción de alta potencia: Reproduce perfiles de carga de servicio pesado propios de la automoción o la aviación. Absorbe hasta 500 A de forma nativa —o amplía la capacidad con un amplificador externo para demandas de potencia extremas— para evaluar las respuestas transitorias de la pila y las estrategias de gestión térmica durante cambios rápidos de carga con alta intensidad.
-
Diagnóstico avanzado de la gestión del agua: Realiza un seguimiento de los cambios específicos de impedancia bajo cargas pesadas y continuas. La adquisición de datos en paralelo real te permite detectar en tiempo real el secado de la membrana, la inundación del cátodo o las limitaciones en el transporte de masa en toda la pila, evitando daños irreversibles durante el funcionamiento a alta potencia.
Parámetros técnicos
| Fuente de alimentación | 110 … 240 V CA / 50 … 60 Hz |
| Dimensiones | Diseño modular para armario rack de 19“ |
| Índice de protección | IP20 |
| Tensión de entrada | 0 … 200 V |
| Corriente de entrada total Corriente de entrada total (carga interna + externa) | Hasta 500 A |
| Corriente de carga interna | 0 … 500 A |
| Disipación de potencia interna máxima | 4 kW |
| Refrigeración | Agua |
| Muestreo | Convertidores analógico-digitales (ADC) de 24 bits, muestreo filtrado a 50/60 Hz con bajo nivel de ruido Hasta 1,25 Msps para mediciones EIS |
| Resolución de medición | 0,001 % del rango seleccionado |
| Precisión | Tensión: ≤ 0,1 % del rango + 0,1 % de la lectura Corriente: ≤ 0,1 % del rango + 0,5 % de la lectura |
| Métodos de adquisición | Tensión constante, corriente constante, circuito abierto, control manual, cronoamperometría, cronopotenciometría, barridos lineales, curvas de polarización, interrupción de corriente, ciclos de carga/perfilado, EIS (espectroscopia de impedancia electroquímica), secuencias programables de todos los métodos disponibles |
| Frecuencia EIS | 1 mHz ... 100 kHz |
| Amplitud de EIS | Hasta el 20 % de la corriente interna máxima para < 1 kHz |
| 2 sondas de tensión con EIS | Hasta ± 200 V |
| Rango de tensión del canal EIS | ± 5 V (rango de tensión máximo en un módulo EVM8: 24 V / cada 8 canales) |
| Número de canales EIS | Hasta 128+2 (limitado por la tensión máxima) ; 8 canales por cada módulo EVM8 |
| Conexión | USB 2.0, Ethernet |
| Software | Software de control para MS Windows . Características: configuración y control de mediciones, adquisición, procesamiento y visualización de datos, scripts en Pascal o Python, control remoto mediante servidor TCP/IP para la integración con un sistema de control de nivel superior, ejemplos de control remoto utilizando Python o LabVIEW. |
Si estas variantes no se ajustan a sus necesidades, póngase en contacto con nosotros: ¡ofrecemos soluciones a medida!
