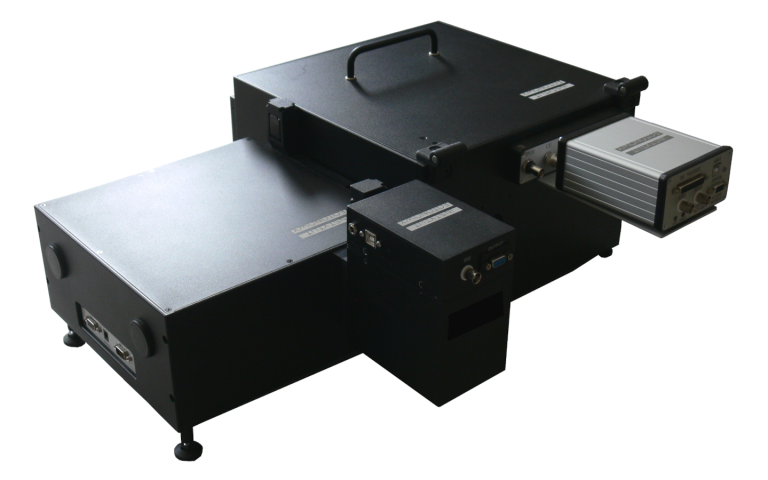

Espectrofluorómetro FPC-TDC recuento de primeros fotones

Descripción

El instrumento está diseñado para explorar el decaimiento de la fluorescencia de muestras tenues. Dado que la escala de tiempo típica del fenómeno de fluorescencia se extiende por el rango de 10^-8 s, se requiere una configuración mucho más rápida para observar un proceso tan rápido. La muestra examinada se excita con un pulso láser de picosegundo. Tras la desexcitación, el sistema mide el tiempo de vuelo de un único fotón emitido por la muestra. El fotón vuela a través del Monocromador y alcanza el Fotomultiplicador. La estadística de los tiempos de vuelo evaluados para cada fotón capturado, reconstruye la forma del pulso de fluorescencia inducido en la muestra.
Un requisito crucial para un rendimiento adecuado del Espectrofluorómetro FPC-TDC es una baja probabilidad (<10% por pulso) de que el fotón alcance el detector. Por lo tanto, el instrumento es inigualable en la investigación de materiales con un bajo rendimiento de fluorescencia. El sistema está adaptado para examinar muestras electroquímicas.

Cantidades medidas por el instrumento:

Decaimiento del tiempo de fluorescencia en relación con la longitud de onda de la luz y el potencial de polarización (en caso de muestra electroquímica),
Espectro de fluorescencia emisiva,
Características I-V,
Potencial de circuito abierto (OCP),
Corriente que fluye a través de la muestra.

Módulos del espectrofluorómetro
El sistema consta de:

Cámara de muestras,
Láser de picosegundos,
Monocromador para UV, VIS e IR,
Fotomultiplicador,
Potenciostato,
Cubeta electroquímica con electrodo de platino y electrodo de referencia Ag/AgCl,
Convertidor de tiempo a digital.

Interior de la cámara de muestras

Trayectoria óptica del rayo láser y de la luz de fluorescencia de la muestra

Especificación

Láser de picosegundos
Longitudes de onda: 405 nm, 450-460 nm, 630-640 nm,
Media anchura de la duración del pulso: 150 ÷ 200 ps,
Frecuencia máxima de repetición de impulsos: 1MHz,
Potencia luminosa de un impulso: 60 mW,
Tipo de disparo: TTL hasta 1 MHz,
Alimentación: 12 VDC,

Monocromador
Rango espectral: 200 ÷ 1200 nm,
Rendijas motorizadas, controladas mediante software,
Rango de apertura de rendijas de entrada y salida: 0 ÷ 5 mm,
Obturador interno motorizado que proporciona un corte total del haz de luz, controlado mediante software,

Fotomultiplicador

R4998 Hammamatsu

Rango de tensión ánodo-cátodo: hasta 2500 V,
Rango espectral: 300 ÷ 650 nm,
Dispersión del tiempo de tránsito (FWHM): 160 ps,
Tiempo de subida: 0,7 ns.
Convertidor de tiempo a digital
Resolución de tiempo: 27 ps,
Tiempo máximo de medición: 500 ns,
Canal de referencia adicional para la minimización del jitter del láser,
Velocidad máxima de impulso:
- 500 kHz para medición de 2 canales: muestra y referencia,
- 1 MHz para medición de 1 canal,
Frecuencia de disparo interno: 1 kHz ÷ 1 MHz),
Modo de disparo externo, entrada TTL,

Potenciostato
Rango de potencial de polarización: -5 V ÷ 5 V,
Rangos de corriente: 10 nA, 100 nA, 1 µA, 10 µA, 100 µA, 1 mA, 10 mA,
Resolución de corriente: de 1 pA a 100 nA (en función del rango),

Controlador
Conexión con el PC: mediante USB 2.0,
Toma RS485 para controlar dispositivos,
