MTI  |  SKU: RF600

Alimentatore RF da 600 W certificato UL/CSA fino a 60 MHz - RF-600-LD

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

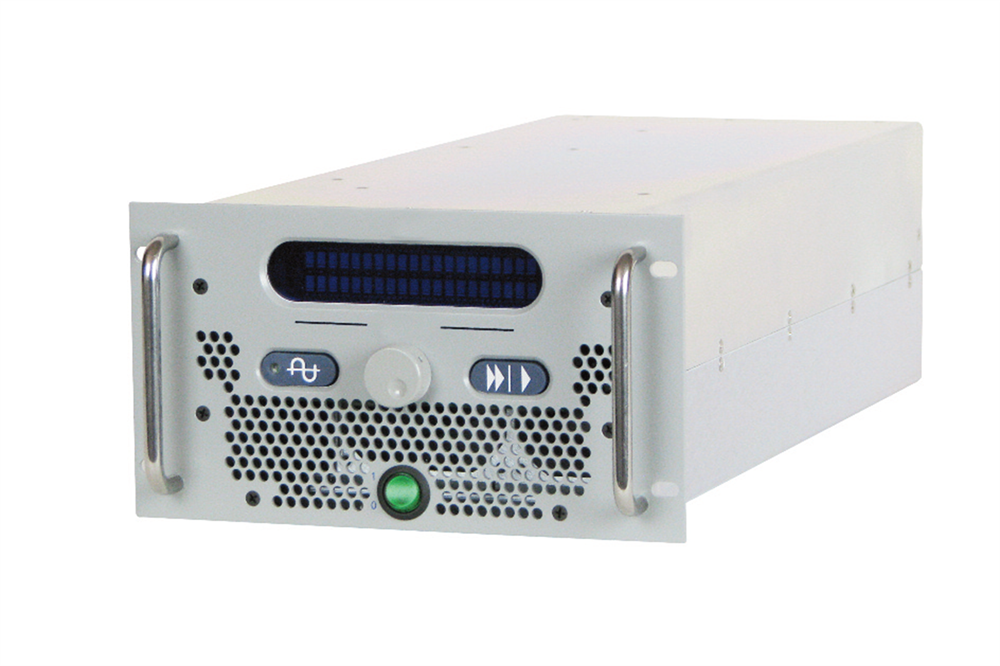

Alimentatore RF da 600 W certificato UL/CSA fino a 60 MHz - RF-600-LD

MTI

L'alimentatore RF-600-LD è disponibile in sei frequenze standard. Fornisce stazione standard fino a 600 W. Le frequenze sono regolabili da 400 kHz a 60 MHz. Questa unità è progettata per soddisfare i requisiti di sicurezza previsti dalle norme EN 61010-1:2010, UL 61010-1:2012 e CSA C22.2 No. 61010-1:2012. I sistemi certificati conformi riportano il marchio TUV per la sicurezza e/o la compatibilità elettromagnetica secondo tutti i più recenti standard internazionali.

SPECIFICHE
Specifiche elettriche
Tensione di ingresso CA
  • 208VAC; senza neutro; 1 fase con terra.
 Linea AC Frequenza
  • 50/60Hz nominale.
Corrente d'ingresso CA:
  • 10A (208V) tipica.
Caratteristiche di uscita:
  • Fino a 600 W di potenza continua in avanti sul connettore RF a paratia posteriore dell'unità su un carico di 50 Ohm. La potenza in uscita deve seguire il set-point di comando per qualsiasi condizione di carico in cui la potenza riflessa è inferiore a 100W.
Precisione/Regolazione
  • ±2W o ±1,0% del set-point, a seconda di quale sia il valore maggiore, dal 10% al 100% di uscita massima, come misurato dalla potenza di uscita effettiva e/o dal segnale analogico di ritorno in avanti.
Stabilità a breve termine
  • ±1,0% per il set-point di potenza di uscita (10-100%) durante un'ora continua di uscita.
Stabilità a lungo termine
  • ±3,0% per il set-point della potenza di uscita (10-100%) durante 3 anni di uscita continua.
Tempo di salita
  • Meno di 200 ms; dal fronte di salita del segnale di abilitazione al 90% del livello di potenza richiesto.
Punto di regolazione zero
  • Meno di 1,0W di potenza di uscita effettiva e meno di 1,0W di potenza di lettura quando il segnale di set-point è a zero o negativo
Frequenze disponibili
  • 400kHz, 2MHz, 13,56MHz, 27,12MHz, 40,68MHz, 60MHz
Stabilità di frequenza
  • ±0.005%
Filtraggio in uscita (per la piena potenza su 50 Ohm)
  • Segnali armonici: Meno di -40dBc
  • Segnali spuri: Meno di -40dBc
  • Rumore AM e FM (@ 50 KHz di offset): Meno di -40dBc
Segnali e connessioni
Impedenza di ingresso del segnale
  • 10K Ohm, minimo
Isolamento dell'ingresso del segnale
  • 1000 VCC minimo verso la linea di alimentazione A/C.
Connessione di alimentazione in ingresso
  • Connettore a paratia del pannello posteriore di Harting HAN 5Q.
  • Connettore di accoppiamento:
  • guscio: Comdel JI0952, Harting 09200030427, scarico della trazione: Comdel JI0950, Harting09000005082
  • inserto: Comdel JI0958, Harting 09120053101, pin femmina: Comdel JI0957, Harting 09330006202
  • Presa sub miniaturizzata a 15 pin di tipo "D" (femmina).
Connettore I/O di controllo
Connettore DeviceNet
  • Stile micro a 5 pin (maschio).
Connettore di alimentazione in uscita
  • Connettore coassiale femmina di tipo "N".
Connettore RS232
  • Presa subminiatura a 9 pin di tipo "D" (femmina).
Meccanico

Dimensioni dell'unità RF
  • 8,5" L x 5,25" A x 18,5" P ( 21,6 cm x 13,4 cm x 46,9 cm)
Peso
  • 20 lb. (9,1 kg)
Montaggio
  •  Montaggio in rack EIA standard da 19" con pannello di riempimento del rack da ½.
Ambiente
Temperatura e umidità di esercizio:
  • Da +10 a +40° C (da 50 a 104° F) ambiente, 5-85% U.R. (senza condensa, senza formazione di ghiaccio), 86-106 kPa. Temperatura, umidità e pressione dell'aria classe di funzionamento 3K3 secondo prEN50178.
Requisiti dell'aria in ingresso:
  • 5-30° C max (41-95° F)
Tipo di refrigerante:
  • Aria forzata
Temperatura di stoccaggio/umidità/pressione dell'aria
  • -Da -25 a +70° C (classe 1k4 secondo EN50178), 5 - 95% di umidità (senza condensa, senza formazione di ghiaccio, classe 1k3), 70-106 kPa (classe 1k4).
Temperatura di trasporto/humidità/pressione dell'aria
  • Da -25 a +70° C, 5 - 95% di umidità, 70-106 kPa
Conformità normativa
  • Questa unità è progettata per soddisfare i requisiti di sicurezza previsti dalle norme EN 61010-1:2010, UL 61010-1:2012 e CSA C22.2 No. 61010-1:2012. I sistemi certificati conformi portano il marchio TUV per la sicurezza e/o la compatibilità elettromagnetica secondo tutti gli standard internazionali più recenti.
  • Questa unità è stata progettata e testata per garantire la piena funzionalità in tutti gli eventi di immunità ai cali di tensione SEMI F47-0200.
  • L'unità è progettata per soddisfare i requisiti di Samsung Power Vaccine.
Garanzia
  • Un anno di garanzia limitata con supporto a vita
