MULTIPLEXER MUX8-R2
PalmSens
Descrizione

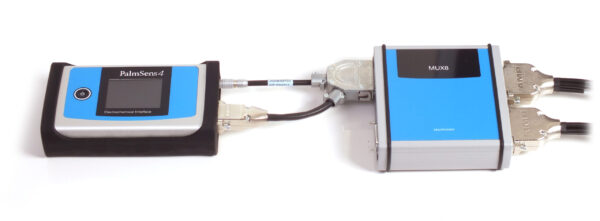

La serie PalmSens e l'EmStat4X possono essere utilizzati per lavorare con più elettrodi di lavoro o con un array di sensori tramite un multiplexer. Il multiplexer commuta tra gli elettrodi di lavoro nell'ordine dei millisecondi.
- Ogni multiplexer MUX8-R2 consente di lavorare con un massimo di otto sistemi a 2 o 3 elettrodi.

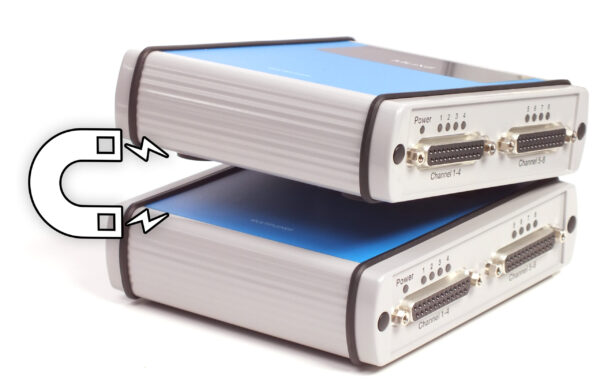

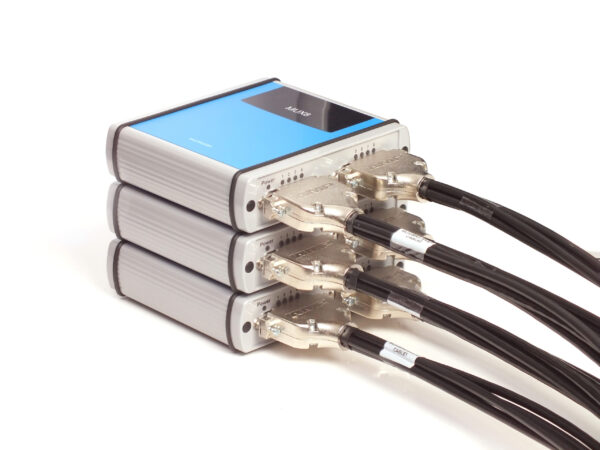

- Collegamento a catena di più schede MUX8-R2 (espansione fino a 128 canali)
- Tutte le impostazioni hardware sono controllate dal software, rendendo superfluo l’azionamento di un interruttore fisico
- LED che indicano quale canale è selezionato
- Consente di collegare un ingresso ausiliario (come un sensore di temperatura)

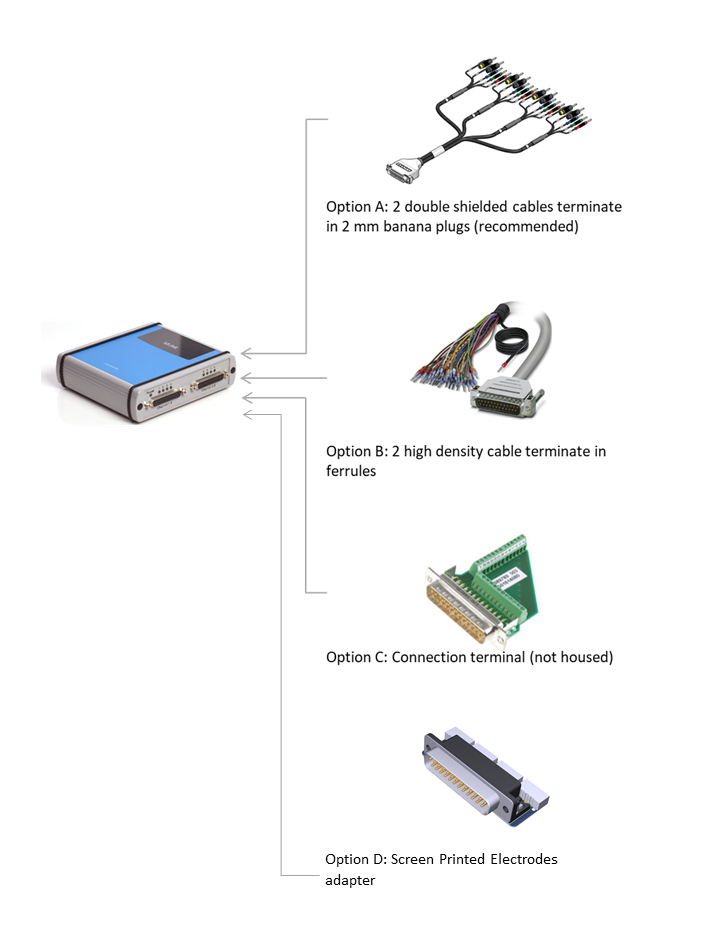

Opzioni di collegamento

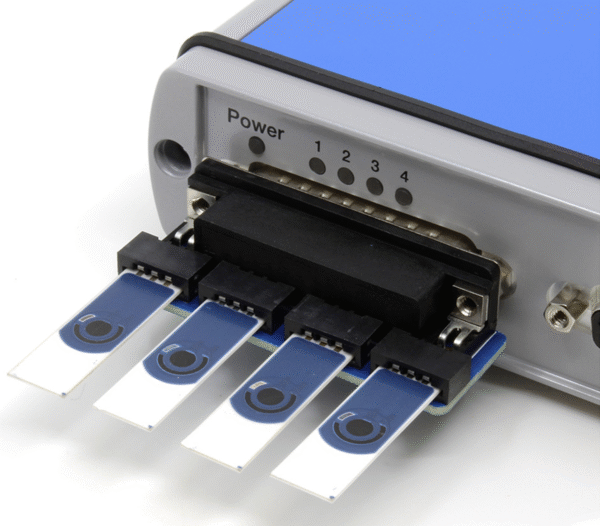

L’opzione di connessione più diffusa prevede l’uso di due cavi D-Sub a doppia schermatura terminanti con connettori a banana da 2 mm. In alternativa, possiamo fornire una scheda PCB con terminali a vite, cavi D-Sub terminanti con ferrule o un adattatore per elettrodi serigrafati. Ciascuno di questi cavi può essere collegato a 4 canali; se si utilizzano tutti gli 8 canali, sono necessari due cavi.
Specifiche
| Sistema | |
|---|---|
| numero di canali | 8 (fino a 128 in caso di collegamento a catena) |
| multiplexer | interruttori 8 x (WE, S, RE e CE) |
| resistenza in conduzione per WE | 1,5 ohm (tipica) |
| iniezione di carica su WE | 20 pC tipica |
| corrente di dispersione | < 55 pA (30 pA tipica) a 25 ºC |
| Tempo di commutazione | 2 ms |
| ± 10 V | |
| Altro | |
| alloggiamento | alluminio: 138 mm x 121 mm x 37 mm |
| peso | +/- 500 g |
| intervallo di temperatura | da 0 ºC a + 50 ºC |
| alimentazione | USB |
Il MUX8-R2 dispone dei seguenti connettori:
| Connettore | Funzione |
|---|---|
| Ingresso | Il cavo a Y si collega sia al connettore del sensore del potenziostato che all'AUX (digitale) |
| AUX | Può essere utilizzato per misurare ingressi ausiliari come temperatura o pH e per comandare hardware esterno tramite due linee di controllo digitali configurabili in PSTrace |
| Collegamento | Si collega all’ingresso del multiplexer successivo, per il collegamento a catena di più multiplexer |
| USB-C | Ingresso per alimentazione supplementare quando sono collegati in cascata ≥3 multiplexer |
| Canali 1-4 | Si collega ai cavi dei sensori da 1 a 4 |
| Canali 5-8 | Si collegano ai cavi dei sensori da 5 a 8 |
