StackAnalyser
Ivium Technologies
- Ingresso analogico a 8 canali per misurazioni differenziali in corrente continua simultanee
- Ingresso analogico a 8 canali per misurazioni EIS simultanee
Descrizione del prodotto
Il modulo StackAnalyser consente la registrazione simultanea di un massimo di 8 tensioni bipolari differenziali ad alta resistenza (ad es. pHmetro) oppure 8 misurazioni EIS simultanee fino a 100 kHz, oltre al segnale primario. È progettato per essere utilizzato in combinazione con un potenziostato Ivium per monitorare le singole celle all’interno di uno stack. Lo StackAnalyser è alimentato dalla rete tramite un alimentatore da 5 V.

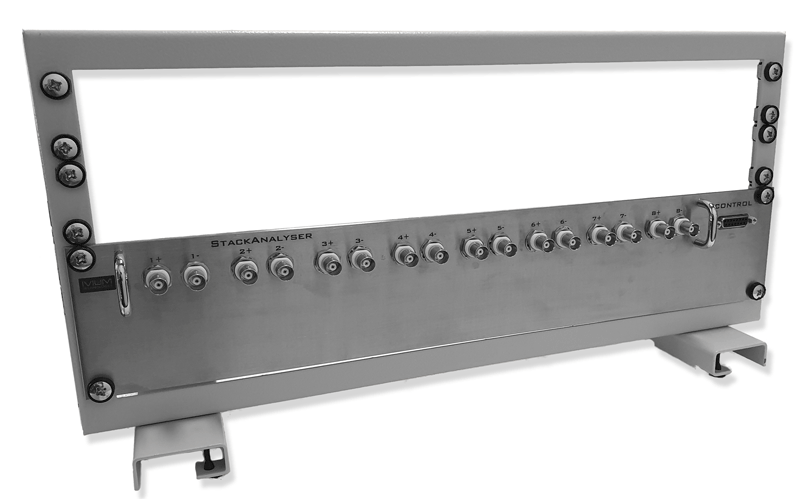

Lo StackAnalyser può essere collegato alla porta periferica DB15 del potenziostato ed è costituito da una piastra frontale montabile su rack da 19 pollici, alta 2U, dotata di connettori per gli 8 canali.
Il modulo è completamente integrato in IviumSoft, dove è possibile selezionare il numero di canali da misurare e visualizzarli in un grafico satellite rispetto al segnale principale. Ogni canale dispone di 2 connettori BNC per i terminali + e – (16 connettori in totale) e consente l’utilizzo di semplici cavi BNC che terminano nel connettore preferito dal cliente (fornito dall’utente).
Ogni canale differenziale presenta un’elevata impedenza di ingresso (> 10^12 Ohm) per la misurazione di tensioni esterne ad alta resistenza.
Specifiche tecniche:
- Ogni unità può registrare fino a 8 canali differenziali
- Campo di misura differenziale: ±10 V
- Tensione di modo comune massima: ±20 V
- Impedenza di ingresso: > 10^12 Ohm
- La misurazione in corrente continua fornisce 8 tensioni come ingressi analogici
- La misurazione EIS fornisce 8 grafici di impedenza aggiuntivi per scansione fino a 100 kHz
