1200C Max. Forno a ultrasuoni per pirolisi spray a 3 zone per la sintesi di nano particelle - OTF-1200X-III-PGEP

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

1200C Max. Forno a ultrasuoni per pirolisi spray a 3 zone per la sintesi di nano particelle - OTF-1200X-III-PGEP

MTI

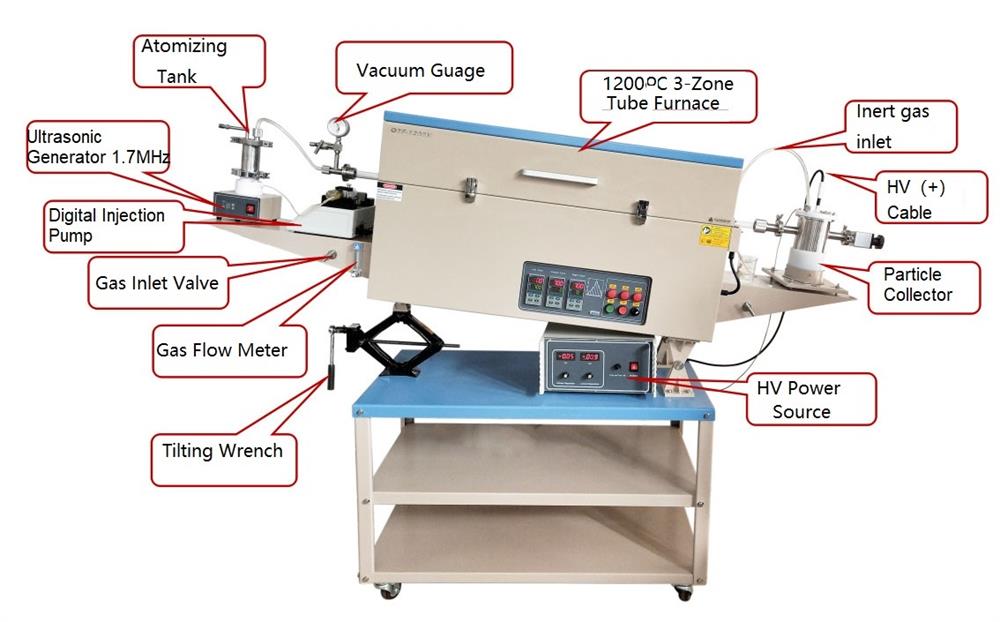

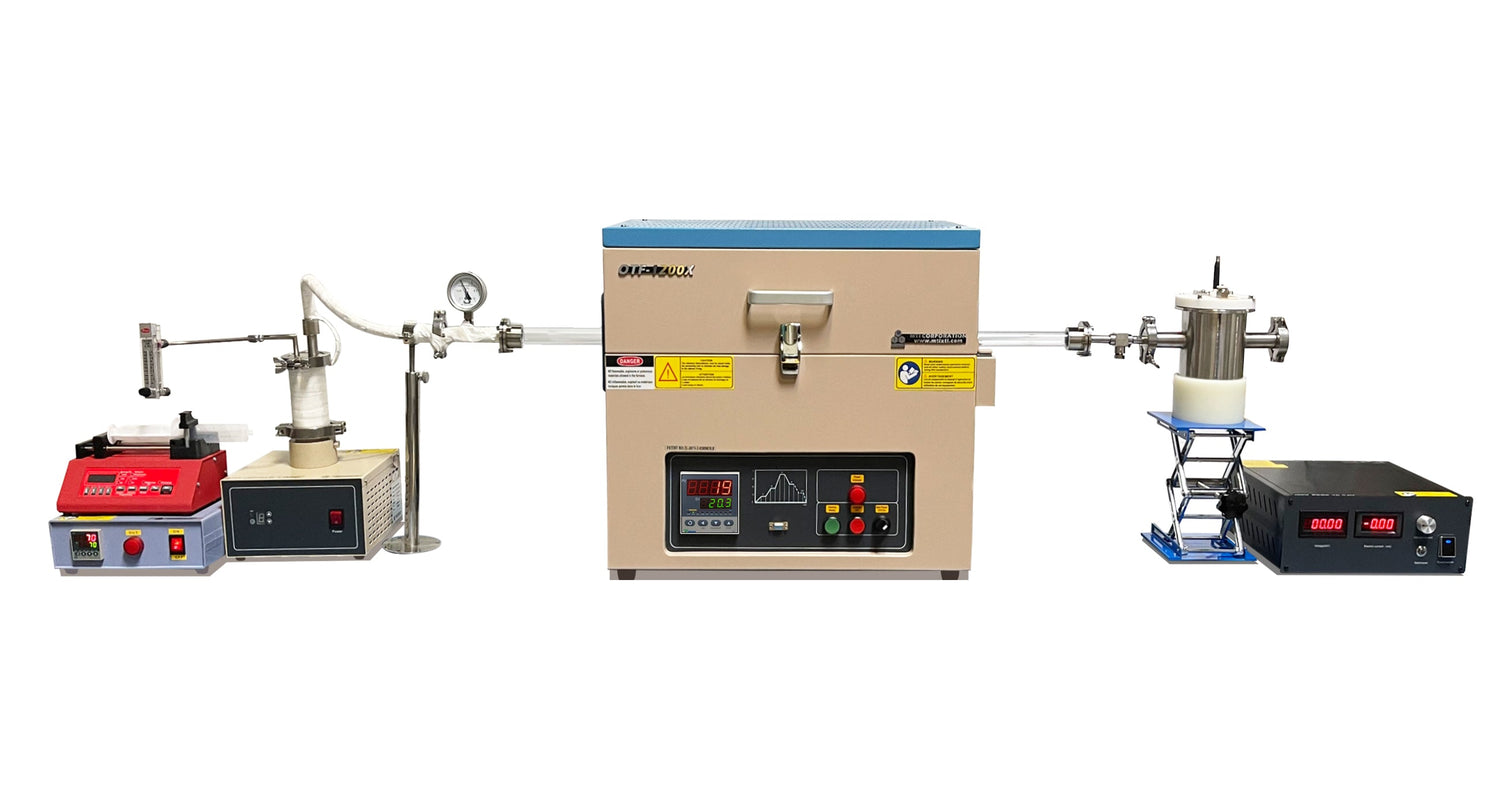

OTF-1200X-PGEP è un versatile forno a ultrasuoni a spruzzo sistema progettato per la sintesi di particelle strutturate nano e core-shell. Il sistema è composto da tre moduli principali: gorgogliatore potenziato a ultrasuoni da 1,7 MHz, 1200ºC Max. 3 zone e precipitatore elettrostatico. Le fasi di lavorazione di una particella comprendono la generazione di aerosol, la decomposizione termica e la raccolta di nanopolveri. Tale sistema consente un metodo di sintesi avanzato che permette di controllare le dimensioni, la morfologia e la nano/microstruttura delle particelle.

SPECIFICHE
Struttura del sistema
  • Generazione di aerosol: Il gorgogliatore a ultrasuoni da 1,7 MHz può far "evaporare" il liquido del catalizzatore senza generare calore. Un collettore di liquidi in acciaio inossidabile collegato in linea con la bolla a ultrasuoni può evitare che il liquido di condensazione fluisca nella camera del tubo del forno.
  • Decomposizione termica:  Il forno tubolare a tre zone (lunghezza 900 mm) può essere riscaldato fino a un massimo di 1200 C per far passare il flusso di gocce attraverso la zona di cottura regolata dalla temperatura e dall'atmosfera; i processi di conversione chimica e fisica procedono.
  • Raccolta di nanopolveri: 3Il precipitatore elettrostatico da 0KV (700 ml) può raccogliere efficacemente le particelle di dimensioni nanometriche dal flusso del gas di trasporto.
  • Il forno può essere inclinato per evitare che il flusso di liquido torni indietro nel serbatoio di atomizzazione.
Forno a tubo -
Decomposizione termica



 		Tensione e potenza
  • Monofase, 208V~240V CA, 50/60 Hz (è necessario un interruttore da 30A)
  • Max. 7 KW
  Temperatura di lavoro
  • 1100oC continua
  • 1200 oC Max. < 1 ora
  Max. Velocità di riscaldamento/raffreddamento
< 20oC / min
Zona di riscaldamento e zona a temperatura costante
  • Tre zone di riscaldamento, 300 + 300 + 300 mm (900 mm L totale)
  • Zona a temperatura costante: 600 mm con +/- 2oC ( se 3 zone sono uguali )
  Elementi di riscaldamento
  • Lega Fe-Cr-Al drogata con Mo
Regolatore di temperatura
  • Tre regolatori di temperatura digitali con 30 segmenti programmabili per un controllo preciso della velocità di riscaldamento, della velocità di raffreddamento e del tempo di permanenza.
  • L'allarme e la protezione da sovratemperatura incorporati consentono il funzionamento
  • Precisione della temperatura di +/- 1 ºC.
  • Porta di comunicazione RS485.
  • Il regolatore di precisione Eurotherm è disponibile con una precisione di +/- 0,1 oC.
Tubo di elaborazione
  • Oun tubo di quarzo fuso è incluso con l'ID 20,5 x OD 25 mm x L 1400 ( mm)
Flange di tenuta
& Raccordi
  • Flangia di tenuta KF sinistra che collega il gorgogliatore atomizzatore e il tubo al quarzo da 1" con vacuometro.
  • La flangia KF di destra si collega al precipitatore elettrostatico.
A sinistra   A destra
Generazione di aerosol


 Gorgogliatore atomizzatore a ultrasuoni
  • 220VAC, 1,7 MHz Generatore di ultrasuoni
  •  La potenza degli ultrasuoni è regolabile su 8 livelli
  • Contenitore per liquidi in acciaio inox 316 con anello di tenuta in fluoropolimero
  • È possibile impostare la modalità continua o temporizzata. Per la modalità temporizzata, il tempo può essere regolato da 30 a 180 minuti.
  • La pompa di iniezione del liquido è dotata di una siringa di plastica da 60 ml. L'intervallo di velocità della pompa di iniezione dei liquidi è compreso tra 0,004 ml/min e 70 ml/min.
  • È incluso un flussometro per controllare il gas di trasporto entro 0-200 SCCM.
  • Un controllore di flusso di massa (MFC) è opzionale per controllare con precisione la portata.
Raccolta di nanopolveri
Alimentazione ad alta tensione
  • AC 220V 50/60Hz, 30 W Consumo massimo di energia
  • Voltmetro e correntometro digitali, 30KV, 1,0 mA max.
  • La tensione e la corrente di uscita possono essere impostate tramite le manopole sul pannello frontale e lette dal display digitale.
  • Circuito di protezione dall'arco elettrico incorporato
Precipitatore elettrostatico


  • Un morsetto rapido e una flangia KF25 consentono l'accoppiamento rapido al tubo di lavorazione del forno
  • Un'altra porta KF25 è integrata nel collettore per collegare la pompa del vuoto (la pompa del vuoto è necessaria, ma non è inclusa nella confezione standard).
  • Piastre in PTFE sono installate sulla parte superiore e inferiore per isolare gli elettrodi ad alta tensione.
  • Uscita gas da 12 mm incorporata
  • L'asta dell'elettrodo è a forma di croce, aumentando la superficie rispetto agli elettrodi cilindrici
  • I supporti regolabili mantengono il collettore in piano rispetto alla vasca del forno
  • Design a doppio strato, vedere l'immagine a sinistra
Peso netto ~150Kg
Dimensioni (clicca sull'immagine per vedere i dettagli)
Garanzia Garanzia limitata di un anno del produttore con assistenza a vita (le parti di consumo come il rivestimento del forno, i tubi di lavorazione e gli O-ring non sono coperti dalla garanzia; si prega di ordinare i ricambi ai prodotti correlati qui sotto).
Laptop, software e controllo WiFi (opzionale)

  • Computer portatile nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013
  • Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente all'utente di modificare i profili di temperatura, gestire le ricette di trattamento termico e registrare e tracciare i dati per i forni MTI.
