MTI  |  SKU: MSK-DSAW-AR18650

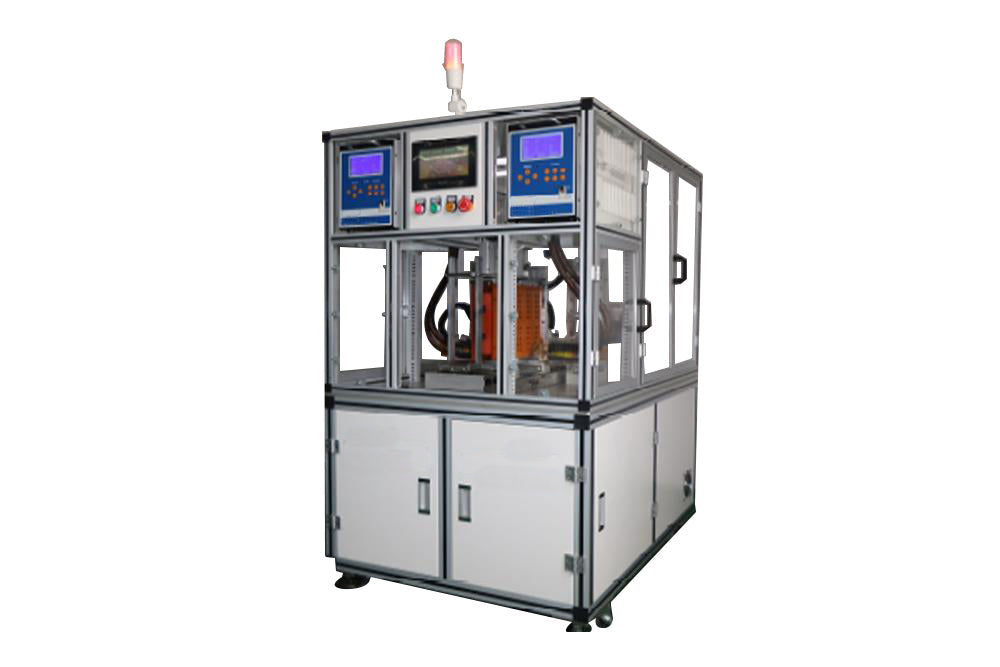

Saldatrice automatica a doppio lato per la saldatura di pacchi batteria cilindrici - MSK-DSAW-AR18650

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Saldatrice automatica a doppio lato per la saldatura di pacchi batteria cilindrici - MSK-DSAW-AR18650

MTI

SPECIFICHE:

Caratteristiche
  • Monitoraggio della corrente di saldatura in tempo reale
  • Sistema di allarme automatico per evitare saldature di scarsa qualità
  • Riavvio arbitrario del punto dopo la regolazione della saldatura
  • Il tempo di saldatura è inferiore a 1 secondo e il tempo di scarica per la cella della batteria è di circa 1 ms.
  • Saldatura programmabile; è in grado di saltare la saldatura di una o più celle della batteria mediante programmazione.
  • Ventola di raffreddamento dell'ago di saldatura
  • Saldatura su due lati contemporaneamente
  • Controllo PLC
  • Arresto di emergenza e sistema di allarme
Capacità
  • Celle cilindriche 18650, 26650, 32650 e 32700
Potenza, tensione e corrente
  • Alimentazione per saldatura:
    • Quantità: 2 (saldatura su due lati)
    • Tensione di ingresso: AC 380 V; Tre fasi;  50/60 Hz
    • Tensione di uscita: 10 V
    • Potenza: 15 KVA
    • Corrente massima: 5.000 A
  • Stadio XY automatico:
    • Tensione: AC 220V; Monofase;
    • Potenza: 1,2 KW
    • Corrente: 5A
  • Controllo PLC:
    • Tensione: AC 220 V 50/60 Hz
    • Potenza: 12 Watt
Saldatura
  • 2 alimentatori per la saldatura in alto e in basso con ventola di raffreddamento
  • Touch screen LCD
  • Ago di saldatura: Rame allumina con 1,7 mm di diametro x 85 mm di lunghezza
  • Wcorrente di saldatura: 800 A - 5000 A
  • Wtempo di scaricamento: 0 - 299 ms
  • 0-49% Regolabile
  • Nickle spessore: 0,1 mm - 0,2 mm

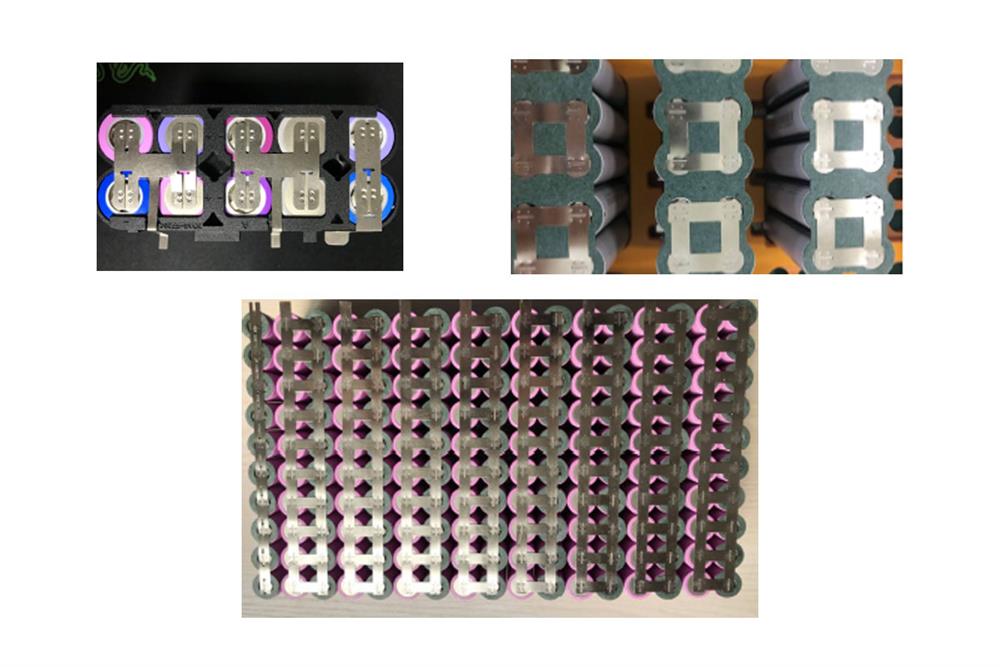

  • Prestazioni di saldatura: Spessore della linguetta di nichel 0,15 mm con una forza di tensione massima di 6 kg
Stadio XY automatico
  • Pressione dell'aria richiesta: 0,4 Mpa
  • Servomotore triassiale con potenza di 400 watt
  • Campo di lavoro:
    • Asse X: 450 mm
    • Asse Y: 250 mm
Controllo PLC
  • Fino a 35 programmi salvati
  • Porta di comunicazione USB predefinita per il caricamento e il download dei programmi
  • Ogni programma include le dimensioni del pacco, il diametro delle celle della batteria, i numeri, le dimensioni della linguetta di nichel e le informazioni sul telaio.

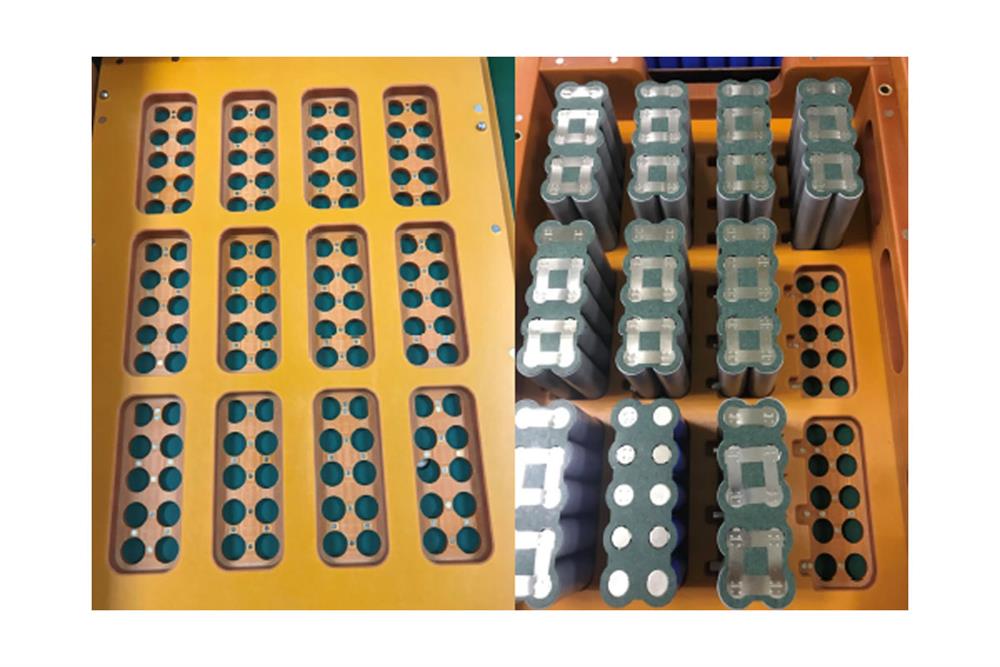

Portabatterie
  • 2 set di supporti cilindrici in legno isolante per celle 18650 inclusi nella confezione standard.
  • Qualsiasi supporto per celle personalizzato è disponibile a un costo aggiuntivo.
Pressione d'ingresso dell'aria
  • 0,4 - 0,8 Mpa (è necessario un compressore d'aria, da ordinare al prodotto correlato di seguito)

    Attenzione: Se si utilizza una bombola di gas al posto del compressore d'aria (pic2), un regolatore di pressione a due stadi (pic1) deve essere installato sulla bombola di gas per limitare la pressione entro l'intervallo di lavoro richiesto per un funzionamento sicuro. Fare clic qui per imparare l'installazione di un regolatore di gas.
               pic1   pic2
Temperatura di funzionamento
  • -20 - 40
Dimensione del prodotto
  • L 1200 mm x L 800 mm x H 1580 mm
Peso netto
  • 250 kg
  • 550 libbre
Garanzia
  • Garanzia limitata di un anno con assistenza a vita
Certificato
  • Certificato CE.
  • Con un costo aggiuntivo per la certificazione, MTI può organizzare l'ispezione UL/CSA da parte di NRTL ed etichettare la macchina su richiesta del cliente.
Video dimostrativo del funzionamento
