Scribner

Sistema di prova per l'elettrolisi dell'acqua (ETS) 600 PEM

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

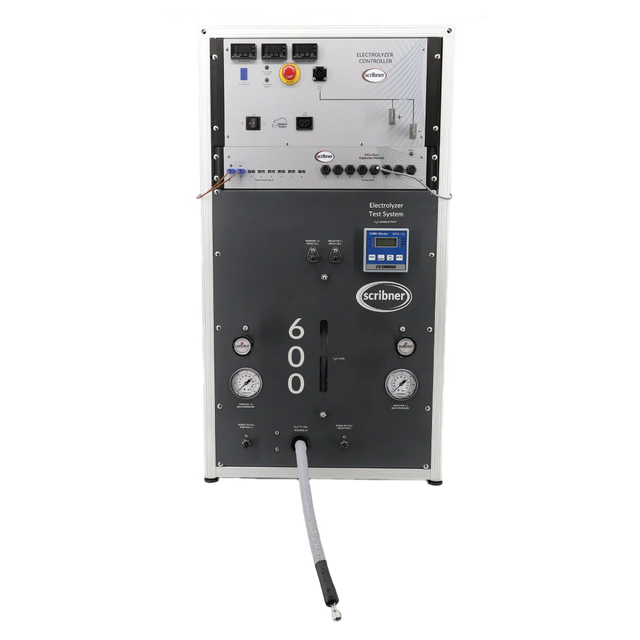

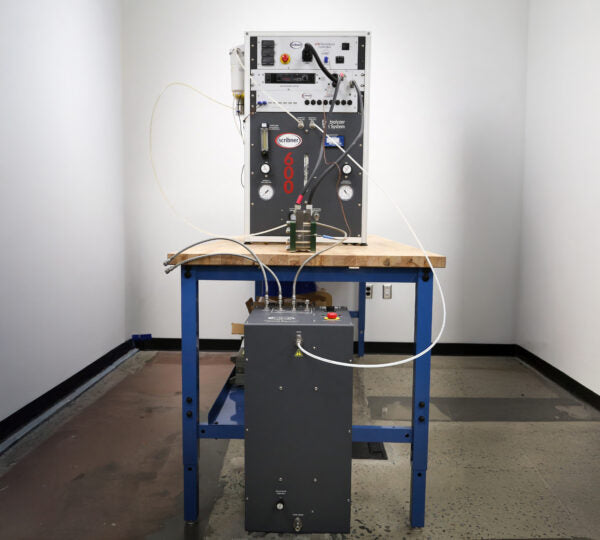

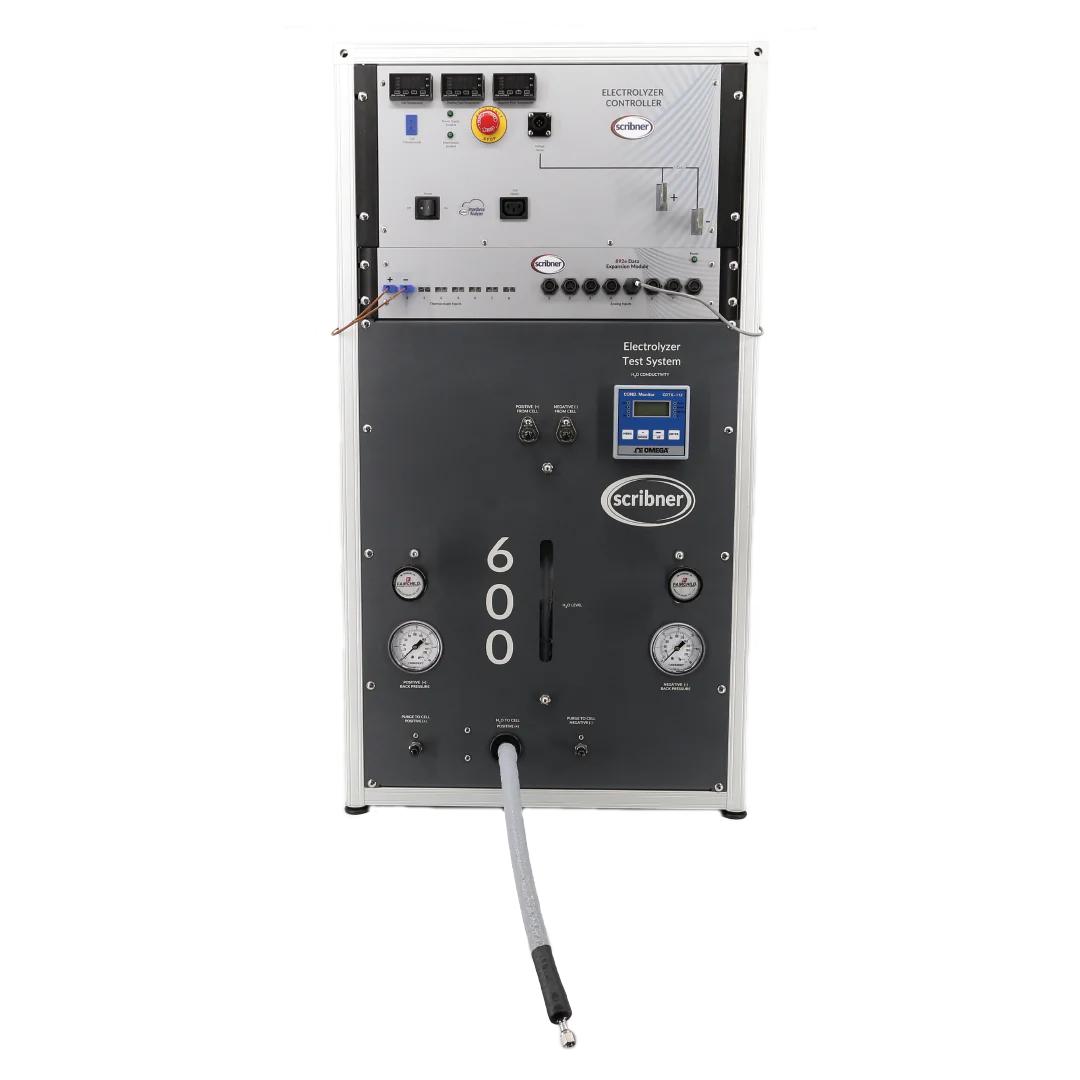

Sistema di prova per l'elettrolisi dell'acqua (ETS) 600 PEM

Scribner

Sistema di prova per elettrolizzatori 600 (ETS), sistema di prova avanzato per la ricerca e lo sviluppo di elettrolizzatori PEM

Il sistema 600 ETS è uno strumento da banco all’avanguardia e dotato di tutte le funzionalità, progettato per la valutazione dettagliata e la caratterizzazione degli elettrolizzatori PEM. Il sistema 600 ETS include un alimentatore integrato, un potenziostato, un analizzatore di impedenza per EIS e HFR, nonché sensori in tempo reale per il monitoraggio della portata del prodotto e del cross-over. Il sistema 600 ETS è ideale per i laboratori che necessitano di controllo, diagnostica e analisi dettagliate di una singola cella elettrolitica.

Il potente software FlowCell-ETS® offre il controllo e il monitoraggio completi della cella di prova. Gli esperimenti integrati includono misurazioni a tensione o corrente costante, a scansione o a gradini. Facile commutazione automatica tra il controllo della tensione o della corrente tramite il potenziostato o l’alimentatore.



  • Strumento da banco completamente integrato per la ricerca e lo sviluppo di elettrolizzatori;
  • Potenzistato a 4 gamme di corrente (± 0,07 / 0,7 / 7 / 20 A, ±5 V) per una misurazione accurata della corrente con ampio intervallo dinamico
  • Alimentatore programmabile controllato via software per un funzionamento fino a 100 A / 5 V
  • Commutazione automatica tra la modalità potenziostato e quella di alimentatore
  • EIS e HFR (da 1 mHz a 10 kHz) in modalità potenziostato
  • Software applicativo FlowCell-ETS® per il controllo completo del sistema, la sequenzializzazione degli esperimenti, la rappresentazione grafica e l’acquisizione dei dati
  • Dati EIS compatibili con ZView®, il software leader a livello mondiale per l’analisi dell’impedenza e la modellazione di circuiti equivalenti
  • Contropressione integrata fino a 2 barg
  • Spurgo di N₂ sul catodo con N₂ supplementare sull’anodo
  • Riciclaggio dell’acqua di alimentazione dell’anodo o modalità operativa a passaggio singolo
  • Cartuccia di scambio ionico in linea ad alta temperatura per mantenere la purezza dell’acqua di alimentazione dell’anodo in modalità di riciclo
  • Include funzioni di sicurezza: arresto di emergenza (E-Stop), spegnimento in caso di sovratensione/sovracorrente, sovratemperatura o rilevamento di gas
  • Modulo di espansione dati 892e integrato per 8 ingressi di temperatura e 8 ingressi analogici aggiuntivi, ad es. trasduttori di pressione
  • Monitoraggio in linea e in tempo reale della portata dei prodotti O₂ e H₂



Specifiche: Dettagli
Connessioni delle celle A 4 terminali (I+, I-, V+, V-) e Aux differenziale (REF)
Potenzostato della cella:
Intervalli di corrente a fondo scala ±20 / 7 / 0,7 / 0,07 A
Risoluzione di corrente: 0,007% del campo
Limite di errore di corrente ±1,0% del campo
Tensione impostata e letta rispetto a WE > ±5,000 V
Cavo di rilevamento della tensione della cella Differenziale con schermature pilotate
Risoluzione di misura della tensione 152 μV
Resistenza di ingresso del cavo di rilevamento 1,0 GΩ
Modalità operative Costante, Scansione, A gradini; V e I
Alimentazione della cella:
Corrente massima 100 A
Intervallo di tensione 0 - 5.000 V
Potenza Fino a 500 W
Misura dell'impedenza (modalità potenziostato):
Intervallo di frequenza: da 1 mHz a 10 kHz
Tipi di misurazione Misura EIS a scansione e misura HFR in tempo reale a frequenza singola, Whole Cell e Aux
Gestione delle celle e degli elettroliti:
Percorso di flusso Interamente in acciaio inossidabile 316
Serbatoio dell’acqua di alimentazione 1 L, acciaio inossidabile 316, riempimento automatico, sonda di conducibilità
Pompa di alimentazione dell’acqua 50 – 400 mL/min, controllata via software
Intervallo di temperatura dell’acqua di alimentazione Da temperatura ambiente a 95 °C
Scambiatore ionico / Deionizzatore Circuito di riciclo dell’acqua in linea
Contropressione Doppia, 0-2 barg (0-30 PSIG), manuale
Intervallo di temperatura della cella Da temperatura ambiente a 120 °C
Gas di spurgo MFC controllato da PC sul lato negativo; manuale sul lato positivo
Separatore acqua/gas/deumidificatori 2 (negativo, positivo), condensatori e serbatoi di raccolta
Misuratori di portata massica del prodotto 2 (1 SLM H₂, 0,5 SLM O₂)
Acquisizione dati aggiuntiva (892e):
Acquisizione dati (892e): 8 temperature + 8 analogici (ad es. 0-5 V, 4-20 mA)
Opzioni:
Sensori di gas in linea Trasmettitore di H₂ per il monitoraggio dell'H₂ nel prodotto O₂
Trasmettitore di O₂ per il monitoraggio dell'O₂ nel prodotto H₂
Caratteristiche fisiche e ambientali:
Temperatura di funzionamento 5-35 °C
Alimentazione 100-120 o 220-240 V CA, 50/60 Hz
Dimensioni (esclusi i raccordi dei tubi) 53 cm x 53 cm x 90 cm (21 pollici x 21 pollici x 35,5 pollici)
Peso 64 kg (140 lb.)
