Caratteristiche

|
- Riscaldatore a induzione da 7 kW per fondere facilmente la lega.
-
Campioni da 10-20 g fino a 1600°C
- Volano in rame da Ø 200 mm con velocità di rotazione massima di 31 m/s. 31 m/s di velocità di rotazione
- Distanza regolabile tra crogiolo e ruota di rame. 0~10 mm manualmente

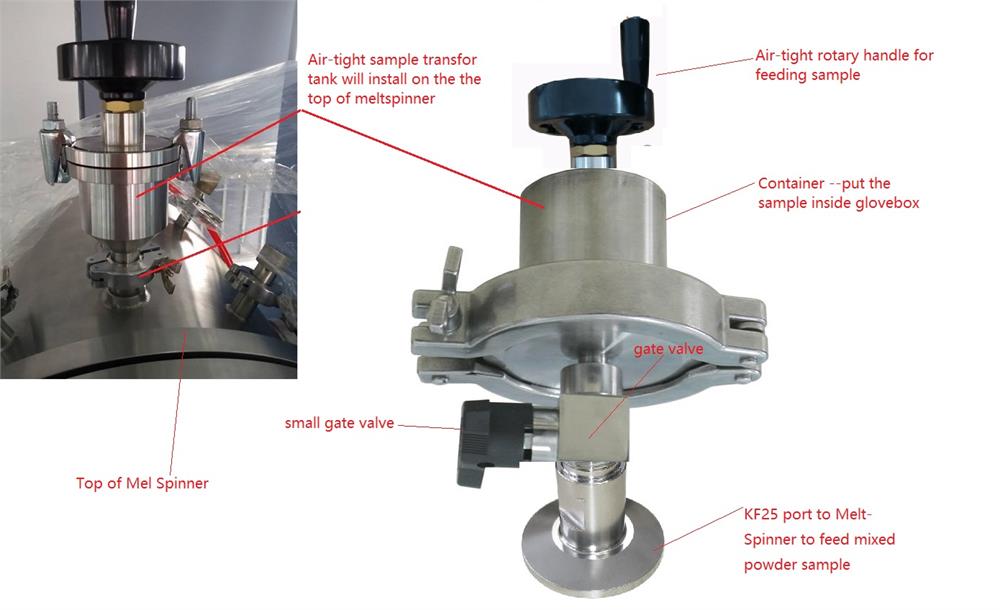

- Un serbatoio di trasferimento del campione per evitare l'esposizione dei campioni all'aria durante il caricamento dei campioni.
- I due sistemi possono essere isolati da una valvola a saracinesca ISO160-K per evitare la contaminazione incrociata durante la filatura della massa.
|
| Potenza |
- 208- 240VAC, monofase, 50/60 Hz, 7kW per il sistema di filatura per fusione
- 110VAc o 208-240 VAC, monofase, 50/60 Hz, 1,5 kW per la cassetta portaoggetti.
- Totale 8,5 KW. Calbe incluse, ma senza spina
|

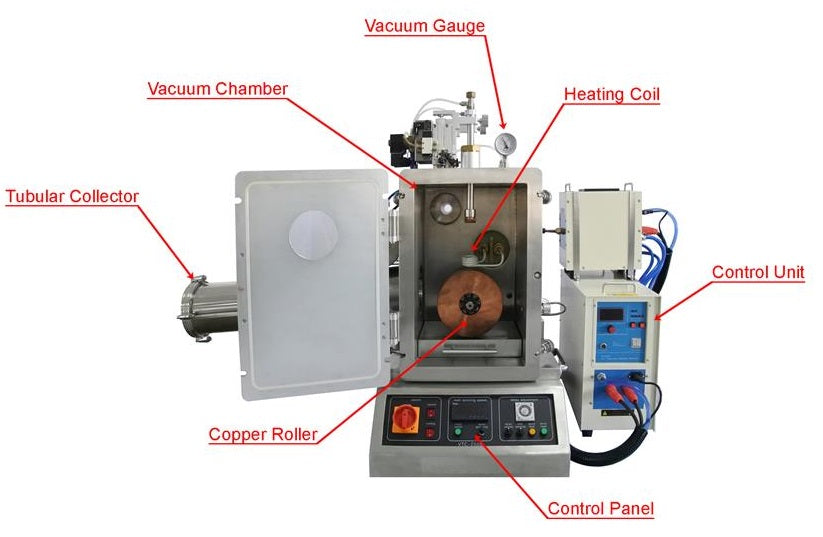

Camera a vuoto
|
- Camera del vuoto in acciaio inox: 300 x 300 x 480 mm
- Porta incernierata con finestra di osservazione al quarzo (Ø 120 mm)
- Livello di vuoto: 5e-5 torr entro 30 minuti tramite turbopompa
- La porta per il vuoto KF40 e ISO100-K è integrata nella camera.
- Una pompa da vuoto o un sistema di purificazione del gas sono disponibili di seguito.
 Pompa meccanica  Tstazione di pompaggio  Sistema di purificazione dell'ossigeno a 1 ppm
|
Riscaldatore a induzione
|
- Riscaldatore a induzione:
- Carico massimo del campione: 5 - 20g (A base di Fe )
- Temperatura massima di lavoro: 2000°C
- Non è possibile controllare la temperatura della filatura per fusione. Se necessario, fare clic sul pulsante link qui sotto.
- Bobine di induzione di dimensioni diverse sono disponibili su richiesta.
- Per il riscaldatore a induzione è necessario il raffreddamento ad acqua.
|
Crogioli
|
- Due crogioli di quarzo con orifizio di 0,5 - 1 mm di diametro sono incluso per materiali con punto di fusione < 1200ºC
- Crogioli personalizzati in quarzo o BN sono disponibili su richiesta con un costo aggiuntivo.
- Guaina di grafite opzionale (involucro di grafite + isolamento in quarzo + bobina di induzione di diametro maggiore) sono disponibili su richiesta con un costo aggiuntivo per i materiali refrattari e a bassa permeabilità magnetica (come BiTe e GaAs) (per maggiori dettagli, fare riferimento alle immagini sottostanti e alle note applicative).
-

|
Ruota di rotazione

|
- Volano in rame senza raffreddamento ad acqua (200 mm Dia. x 40 mm L)
- 0 - 31 m/s regolabile
- Velocità massima Velocità: 3000 giri/min.
- Larghezza massima del nastro: 12 mm (a seconda dell'ugello del crogiolo). Larghezza nastro: 12 mm (a seconda dell'ugello del crogiolo)
- La ruota di raffreddamento ad acqua/ruota in acciaio inossidabile è disponibile su richiesta con un costo aggiuntivo.
- Per maggiori dettagli, vedere la foto a sinistra
- L'attacco per la colata è disponibile su richiesta con un sovrapprezzo
|
| Tubo di raccolta |
- Il materiale filato e solidificato viene raccolto dal tamburo a tenuta di vuoto.
- Lunghezza del collettore: 300 mm
- Collegamento diretto con la cassetta a guanti con valvola a saracinesca e allineamento della flangia
|
| Camera a guanti |
- Materiale della cassa: Acciaio inox 304 con spessore di 3 mm
- Dimensioni della camera: 1200 mm L x 740 mm L x 900 mm H
- Pannello frontale apribile (vetro temperato, spessore 8 mm)
|
| Condizioni della camera |
- Rigenerazione automatica della colonna di purificazione
- Funzione di spurgo automatico per portare rapidamente O2 < 100ppm e H2O < 50 ppm prima della purificazione.
- Controllo automatico della pressione per mantenere la pressione a un livello costante.
- Acqua <1 ppm (20 °C, 1 atm)
- Ossigeno <1 ppm (20 °C, 1 atm)
|
| Velocità di perdita |
- <0,05 vol% / ora (a seconda della concentrazione di ossigeno all'interno della scatola a guanti)
|
| Anticamera |
- Anticamera principale Ø360 × 600 L in mm
- Seconda anticamera Ø150 × 220 L in mm
|
| Gas di lavoro |
- Gas di lavoro: Gas inerte come N2, Ar, He
- Gas di rigenerazione: Gas inerte miscelato al 5% di H2
|
| Sistema di purificazione del gas |
- Processo di rigenerazione automatizzato
- Purificazione automatica di acqua e ossigeno
- Cilindro di purificazione: Catalizzatore di rame BASF R3-11 e setaccio molecolare Lindy
- Tubazione: acciaio inox 304, porte KF40 e KF25
|
| Porte e raccordi |
- Tre porte KF40 in totale sul retro della cassetta portaoggetti
|
| Filtro gas |
- Il filtro HEPA in ingresso e in uscita può eliminare le particelle di dimensioni > 0,3 m
- I filtri per vapori di carbone e solventi sono disponibili su richiesta con un costo aggiuntivo per i vapori infiammabili.
|
| Sistema di controllo della pressione |
- Controllo automatico della pressione tramite PLC per la camera Glove Box
- Intervallo di pressione: +/- 12 mbar
- Il controllo manuale della pressione è consentito tramite un pedale
|
| Sistema di spurgo |
- Un sistema di spurgo automatico consente un funzionamento semplice e riduce il consumo di gas.
|
| Sistema di controllo |
- Sistema di controllo PLC Siemens con display touchscreen da 7 pollici
- Concentrazione dell'acqua: 0 - 1000 ppm con una precisione di 0,1 ppm
- Concentrazione di ossigeno: 0 - 1000 ppm con una precisione di 0,1 ppm
- Pressione: da -12 a 12 mbar con una precisione di 0,1 mbar
- Registri per le ore totali di funzionamento, tempi totali di rigenerazione, tempo trascorso dall'ultima rigenerazione
|
Pompa
|
- La pompa rotativa a doppio stadio per impieghi gravosi da 240 L/m è inclusa nella cassetta portaoggetti.
|
| Guanti |
- Sono inclusi un paio di guanti in butile da 9 3/4" per l'uso immediato.
|
Opzionale
|
- È necessario un refrigeratore d'acqua, ma non è incluso; per ordinarlo, fare clic sull'immagine sottostante.
- Per la filatura per fusione è necessario un sistema di pompaggio separato, non incluso.
-
|
Dimensioni
|
-
Filatura a fusione: 1240 L x 680 L x 780 H, mm
-
  Cassetta portaoggetti: 2000 mm L x 1000 mm L x
|
