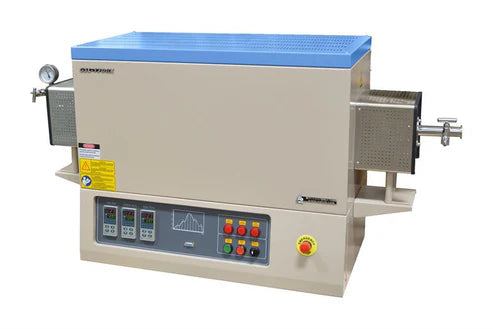

Struttura del forno
|
- Cassa in acciaio a doppio strato con due ventole di raffreddamento, che assicurano una bassa temperatura superficiale
- Isolamento in allumina fibrosa di elevata purezza per il risparmio energetico
|
|
Potenza
|
10KW (è necessario un interruttore da 75A) |
|
Tensione
|
AC 208-240 monofase, 50/60 Hz |
|
Massima. Temperatura
|
Zona uno: 1400 °C (1500 °C<1 ora), Zona due: 1700 °C Zona tre: 1400 °C (1500 °C<1 ora) |
|
Max. Velocità di riscaldamento
|
<=10 °C /min |
|
Frequenza normale di riscaldamento/raffreddamento
|
5°C /min |
|
Posizionamento del blocco termico
|
- Sono inclusi due neri termici. Per sapere come posizionarli all'interno del tubo, vedere l'immagine seguente
- È possibile ordinare un supporto per la flangia per evitare la rotazione del tubo (fare clic sulla foto in basso a destra).
|
| Lunghezza della zona di riscaldamento |
- Tre zone: zona di riscaldamento totale di 25" (630 mm) (inclusi due separatori refrattari)
- Zona 1: 7,5" (190 mm) riscaldato da 4 pezzi U tipo SiC (30x300 mm)
- Temperatura di lavoro 400 - 1400 °C (1500 °C<1 ora)
- Velocità di riscaldamento: 10°C/min
- Zona 2: 10" (250 mm) riscaldato da 6 pezzi tipo U MoSi2(30x300 mm)
- Temperatura di lavoro 800 - 1700°C
- Max. Velocità di riscaldamento: 5°C/min
- Zona 3: 7,5" (190 mm) riscaldato da 4 pezzi U tipo SiC (30x300 mm)
- Temperatura di lavoro 400 - 1400 °C (1500 °C<1 ora)
- Max. Velocità di riscaldamento: 10°C/min
- Lunghezza della zona a temperatura costante (3 controllori alla stessa temperatura): 200 mm con +/- 1C)
|
|
Dimensioni del tubo e della flangia
|
- Tubo di allumina di purezza 99,8%
- 2,8" (60 mm) O.D. x 2,8" I.D. (54 mm) x 48" (1200 mm) Lunghezza
- Flangia di tenuta sottovuoto in acciaio inox da 60 mm con valvola e misuratore in dotazione
- Sono inclusi due blocchi di ceramica porosa per proteggere la flangia dalle radiazioni di riscaldamento.
- La pressione del vuoto può raggiungere il 10-4 torr con la pompa per il vuoto turbo
|
Porte di raccordo
|
- Per aumentare la portata e ottenere un vuoto elevato, è possibile sostituire il raccordo per tubo flessibile standard con il raccordo per tubo flessibile a vite.Adattatore KF25fare clic sulla sottolineatura per ordinare.
-
Per l'alimentazione di gas ad alta pressione, è possibile sostituire il raccordo per tubi flessibili standard con il raccordo per tubi flessibili a spillo. Raccordo per tubi Swagelok, Cliccare sulla sottolineatura per ordinare
|
|
Controllori di temperatura
|
- Tre controllori digitali con controllo PID a microprocessore e autotaratura
- Ognuno di essi è programmabile a 30 segmenti con protezione per termocoppia surriscaldata e rotta
- Precisione della temperatura: +/- 1ºC
- Coppia termica: Un tipo B (TC lungo 210 mm per la zona centrale), due tipi S (TC lungo 210 mm per le zone laterali)
|
|
Termoregolatori europei (aggiornamento opzionale)
|
- 1 canale di riscaldamento
- 1 programma di 8 o 24 segmenti
- Relè di allarme: Forma 'A' e forma 'C' incorporati
- Comunicazioni digitali: RS485
- Precisione della temperatura: ± 0,1ºC
-
Ricette: Utilizzando uno strumento per PC è possibile creare ricette che possono essere utilizzate per modificare i parametri operativi del 3000 semplicemente selezionando una nuova ricetta tramite l'HMI. Ciò è molto utile quando più prodotti vengono lavorati con lo stesso controllore, ma richiedono l'impostazione di parametri diversi.
|
Cavo di alimentazione e spina
|
- Sono inclusi 10 piedi di cavo di alimentazione 8-3 AWG approvato UL per impieghi gravosi.
- Il cavo di lunghezza extra può essere ordinato facendo clic sull'immagine a sinistra
- La spina non è inclusa. È possibile ordinarla presso il negozio di ferramenta locale in base alla spina femmina presente nel laboratorio.
|
|
Computer portatile, software e controllo WiFi (opzionale)
|
- Computer portatile nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (30 giorni di prova gratuita)
-
Sistema di controllo della temperatura basato su Labview (MTS01)consente all'utente di modificare il profilo di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
- Il telecomando wireless offre un raggio d'azione fino a 300 metri.
- Le caratteristiche di cui sopra sono disponibili su richiesta con un costo aggiuntivo (fino a 1.000 dollari). Contattateci per maggiori informazioni.
-
Nota: Il software è compatibile solo con il termoregolatore Yudian di MTI.
-

|
|
Conformità
|
- Certificato CE
- La certificazione NRTL o CSA è disponibile su richiesta, si applicano costi aggiuntivi
|
|
Note applicative
|
|
|
Parti opzionali
|
|
|
Avvertenze
Cliccare qui per conoscere l'installazione di un regolatore di gas.
|
- I forni tubolari con tubo in allumina sono progettati per l'uso sotto vuoto e a bassa pressione < 0,02 Mpa / 0,2 Bar / 3 PSI
- Non utilizzare mai il crogiolo di grafite nel tubo di allumina.
- Attenzione: Per un funzionamento sicuro, è necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI. Clicca qui per imparare l'installazione di un regolatore di gas.
- La portata del gas deve essere limitata a < 200 SCCM (o 200 ml/min).
- Definizione del limite di vuoto per tutti i forni a tubi di allumina: * Le pressioni da vuoto possono essere utilizzate in sicurezza solo fino a 1500°C.
|
