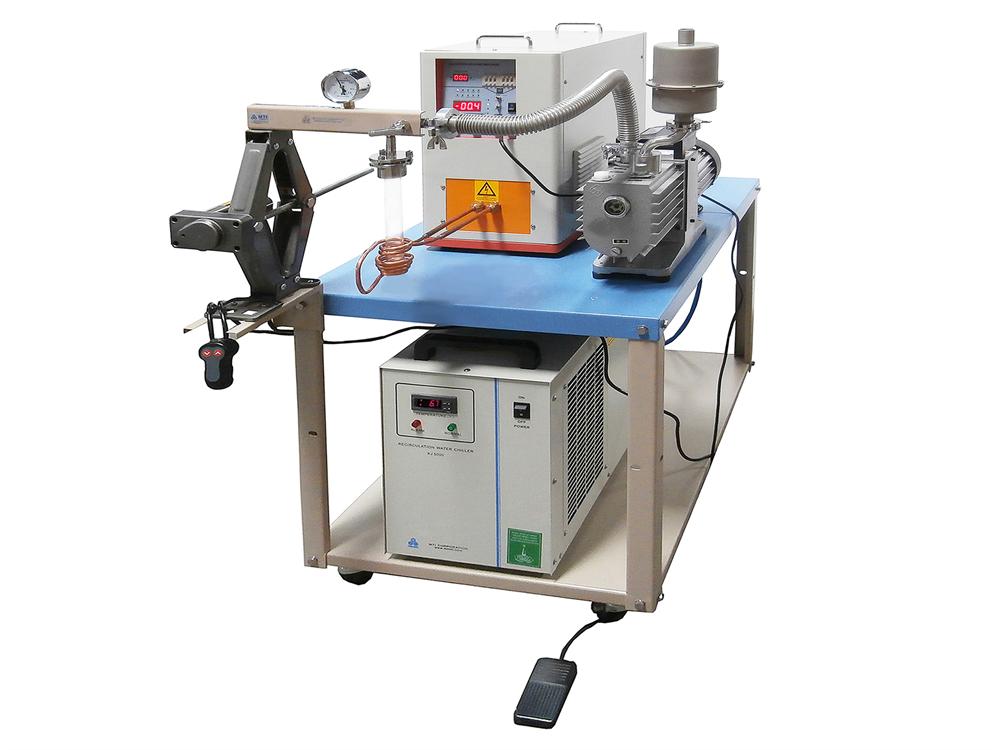

Sistema di fusione a levitazione compatto da 1" - EQ-SPG-6VMS

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Sistema di fusione a levitazione compatto da 1" - EQ-SPG-6VMS

MTI

EQ-SPG-6VMS è un sistema di fusione a levitazione sottovuoto con tubo di quarzo da 1" per l'esplorazione di leghe metalliche di nuova generazione. Questo sistema avanzato è dotato di un riscaldatore a induzione ad altissima frequenza da 6KW e di una speciale bobina conica elicoidale per sospendere metalli conduttivi fino a 10g, come Al, Mg, Cu, ecc. Il metallo viene poi fuso da un sistema magnetico vortice all'interno di un tubo di quarzo sigillato sotto vuoto. Il conduttore conduttivo viene fatto levitare, fuso e non toccato dal crogiolo durante il processo, riducendo così la contaminazione al minimo.. Sono inclusi una pompa per il vuoto e un refrigeratore a ricircolo d'acqua per un utilizzo immediato.

SPECIFICHE:



Riscaldatore a induzione
  • Tensione di lavoro: 208 - 240 V AC (monofase), 50/60Hz (è necessario un interruttore da 50A)
  • Corrente di ingresso: 5 - 30 A Regolabile
  • Frequenza di uscita: 100 - 500 kHz regolabile
  • Potenza di uscita max. Potenza di uscita: 6 KW
  • Portata d'acqua richiesta: > 3 L/min
  • Pressione dell'acqua richiesta: >=0,2 MPa (29 psi)
  • Cliccare sull'immagine a sinistra per visualizzare la struttura dettagliata
Bobina di riscaldamento a induzione
per levitazione
  • Per bilanciare la forza tridimensionale viene utilizzata una bobina di riscaldamento elicoidale conica a più giri
  • Può far levitare con successo materiale elettricamente conduttivo fino a 10g
Tubo di quarzo per la levitazione
  • Tubo di quarzo aperto a un'estremità: 25 mm (OD) x 22mm(ID) x 180 mm (L)
  • Flangia di tenuta a vuoto per tubo da 1'' O.D con doppio O-ring in silicone per alte temperature
  • Raccordo per tubo spinato da 1/4", porta per il vuoto KF25, manometro meccanico e due valvole a spillo sono incorporati nel telaio di supporto
  •
Refrigeratore d'acqua a ricircolo
  • Capacità di raffreddamento: 722 kCal/h (2866 Btu/h)
  • Portata massima Portata d'acqua: 16 L/min
  • Intervallo di temperatura da controllare: 2 - 35°C
  • Cliccare sull'immagine a sinistra per maggiori dettagli
Pompa per vuoto

Stazione di lavoro e Manipolatore

  • Il riscaldatore a induzione, il refrigeratore d'acqua e la pompa del vuoto sono integrati su un robusto carrello mobile in acciaio: 600 mm (L) x 800 mm (L) x 600 mm (H)
  • Il manipolatore a motore offre un supporto rigido e una facile regolazione dell'altezza
Dimensioni del prodotto
   1140 mm (L) x 700 mm (L) x 1240 mm (H)
Garanzia
  • Garanzia limitata di un anno con assistenza a vita
  • Le parti di consumo come i tubi di lavorazione, gli o-ring e la bobina di riscaldamento non sono coperti dalla garanzia.
Conformità
  • La certificazione NRTL o CSA è disponibile su richiesta e con un costo aggiuntivo; contattate i nostri rappresentanti commerciali per un preventivo. Gli standard di certificazione includono: 1) Riscaldatore a induzione: UL61010-1 e UL499; 2) Pompa per vuoto: UL1450; 3) Refrigeratore d'acqua: UL61010 E UL1995
Video del funzionamento


  Fusione a levitazione in aria Fusione a levitazione con gas inerte Fusione a levitazione con vuoto

Avvertenze

Clicca qui per imparare per saperne di più sull'installazione di un regolatore di gas.
  • Questo sistema è adatto per Al, Mg, Rame e le sue leghe con peso <10g
  • Fare clic su qui per sapere come impostare il crogiolo per la fusione
  • Attenzione: È necessario installare un regolatore di pressione sul serbatoio del gas in ingresso (fare clic sull'immagine qui sotto per verificarlo) e impostare la pressione del gas in uscita sempre al di sotto di 3 PSI. Una pressione del gas superiore a 3 PSI può causare danni irreversibili alla camera del forno.
  • Non riscaldare mai il forno senza gas in uscita. Aprire immediatamente la valvola di rilascio del gas una volta che la pressione della camera ha superato i 3 PSI per evitare danni imprevedibili. La portata dei gas deve essere limitata a < 200 SCCM (o 200 ml/min).
Nota applicativa:
Peso netto 200 libbre
Peso di spedizione 300 libbre
Dimensioni di spedizione 48" (L) x 40" (L) x 49" (H)
