MTI  |  SKU: UNIPOL1203

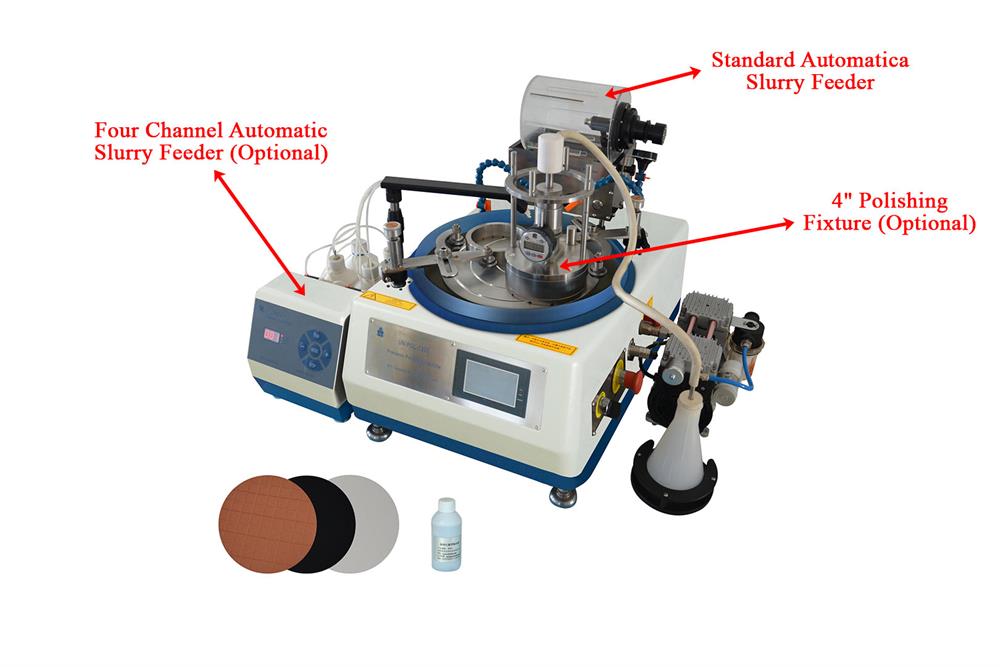

Lucidatrice CMP automatica ad alta velocità da 12" con alimentatore automatico di fanghi - Unipol-1203

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Lucidatrice CMP automatica ad alta velocità da 12" con alimentatore automatico di fanghi - Unipol-1203

MTI

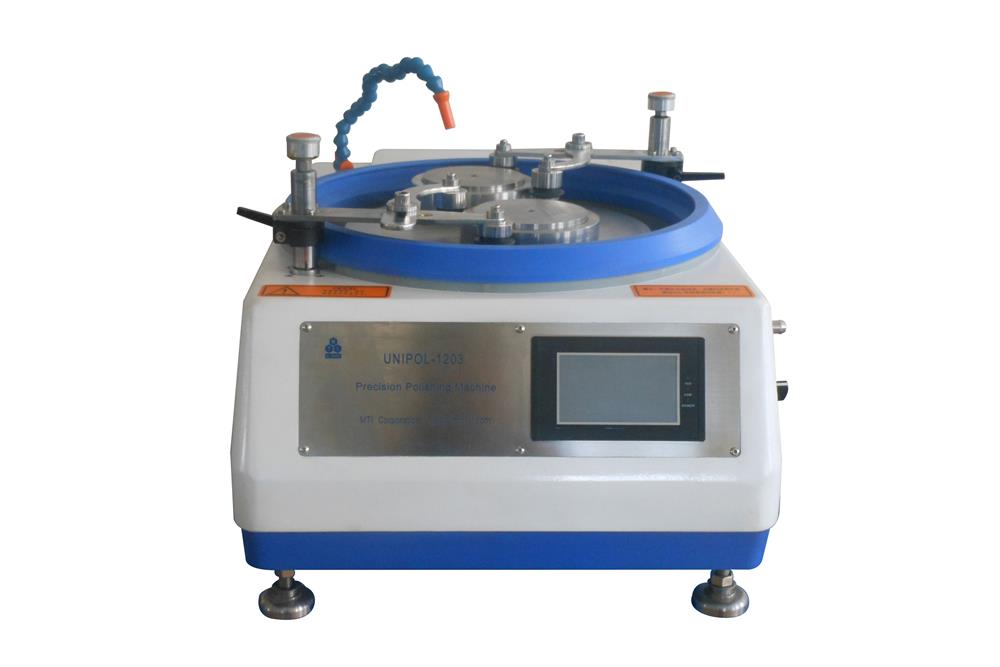

Unipol-1203 è una lucidatrice da 12" progettata per la lucidatura chimico-meccanica. Le parti di lucidatura sono utilizzate con materiali anticorrosivi per evitare la corrosione chimica. Due stazioni di lavoro sono dotate di un alimentatore automatico di fanghi e di un dispositivo di lucidatura ad alta precisione per soddisfare le esigenze di lavorazione.

SPECIFICHE
Caratteristiche
  • Piastra di lucidatura superpiatta in acciaio inox (RMS: planarità < 0,25 micron / inch²)
  • Alta precisione di scorrimento della piastra rotante < 5 micron
  • Touch screen a colori per le impostazioni di lucidatura
  • Due stazioni di lavoro con controllo individuale
  • Pannello di controllo completamente automatico per regolare la velocità di rotazione, la velocità del giogo e la durata della lucidatura, ecc.
  • Alimentatore automatico di fanghi con controllo della velocità di alimentazione
  • Controllore di lucidatura ad alta precisione per regolare pressione e planarità
  • Corpo macchina utilizzato con materiali anticorrosivi
Potenza
  • 208 - 240 VAC, 50 Hz, 450W
Piastra di lucidatura
  • Dimensioni: 300 mm di diametro
  • Velocità: 1 - 240 rpm regolabile
  • Stazione di lavoro: 2
  • Diametro del portacampioni: 105 mm
  • Diametro dell'anello condizionale: 127,5 mm
Dispositivo di lucidatura ad alta precisione (opzionale)
  • Diametro massimo del campione: 100 mm (4")
  • Spessore massimo del campione: 12 mm
  • Distanza di spostamento del supporto del campione: 12 mm Max. (movimento verticale)
  • È incluso un micrometro digitale con risoluzione di +/- 1 micron per una lappatura più accurata.
  • Cliccare sull'immagine a sinistra per maggiori dettagli
Alimentatore automatico di fanghi
  • Volume di liquame fino a 1,0 galloni (~3,8 l)
  • Può alimentare qualsiasi fango abrasivo o di lucidatura con granulometria < 40 micron
  • Velocità di rotazione: 8~20 RPM
  • Cliccare sull'immagine a sinistra per maggiori dettagli
  • È possibile aggiornare l'alimentatore automatico di liquami a quattro canali con un costo aggiuntivo; per maggiori dettagli, fare clic sull'immagine qui sotto

Altri accessori opzionali
  • Pressa di montaggio automatica per la preparazione dei campioni metallografici (fare clic sull'immagine 1 per i dettagli)
  • Piastra di caricamento campioni a sei scanalature disponibile a un costo aggiuntivo (fare clic sulla Fig. 2 per i dettagli)
  • I materiali di consumo per la lappatura/lucidatura, come i dischi di carta abrasiva (Fig. 3), i tamponi di lucidatura (Fig. 4), le piastre magnetiche e di acciaio tampone (Fig. 5) e la pasta diamantata per la lucidatura (Fig. 6), possono essere ordinati presso MTI.
    1 2 3 4 5 6
Dimensione
  • 550 mm L נ700 mm L נ420 mm H senza accessori opzionali
  • 1.000 mm L ×700 mm L × 870 mm H con accessori opzionali

Peso netto
  • 74 kg
Istruzioni per il funzionamento

Conformità
  • Certificazione CE
  • La certificazione NRTL NON è disponibile temporaneamente

Garanzia
  • Garanzia limitata di un anno con assistenza a vita
  • La ruggine e i danni dovuti a condizioni di stoccaggio o manutenzione improprie non sono coperti da garanzia.
  • Applicazioni della lucidatrice
Note applicative
  • Nel calcolare la forza di pressatura totale, aggiungere il peso del campione (o dei campioni) e della piastra di carico del campione. Ad esempio, si supponga che il campione pesi 0,1 kg. La piastra di caricamento campioni a base piatta in dotazione pesa 2,5 kg. Se sulla macchina è impostata una forza di pressatura di 0,5 kgf, la forza di pressatura totale è di 2,5 + 0,1 + 0,5 = 3,1 kgf.
  • Se il campione è di dimensioni ridotte rispetto al piatto di carico, si prega di eseguire la lappatura/lucidatura con almeno 3 campioni simili e montare i campioni in modo simmetrico ed equilibrato. Questo è fondamentale per il normale funzionamento della macchina.
  • Pulire la macchina, compresa la piastra di lucidatura e la piastra di caricamento dei campioni, dopo ogni utilizzo. La macchina deve essere scollegata dall'alimentazione prima della pulizia! NON utilizzare detergenti o liquidi a base di olio! Usare solo acqua per pulire la macchina. NON sciacquare il lavandino della piastra di lucidatura! Limitare il livello dell'acqua nel lavandino a non più di 5 mm. In caso contrario, i circuiti della macchina potrebbero essere danneggiati dall'acqua che trabocca.
  • Il circuito di controllo del motore potrebbe essere danneggiato da una sovracorrente. NON avviare le piastre rotanti da un numero di giri elevato! Aumentare gradualmente la velocità di rotazione fino al valore desiderato. Attendere almeno 10 secondi tra l'accensione e lo spegnimento del motore!

PACCHETTO STANDARD
No. Descrizione Quantità
1
 Macchina per lappatura/lucidatura Unipol-1200S 1 unità
2
 Piastra di lucidatura in acciaio inox Ø300 mm (12") 1 pezzo
3
 Piastra di lucidatura in ferro Ø300 mm (12") 1 pz.
4
 Liquido di lucidatura in sospensione di allumina 1 pz.
5 Piastra di carico campioni Ø105 mm 1 pz.
6 Ø127,5 mm anello di condizionamento per il ripristino della planarità della piastra di lucidatura
 1 pezzo
7 Anello in gomma per il lavandino della piastra di lucidatura 1 pz.
8
 Ø300 mm (12") Tampone di lucidatura in poromero 1 pz.
9
