MTI  |  SKU: OTF-1600X-50

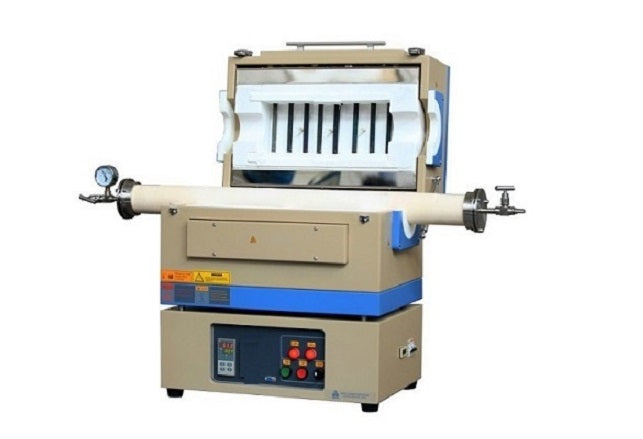

Forno a tubo diviso a 1600°C con flange e valvole Vac. Flange e valvole, tubo in allumina da 60 o 80 mm opzionale - OTF-1600X-UL

€0,00
Dimensione del tubo
Strumento per il controllo della temperatura

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno a tubo diviso a 1600°C con flange e valvole Vac. Flange e valvole, tubo in allumina da 60 o 80 mm opzionale - OTF-1600X-UL

MTI

Il forno della serie OTF-1600X-I è Standard UL/TUV forni a tubo di allumina divisibili con Elementi di riscaldamento Kanthal GLOBAR SG 1650 grado SiC. Il forno può essere installato con tubi di allumina di alta qualità da 60 o 80 mm di diametro esterno e con una coppia di flange intelligenti di tenuta del vuoto in acciaio inossidabile che possono accogliere una valvola/manometro che consente di riscaldare i campioni sotto vuoto o in condizioni di gas fluente fino a 1600°C. Il regolatore di temperatura di precisione è in grado di fornire 30 segmenti di fasi di riscaldamento e raffreddamento con una precisione di +/- 1 °C.

SPECIFICHE
Opzioni
 OTF-1600X-60
 OTF-1600X-80
 Tubo in allumina
 Tubi in allumina
(clicca su sottolineato per le specifiche)
 O.D: 80 x I.D:74 mm x L 1000 mm
(clicca su sottolineato per le specifiche)
Struttura del forno
  • Involucro in acciaio a doppio strato con raffreddamento ad aria per mantenere la temperatura superficiale del forno inferiore a 60°C.
  • Isolamento in allumina fibrosa di elevata purezza per il massimo risparmio energetico. Risparmio energetico.
  • Rivestimento refrattario speciale sull'interno del forno e sull'elemento riscaldante per aumentare la durata del forno.
  • Sono inclusi due blocchi di tubo in ceramica fibrosa per bloccare le radiazioni di calore dall'interno del tubo. (I blocchi di ceramica devono essere inseriti completamente nella camera del forno prima del riscaldamento.)
Tensione di ingresso
208 - 240VAC MONOFASE, 50/60Hz
Potenza
 6.0 KW
Temperature di riscaldamento
  • Temperatura di riscaldamento max. Temperatura di riscaldamento: 1550°C
  • Temperatura di riscaldamento continuo: 1500°C (senza vuoto)
  • Temperatura di riscaldamento continuo: 1400°C ( sotto vuoto)
  • Velocità di riscaldamento: 10°C /min Max.
Zona di riscaldamento
  • Lunghezza totale della zona di riscaldamento: 390 mm
  • Zona a temperatura costante: 160 mm (+/-1°C)

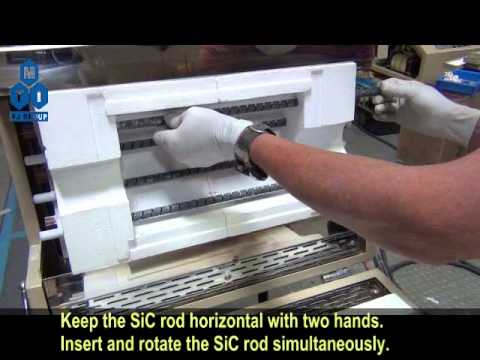

Elementi di riscaldamento
Regolatore di temperatura
  • FA-YD518P-AG è incluso il regolatore di temperatura.
  • Controllo proporzionale-integrale-derivativo (controllo PID) e funzione di autotune
  • 30 segmenti programmati con fasi di rampa, raffreddamento e dimora
  • Allarme integrato di sovratemperatura e di guasto della termocoppia
  • Precisione di controllo della temperatura di +/- 1 ºC
  • Porta di comunicazione DB9/PC predefinita
Controllore di temperatura (opzionale)
  • Il kit software di controllo della temperatura MTS02-Y (per i controllori della serie YD518P) + pacchetto laptop 15" è disponibile nella barra delle opzioni. Fare clic per informazioni dettagliate sul pacchetto software MTS02-Y.
  • È possibile aggiornare il termoregolatore alla versione Regolatore di temperatura Eurotherm 3504 che è completamente compatibile con LabVIEW. Questo pacchetto comprende un programmatore Eurotherm 3504, un cavo di comunicazione (RS485 - USB) e un CD del software. Fare clic sull'immagine sottostante per visualizzare le specifiche complete del termoregolatore Eurotherm 3004.
Sigillatura sotto vuoto
  • Due flange in acciaio inox con manometro e valvole. Alle due estremità sono installati rispettivamente il tubo da 1/4" e gli adattatori KF25.
  • Per un vuoto più rapido e migliore, si consiglia di utilizzare un tubo in acciaio inox (da ordinare con un costo aggiuntivo) e un adattatore KF25. manometro digitale.
  • Sono incluse due coppie di blocchi di ceramica fibrosa per bloccare le radiazioni di calore dall'interno del tubo. (I blocchi di ceramica devono essere inseriti completamente nella camera del forno prima del riscaldamento).
Livelli di vuoto
  • 10^-2 torr dalla pompa del vuoto meccanica.
  • 10^-5 torr con una pompa molecolare.
  • Velocità di perdita < 5 mtorr / min.
 La pompa per vuoto non è inclusa; si prega di ordinarla separatamente nella sezione prodotti correlati.
Cavo di alimentazione e spina
  • Sono inclusi 10 piedi di cavo di alimentazione 10-3 AWG approvato UL per impieghi gravosi. È possibile ordinare un cavo di lunghezza superiore facendo clic sull'immagine a sinistra.
  • La spina non è inclusa. Sfoglia il nostro catalogo per spine compatibili o procurarsene una presso un negozio di ferramenta locale.
Dimensioni del prodotto
 610 L × 470 L × 755 H, mm
Peso netto
 30 Kg
Dimensioni di spedizione
 45 x 45 x 35 pollici
Peso della spedizione
 250 libbre
Garanzia
 Garanzia limitata di un anno del produttore (le parti consumabili come i tubi di lavorazione, gli O-ring e gli elementi riscaldanti non sono coperti dalla garanzia; si prega di ordinare le parti sostitutive nei prodotti correlati sotto).
Computer portatile, software e controllo WiFi (opzionale)
  • Laptop nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (30 giorni di prova gratuita)
  • Sistema di controllo della temperatura basato su Labview (EQ-MTS01)consente agli utenti di modificare i profili di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
  • Il telecomando wireless offre un raggio d'azione fino a 300 metri.
  • Le funzioni di cui sopra sono disponibili su richiesta con un costo aggiuntivo (fino a 1.000 dollari).
Conformità
  • Certificazione CE
  • La certificazione NRTLo CSA è disponibile a un costo aggiuntivo.
Note applicative
  • Fare clic su qui per vedere il risultato tipico della calibrazione del profilo termico a varie temperature.
  • La calibrazione della temperatura è necessaria per ottenere una temperatura accurata all'interno di un forno a tubi. Fare clic qui per esaminare i dettagli.
Avvertenze

Fare clic qui per conoscere sull'installazione di un regolatore di gas
  • I forni tubolari con tubo in allumina sono progettati per l'utilizzo sotto vuoto e a bassa pressione < 0,02 MPa
  • Non utilizzare mai crogioli di grafite in un tubo di allumina.
  • Attenzione: È necessario installare un regolatore di pressione a due stadi su una bombola di gas per limitare la pressione a meno di 3 PSI per un funzionamento sicuro.


PACCHETTO STANDARD
  Descrizione
 Quantità
 OTF-1600X-60 OTF-1600X-80
1
 Blocco di schiuma di allumina per forno tubolare 1 coppia
 EQ-F-T-blocco-52 EQ-F-T-blocco-70
2
 Flange per il vuoto
 1 coppia
 EQ-FL-60 EQ-FL-80
