MTI  |  SKU: OTF1500X5Z

Forno a tubo diviso a cinque zone 1500C con tubo in mullite da 84 mm di diametro esterno e flange - OTF-1500X-Z5

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno a tubo diviso a cinque zone 1500C con tubo in mullite da 84 mm di diametro esterno e flange - OTF-1500X-Z5

MTI

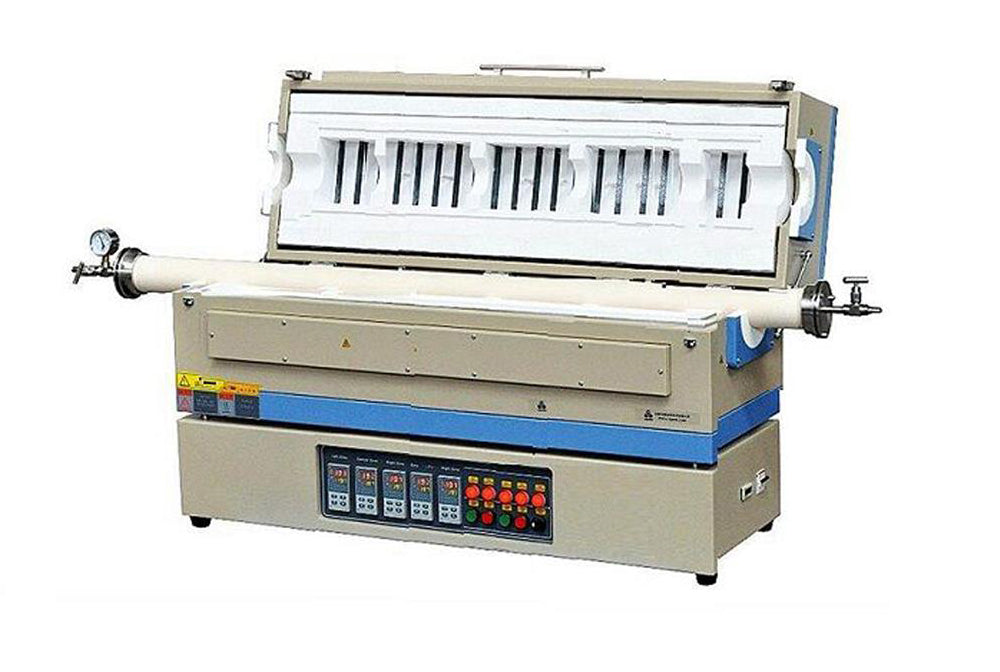

OTF-1500X-Z5 è un forno tubolare a cinque zone con tubo in mullite e flange sotto vuoto in SS che può riscaldare fino a 1500°C. Ogni zona di riscaldamento SiC è controllata da un regolatore di temperatura indipendente per creare vari gradienti termici per elaborazioni speciali nella ricerca sui materiali, come il materiale funzionale a gradiente, la transizione di fase ad alto passaggio e la ricristallizzazione, ecc.

SPECIFICHE:
Potenza in ingresso 15KW
Tensione di lavoro  AC208 - 240V, monofase 50/60Hz (è necessario un interruttore da 70 A)
Temperatura di lavoro max. Temperatura di lavoro 1500°C
Temperatura di lavoro continua 1400°C
Velocità di riscaldamento consigliata 5°C/min.
Tubo di lavorazione

Materiale: Ceramica Mullite Prodotto negli Stati Uniti
Dimensioni: 84 O.D x 73 I.D x 1700 mm L
Lunghezza della zona di calore
  • Lunghezza totale della zona di riscaldamento: 1219 mm (48'')
  • Zone di riscaldamento individuali  12"+ 8"+ 8"+ 8" +12"
  • Lunghezza zona a temperatura costante: 700 mm +/- 5ºC. ( Se si impostano 6 zone alla stessa temperatura, senza distanziatore di zona. Se non avete bisogno del distanziatore di zona, dovete informarci in anticipo).
  • Gradiente massimo di temperatura: 100 °C/cm con distanziatore di zona standard. Gradiente di temperatura: 100 °C/cm con distanziatore di zona standard
  • Nota: Il gradiente termico può essere regolato inserendo degli isolanti termici. tra ogni zona di riscaldamento. Contattare il nostro supporto tecnico per sapere come fare
Regolatori di temperatura
  • Cinque canali di riscaldamento con regolatori di temperatura programmabili PID indipendenti.
  • Fino a 30 segmenti programmabili per un controllo preciso della velocità di riscaldamento, della velocità di raffreddamento e del tempo di permanenza in ciascun canale.
  • La protezione da sovratemperatura e l'allarme consentono il funzionamento senza operatore.
  • Precisione della temperatura di +/- 1 ºC.
  • 5 pezzi di termocoppie di tipo S (una per ogni zona).
  • Porta di comunicazione RS485 per collegare un computer portatile e visualizzare il profilo di temperatura.
Computer portatile, software e controllo WiFi (opzionale)
  • Computer portatile nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (30 giorni di prova gratuita)
  • Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente all'utente di modificare i profili di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
  • Il telecomando wireless offre un raggio d'azione fino a 300 metri.
  • Le funzioni di cui sopra sono disponibili su richiesta con un costo aggiuntivo (fino a 1.000 dollari). Contattateci per ulteriori informazioni.
  • Nota: Il software è compatibile solo con il termoregolatore Yudian di MTI.
  •
Livello di vuoto
  • 10^-2 torr con pompa da vuoto meccanica di qualità
  • 10^-5 torr con pompa molecolare
  • Fare clic sull'immagine sottostante per ordinare una pompa per vuoto


Posizionamento del blocco termico
  • Sono inclusi due blocchi termici. Fare clic sull'immagine qui sotto per imparare come posizionarli all'interno del tubo
  • È possibile ordinare un supporto per la flangia per evitare la rotazione del tubo (fare clic sulla foto in basso a destra).

Elementi di riscaldamento
& Coppie termiche

Dimensioni complessive 1500 mm L × 450 mmW נ680 mmH
Peso netto 300 Kg

Note applicative
  • I forni tubolari con tubo in mullite sono progettati per l'uso sotto vuoto e a bassa pressione < 0,02 Mpa
  • Non utilizzare mai crogioli di grafite nel tubo di allumina.
  • Attenzione: Per un funzionamento sicuro, è necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI. Fare clic qui per imparare l'installazione di un regolatore di gas.
  • La portata dei gas deve essere limitata a < 200 SCCM (o 200 ml/min).
  • Definizione del limite di vuoto per tutti i forni a tubo di mullite: * Le pressioni da vuoto possono essere utilizzate in sicurezza solo fino a 1300°C.
Istruzioni per il funzionamento


Garanzia
  • Garanzia limitata di un anno con assistenza a vita (le parti consumabili, come i tubi di lavorazione e gli O-ring, non sono coperte dalla garanzia; si prega di ordinare le parti sostitutive ai prodotti correlati indicati di seguito).
  • ATTENZIONE: Eventuali danni causati dall'uso di gas corrosivi e acidi non sono coperti dalla garanzia limitata di un anno MTI.


Conformità
  • Certificato CE
  • La certificazione NRTL (UL61010) o CSA è disponibile su richiesta con un costo aggiuntivo.
