MTI  |  SKU: OTF1500XVI

Forno a tubo diviso a sei zone 1500C con flangia e tubo di allumina (diametro esterno 60 mm) - OTF-1500X-6Z

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno a tubo diviso a sei zone 1500C con flangia e tubo di allumina (diametro esterno 60 mm) - OTF-1500X-6Z

MTI

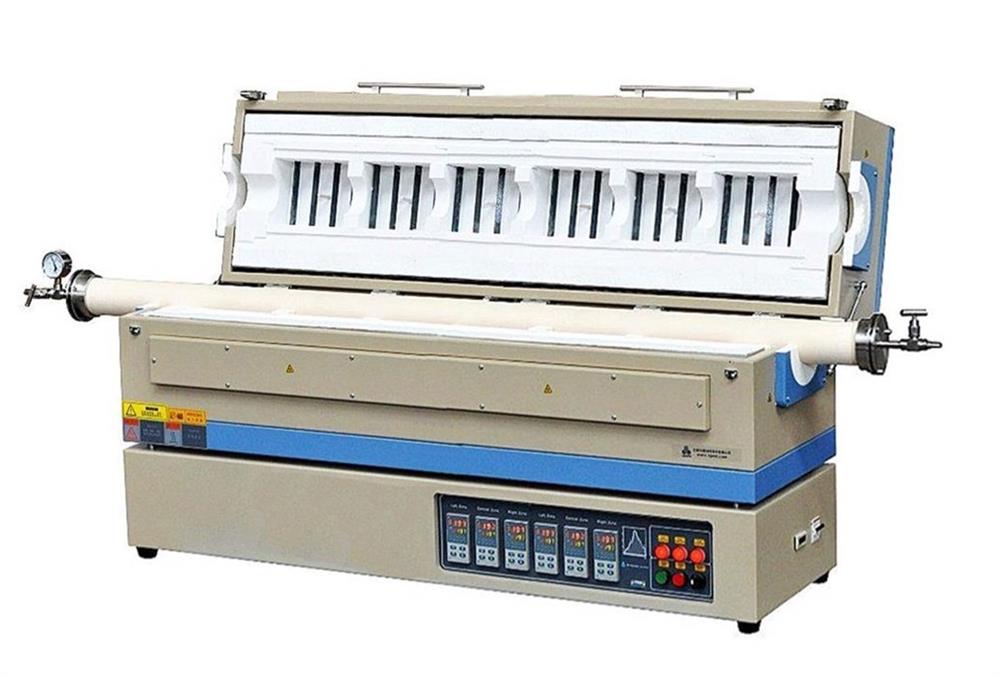

OTF-1500X-6Z è un forno a sei zone a tubo diviso con tubo di allumina e flangia sigillata sottovuoto che lavora fino a 1500°C. Sono installati sei termoregolatori a 30 segmenti con coppie termiche di tipo S e precisione di +/- 1 °C. È un forno eccellente per applicazioni CVD e di ricottura ad alta temperatura.

SPECIFICHE:

Ingresso di potenza 22 KW
Tensione di lavoro  AC220+/- 10% VAC trifase 50/60Hz
(è richiesto un interruttore da 100 A)
Temperatura di lavoro Max. 1500°C 30 minuti
Continuo: 800 -1400°C
Velocità di riscaldamento consigliata 5°C/min.
Tubo di lavorazione

Materiale:  Alumina
Dimensioni: 60 O.D x 51 I.D x 1800mm L
Lunghezza zona di calore
  • Sei zone di riscaldamento:  12" +8" + 8" + 8" + 8" + 12"
  • Lunghezza totale della zona di riscaldamento: 1422 mm ( ~ 56")
  • Zona a temperatura costante: 800 mm +/- 5ºC. ( Se si impostano 6 zone alla stessa temperatura, senza distanziatore di zona. Se non avete bisogno del distanziatore di zona, dovete informarci in anticipo).
  • Lo spazio di riscaldamento a zone incorporato per creare un gradiente termico fino a 100ºC/cm
Dimensioni complessive 1950 mm L × 660 mmW × 762 mmH
Regolatori di temperatura
6 termoregolatori digitali per il controllo di ogni zona di riscaldamentoControllo automatico PID con 30 segmenti programmabili per un controllo preciso della velocità di riscaldamento, della velocità di raffreddamento e del tempo di permanenza.Protezione integrata contro il surriscaldamento e la rottura della termocoppia.La protezione da sovratemperatura e l'allarme consentono il funzionamento senza operatore.Precisione della temperatura di +/- 1 ºC.Porta di comunicazione RS485.Opzionale:
Termoregolatori europei (aggiornamento opzionale)
  • 1 canale di riscaldamento
  • 1 programma di 8 o 24 segmenti
  • Relè di allarme: Forma 'A' e forma 'C' incorporati
  • Comunicazioni digitali: RS485
  • Precisione della temperatura: ± 0,1ºC
  • Ricette: Utilizzando uno strumento per PC è possibile creare ricette che possono essere utilizzate per modificare i parametri operativi del 3000 semplicemente selezionando una nuova ricetta tramite l'HMI. Ciò è molto utile quando più prodotti vengono lavorati con lo stesso controllore, ma richiedono l'impostazione di parametri diversi.
Computer portatile e software (opzionale)

  • Laptop nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (30 giorni di prova gratuita)
  • Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente all'utente di modificare i profili di temperatura, gestire le ricette di trattamento termico e registrare e tracciare i dati per i forni MTI.
  • Il telecomando wireless offre un raggio d'azione fino a 300 metri.
Livello di vuoto
  • 10E-2 torr con pompa per vuoto meccanica di qualità
  • 10-5 torr con pompa molecolare

Posizionamento del blocco termico
  • Sono inclusi due blocchi termici. Fare clic sull'immagine sottostante per imparare come posizionarli all'interno del tubo
  • È possibile ordinare un supporto per la flangia per evitare la rotazione del tubo (fare clic sulla foto in basso a destra).

Elementi di riscaldamento e coppie termiche
Peso netto ~ 300 Kg

Note applicative
  • I forni a tubo con tubo in mullite sono progettati per l'uso sotto vuoto e a bassa pressione < 0,02 Mpa
  • Non utilizzare mai crogioli di grafite e tubi di allumina.
  • Attenzione: Per un funzionamento sicuro, è necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI.
  • La portata dei gas deve essere limitata a < 200 SCCM (o 200 ml/min).
  • Le pressioni del vuoto possono essere utilizzate in sicurezza solo fino a 1300°.C per tutti i forni a tubo di mullite:

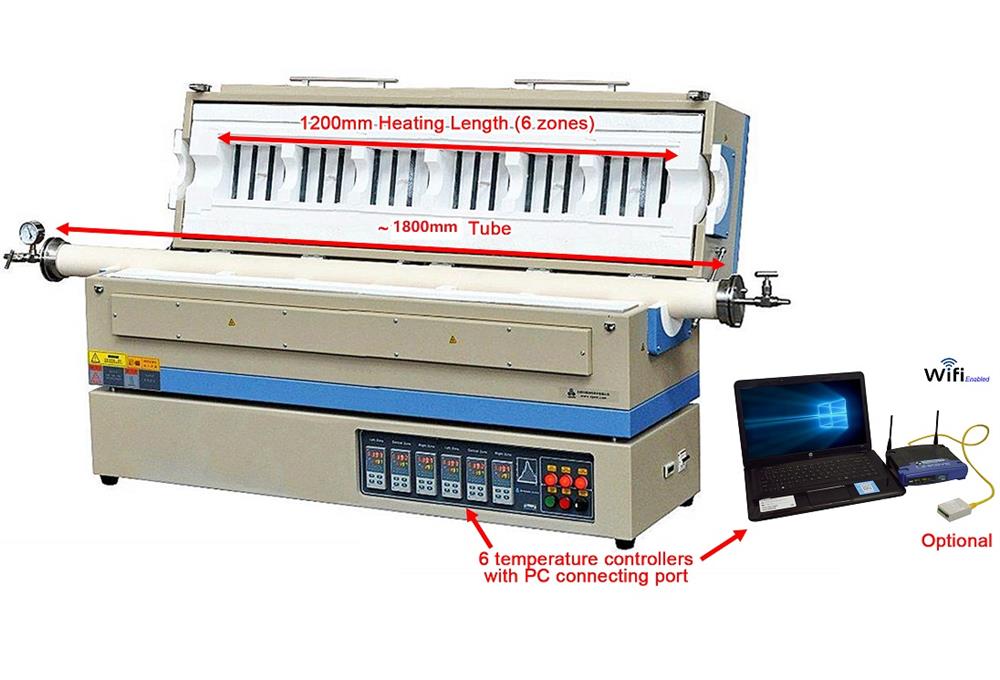

  • Zona di riscaldamento lunga personalizzata fino a 1200 mm L con zona di temperatura uniforme di 700 mm ( +/- 5°C) Il tubo in mullite da 1800 mm è disponibile su richiesta; (clicca sull'immagine qui sotto per vedere lo schizzo)
Istruzioni per il funzionamento


Garanzia
  • Garanzia limitata di un anno con assistenza a vita (le parti consumabili, come i tubi di lavorazione e gli O-ring, non sono coperte dalla garanzia; si prega di ordinare le parti sostitutive ai prodotti correlati indicati di seguito).
  • ATTENZIONE: eventuali danni causati dall'uso di gas corrosivi e acidi non sono coperti dalla garanzia limitata di un anno di MTI.
Conformità
  • Certificato CE
  • La certificazione NRTL (UL61010) o CSA è disponibile su richiesta e con un costo aggiuntivo..
