MTI  |  SKU: OTF1600XIII

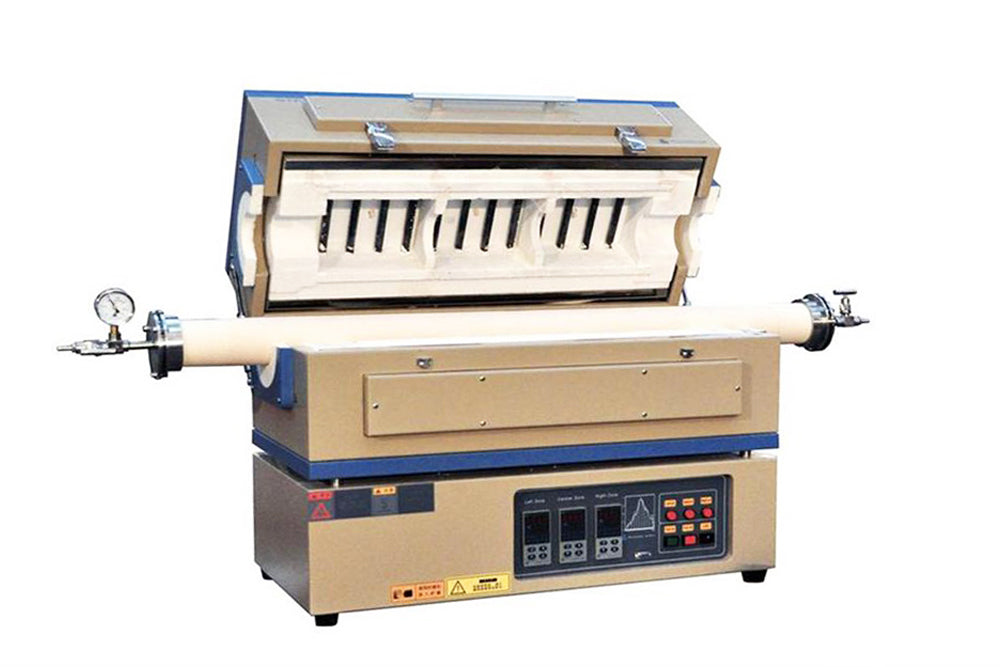

Forno a tubo diviso a tre zone 1600C con flangia e tubo di allumina da 80 mm di diametro. Tubo in allumina - OTF-1600X-III

€0,00
Controllore di temperatura

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno a tubo diviso a tre zone 1600C con flangia e tubo di allumina da 80 mm di diametro. Tubo in allumina - OTF-1600X-III

MTI

OTF-1600X-III è un forno a tubo diviso a tre zone con elemento riscaldante in Kanthal 1650°C di grado SiC, tubo di allumina da 82 mm OD e flangia sigillata sotto vuoto. Sono installati tre regolatori di temperatura a 30 segmenti con accoppiamenti termici di tipo S. Il PID autoregolante basato su microprocessore fornisce un controllo eccellente senza sovraelongazione e con un'accuratezza di +/- 1 °C. È un forno eccellente per lo scambio di tubi di lavorazione per usi multipli fino a 1600°C.

SPECIFICHE:

Ingresso di potenza 9,0 K W
Tensione di lavoro  208-240VAC, 50/60Hz
Temperatura di lavoro max. Temperatura di lavoro 1550°C
Temperatura di lavoro continua 1500°C
Velocità di riscaldamento consigliata <10°C/min.
Tubo di lavorazione

 Tubo di allumina Dimensioni: 80 O.D x 74 I.D x 1200 mm L


I tubi di allumina da Ø50, Ø60 e Ø100 mm sono disponibili su richiesta.

Lunghezza della zona di calore
  • Tre zone di riscaldamento: 200 mm / ciascuna (compresa la spaziatura di 20 mm), 600 mm in totale.
  • Zona a temperatura costante: 350 mm +/- 2ºC.
Temp. Profilo a 1450ºC

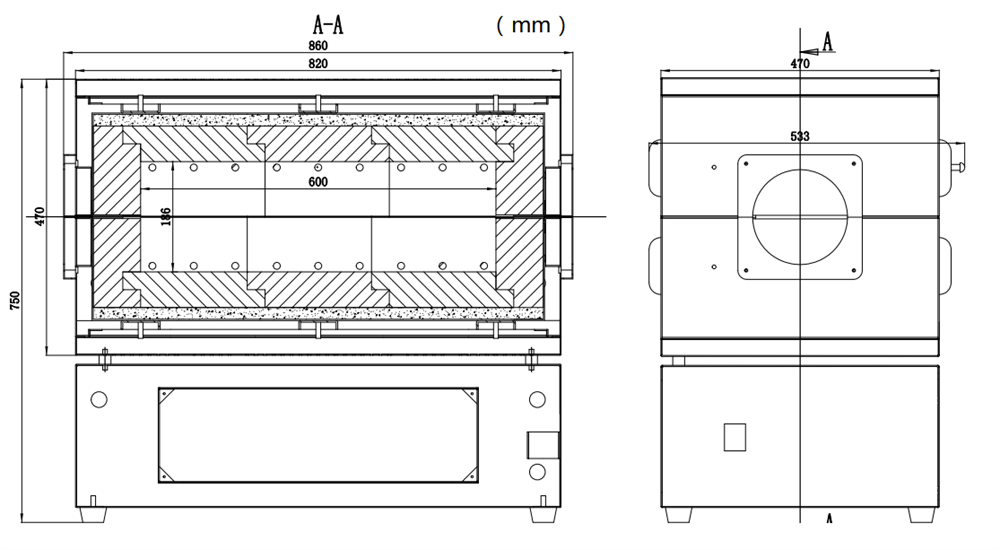

Dimensioni complessive 860 mm × 380 mmW נ680 mmH
Regolatore di temperatura

Interfaccia del termoregolatore

L'interfaccia opzionale modulo di controllo per PC


Eurotherm 3204 opzionale
Regolatore di temperatura standard:
  • Controllo proporzionale-integrale-derivativo (controllo PID) e funzione di autotuning
  • 30 segmenti programmati con fasi di rampa, raffreddamento e dimora
  • Allarme integrato di sovratemperatura e di guasto della termocoppia
  • Tre termocoppie di tipo S.
  • Precisione di controllo della temperatura di +/- 1ºC
  • Porta di comunicazione PC DB9 predefinita (il modulo di controllo PC e il software sono venduti separatamente). Vedere opzionale.
Opzionale:
Computer portatile e software (opzionale)

  • Computer portatile nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (30 giorni di prova gratuita)
  • Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente agli utenti di modificare i profili di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
  • Un telecomando wireless offre un raggio d'azione fino a 300 metri

Posizionamento del blocco termico
  • Sono inclusi due blocchi termici. Si prega di vedere l'immagine qui sotto per imparare come posizionarli all'interno di un tubo
  • È possibile ordinare un supporto per la flangia per evitare la rotazione del tubo (fare clic sull'immagine in basso a destra).

Livello di vuoto
  • 10E-2 torr con una pompa per vuoto meccanica di qualità
  • 10-5 torr con pompa molecolare
Elementi di riscaldamento e coppie termiche
  • 24 pezzi di elementi riscaldanti in carburo di silicio di grado 1600ºC (12 diametro x 150 riscaldamento x 368 lunghezza, mm)
  • 3 pezzi Coppia termica di tipo S incorporata
  • Per ordinare un elemento riscaldante di ricambio, fare clic sull'immagine sottostante
  • Avviso: I clienti installeranno l'asta SiC in loco da soli, come da manuale di istruzioni, perché è facile che si danneggi durante la spedizione.
  •
Cavo di alimentazione e spina
  • Sono inclusi 10 piedi di cavo di alimentazione 10-3 AWG per impieghi gravosi approvato UL. È possibile ordinare un cavo di lunghezza superiore facendo clic sull'immagine in basso a sinistra.
  • La spina non è inclusa. Sfoglia il nostro catalogo per spine compatibili o procurarsene una presso un negozio di ferramenta locale.

Dimensioni e peso netto  160 Kg
Avvertenze
  • I forni tubolari con tubo in allumina sono progettati per l'utilizzo sotto vuoto e a bassa pressione < 0,02 MPa
  • Non utilizzare mai crogioli di grafite in un tubo di allumina.
  • Attenzione: È necessario installare un regolatore di pressione a due stadi su una bombola di gas per limitare la pressione a meno di 3 PSI per un funzionamento sicuro.
 Conformità
  • Certificazione CE
  • La certificazione NRTLo CSA è disponibile a un costo aggiuntivo.
