MTI  |  SKU: OTF-1200X-X-VT

Forno tubolare a 10 zone da 1200 C, 4" con posizioni orizzontali e verticali per sinterizzazione ad alta produttività - OTF-1200X-X-VT

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

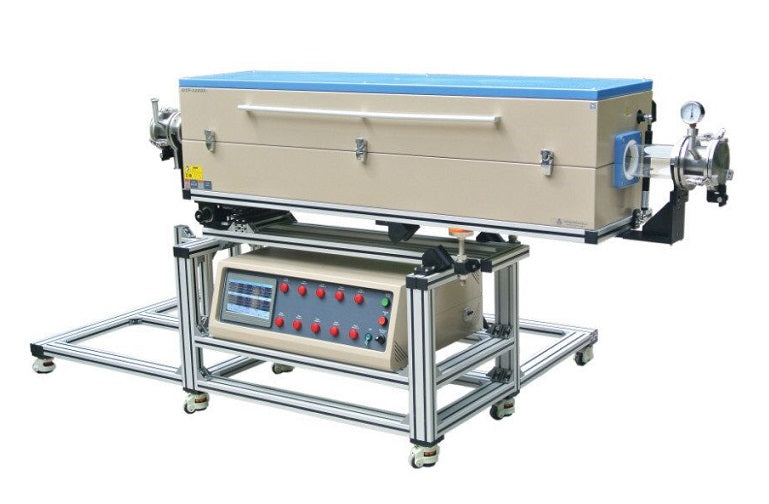

Forno tubolare a 10 zone da 1200 C, 4" con posizioni orizzontali e verticali per sinterizzazione ad alta produttività - OTF-1200X-X-VT

MTI

OTF-1200X-X-VT è un forno a dieci zone da 4" con 10 regolatori di temperatura indipendenti e temperatura massima di lavoro di 1200°C, oltre a una flangia per il vuoto a serraggio rapido. Questo forno a dieci zone può essere utilizzato sia in posizione orizzontale che verticale. Può creare un gradiente termico per la ricerca CVD ad alta produttività o per la sinterizzazione di materiali a gradiente per trovare rapidamente la migliore condizione di temperatura per i materiali.

SPECIFICHE:
  Struttura del forno
  • Cassa in acciaio a doppio strato con raffreddamento ad aria per garantire il massimo risparmio energetico e una temperatura superficiale del forno < 60 °C
  • Elemento riscaldante: Lega Fe-Cr-Al di grado 1300ºC drogata con Mo
  • 10 zone di riscaldamento (120 mm L ciascuna) con 10 coppie termiche e regolatori di temperatura per creare un gradiente termico vario.
  • Accetta tubi di lavorazione con diametro da 1" a 4" e lunghezza di 2000 mm.

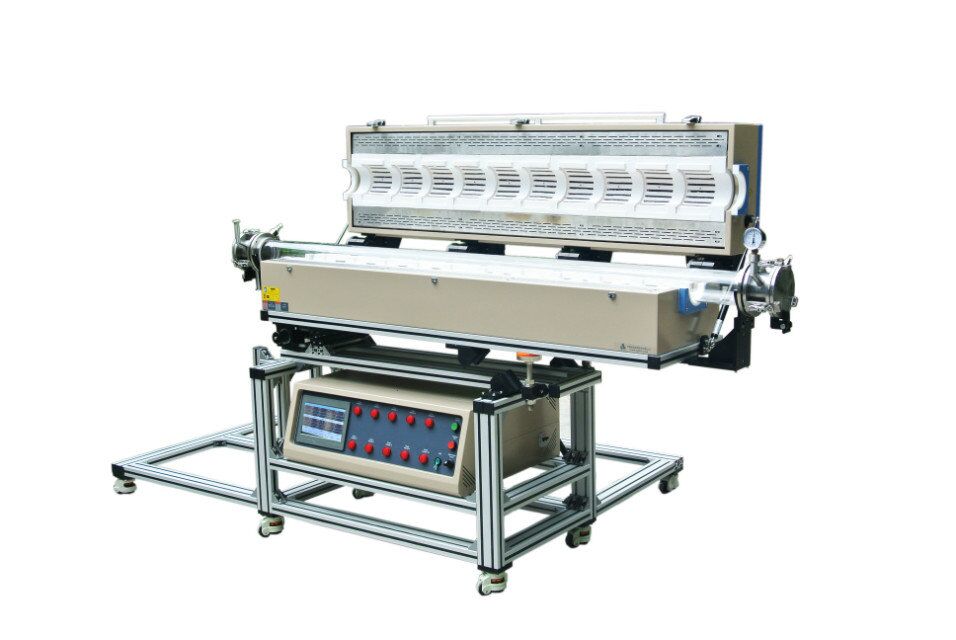

  • Coperchio diviso per facilitare lo scambio dei tubi di lavorazione
  • Flangia per il vuoto a serraggio rapido per il controllo dell'atmosfera

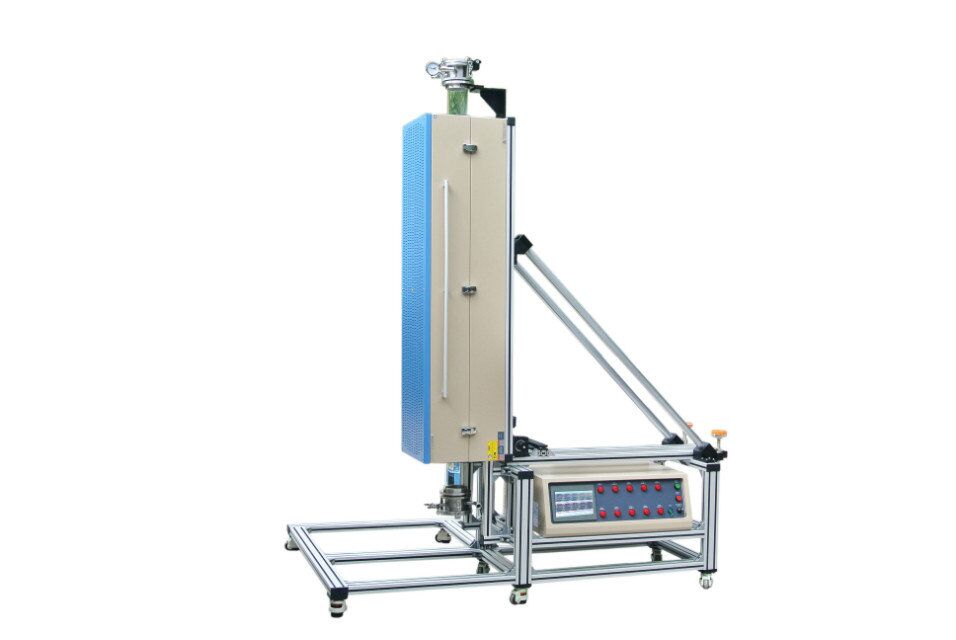

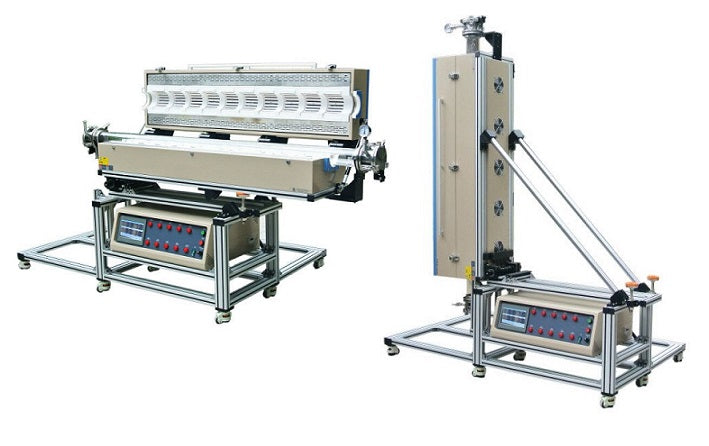

  • Il forno può essere posizionato in orizzontale o in verticale.
  •

Alimentazione e tensione
  • CA 208-240V monofase, 50/60 Hz
  • 12 KW Max. (è necessario un interruttore da 70A)
  • Il cavo di alimentazione è incluso senza spina
 Temperatura di lavoro
  • 1200 °C Max. per < 1 ora sotto gas fluido
  • 1100 °C in presenza di gas fluido
  • 1000 °C sotto vuoto < 1 torr
 Max. Velocità di riscaldamento
        <= 10   °C /min
Tubo di quarzo &
Posizionamento del blocco termico
  • Tubo di quarzo: 100 OD x 96 ID x 2000 L mm (il tubo è consumabile, fare clic sull'immagine qui sotto per ordinare il ricambio).
  • Sono inclusi due blocchi termici in allumina fibrosa, che devono essere posizionati alle due estremità del tubo interno (fare clic sull'immagine in basso a destra).

Flangia per il vuoto
  • Una coppia di flange per il vuoto in acciaio inox è inclusa con flangia di montaggio rapido (un morsetto esterno per una rapida installazione).
    • Flangia sinistra installata con valvola a spillo con attacco per tubo da 1/4" per l'ingresso del gas (foto sotto a sinistra)
    • Flangia destra dotata di porta K25 e digitale anticorrosiva per collegare una pompa del vuoto
    •
Livello di vuoto
  • 5x10-3 torr tramite pompa per vuoto meccanica
  • 5x10-4 torr con pompa turbo
  • La pompa del vuoto non è inclusa. Fare clic sull'immagine sottostante per ordinarne una
  •

Zona di riscaldamento
  • Dieci zone di riscaldamento indipendenti: lunghezza di ogni zona di riscaldamento 120 mm con separatore di larghezza 30
  • Lunghezza totale della zona: 1570 mm
  • Zona a temperatura costante max. Zona a temperatura costante 1000 mm ) se 7 zone riscaldate alla stessa temperatura (entro +/- 2 °C)


Regolatori di temperatura


  • 10 termoregolatori digitali sono integrati per controllare ogni zona di riscaldamento in modo indipendente con 30 segmenti programmabili.
  • Precisione della temperatura di +/- 1 ºC.
  • 10 pezzi di termocoppie di tipo K (una per ogni zona).
  • Porta di comunicazione RS485 integrata e software in dotazione
Opzioni
  • È possibile aggiungere un sistema di erogazione del gas multicanale per applicazioni CVD o di controllo dell'atmosfera (fare clic su PIC in basso a sinistra per ordinare).
  • Si può prendere in considerazione un'unità di controllo della pressione per mantenere una pressione costante (fare clic sull'immagine in basso a destra per ordinare)


 Dimensioni

(cliccare per vedere i dettagli)
 1980×1300×2500mm
 Peso netto
  • TBA
 Garanzia
 Garanzia limitata di un anno per le parti elettriche. (Le parti di consumo, come i tubi di lavorazione, gli o-ring e gli elementi riscaldanti, non sono coperti dalla garanzia; si prega di ordinare i ricambi ai prodotti correlati qui sotto).
Computer portatile e software (opzionale)

  • Laptop nuovo di zecca con Microsoft Window 10 e Microsoft Office 2013 (30 giorni di prova gratuita) per l'uso immediato.
  • Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente all'utente di modificare il profilo di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
Conformità
  • Certificazione CE
  • La certificazione NRTL (UL61010) o CSA è disponibile a pagamento.
 Avviso
  • I forni tubolari con tubo di quarzo/mullite sono progettati per l'utilizzo sotto vuoto e a bassa pressione < 0,2 bar / 3 psi / 0,02 MPa
  • Attenzione: Per un funzionamento sicuro, è necessario installare un regolatore di pressione a due stadi su una bombola di gas per limitare la pressione a meno di 3 PSI. Fare clic qui per imparare l'installazione di un regolatore di gas.
  • * Le pressioni del vuoto possono essere utilizzate in sicurezza solo fino a 1000°C
  • Ta portata dei gas deve essere limitata a<200 SCCM (o 200ml/min) per ridurre gli shock termici alla provetta
