MTI  |  SKU: OTF1200XIIIS60

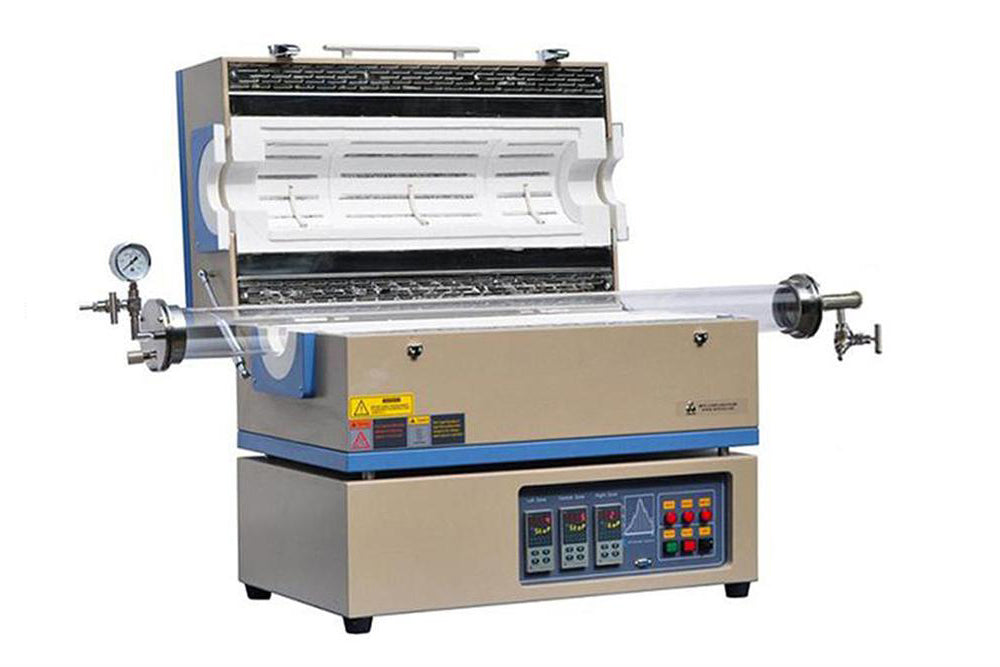

Forno tubolare a 3 zone da 24" L con tubo e flangia al quarzo opzionali (60 - 130 mm, 1200C max.) -OTF-1200X-III-S-UL

€0,00
dimensioni della camera del forno
Certificazione UL/CSA

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Forno tubolare a 3 zone da 24" L con tubo e flangia al quarzo opzionali (60 - 130 mm, 1200C max.) -OTF-1200X-III-S-UL

MTI

OTF-1200X-III-S è un forno a tre zone di 24" di lunghezza (6"+12"+6") divisibile con tubo di quarzo (dimensione selezionabile) e flangia convenzionale. Sono installati tre termoregolatori a 30 segmenti con coppie termiche di tipo K. Il PID autoregolante basato su microprocessore fornisce un controllo eccellente senza sovraelongazione e con una precisione di +/- 1 °C. È un forno eccellente per la ricottura, la diffusione e la sinterizzazione dei campioni in varie atmosfere gassose fino a 1200°C.

SPECIFICHE:
Struttura del forno
  • Cassa in acciaio a doppio strato con due ventole di raffreddamento che garantiscono una bassa temperatura superficiale;
  • Isolamento in allumina fibrosa ad alta purezza a risparmio energetico;
  • Sono inclusi due blocchi di tubi in ceramica fibrosa per bloccare le radiazioni di calore dall'interno del tubo. (I blocchi di ceramica devono essere inseriti completamente nella camera del forno prima del riscaldamento.).
  • Blocco di quarzo (Opzionale) è ideale per ottenere una maggiore pulizia e un vuoto più elevato.
  • Il forno può essere separato dal termoregolatore e posizionato in un luogo remoto.

            Clicca qui per scegliere un crogiolo
Tensione nominale
 AC 208-240V monofase, 50/60 Hz (è necessario un interruttore da 30A; il cavo per le polveri è incluso senza spina)
Consumo di energia
 5KW Max.
Elementi di riscaldamento
 Lega Fe-Cr-Al drogata con Mo
Lunghezza della zona di riscaldamento
  • Tre zone: 610 mm (24") in totale
  • Z1 - Z2 - Z3152,4 mm (6") + 304,8 mm (12") + 152,4 mm (6")
  • +/-1ºC Temperatura costante Zona: 260 mm di lunghezza
  • Zona a temperatura costante +/-2ºC: lunghezza 480 mm (fare clic sull'immagine sottostante per i dettagli)
Tubo in quarzo fuso
Tubi di quarzo
 Modello: OTF-1200X-III-S-UL-60
60 O.D x 55 I.D x 1200 L (mm)		 Modello: OTF-1200X-III-S-UL-80
80 O.D x 72 I.D x 1200 L (mm)		 Modello: OTF-1200X-III-S-UL-100
101 O.D x 92 I.D x 1200 L (mm)		 Modello: OTF-1200X-III-S-UL-5
130 O.D x 122 I.D x 1200 L
Attenzione: I forni tubolari con tubo al quarzo sono progettati per l'uso sotto vuoto e a bassa pressione < 0,12 Mpa (pressione assoluta).
Temperatura di riscaldamento
  • Massima. Temperatura di riscaldamento: 1200°C (<1 ora)
  • Temperatura di riscaldamento continuo: 1100°C
  • Velocità di riscaldamento max. Velocità di riscaldamento: 20°C/min
Regolatori di temperatura


  • Tre controllori di temperatura certificati MTE con 30 segmenti programmabili
  • Funzione PID Auto-Tune integrata con protezione da surriscaldamento e termocoppia rotta.
  • La protezione da sovratemperatura e l'allarme consentono il funzionamento senza operatore.
  • Precisione di temperatura di +/- 1 ºC.
  • Tre termocoppie di tipo K (una per ogni zona).
  • Porta di comunicazione RS485.
Termoregolatori europei (aggiornamento opzionale)
  • 1 canale di riscaldamento
  • 1 programma a 8 o 24 segmenti
  • Relè di allarme: Forma 'A' e forma 'C' incorporati
  • Comunicazioni digitali: RS485
  • Precisione della temperatura: ± 0,1ºC
  • Ricette: Utilizzando uno strumento per PC è possibile creare ricette che possono essere utilizzate per modificare i parametri operativi del 3000 semplicemente selezionando una nuova ricetta tramite l'HMI. Ciò è molto utile quando più prodotti vengono lavorati con lo stesso controllore, ma richiedono l'impostazione di parametri diversi.
Flangia e manometro per il vuoto

  • È inclusa una coppia di flange per il vuoto in SS 304 con doppio O-ring in silicone per alte temperature.
  • Flangia predefinita con raccordi Bard da 1/4'', porta di passaggio per tubo da 1/4'' (per inserto termocoppia da 1/4'' di diametro) e porta per vuoto KF25fare clic sull'immagine in basso a sinistra per vedere i dettagli )
  • Un vuoto/ pressione Il manometro è installato su una flangia laterale
  • Il livello di vuoto può raggiungere 10E-2 torr con una pompa per vuoto meccanica di qualità e 10E-5 torr con una pompa turbo.
  • Opzionale:
    • È possibile scegliere una flangia a cerniera (vedi foto sotto al centro) per facilitare il caricamento dei campioni.
    • È possibile ordinare il sistema digitale molecolare per un vuoto più veloce e migliore
    • È possibile ordinare un supporto per la flangia per evitare la rotazione del tubo (fare clic sulla foto in basso a destra).

Dimensioni
 800 mm (L) x435mm(L) x 670 mm(H)
Peso netto
 ~70 kg
Dimensioni di spedizione 55"(L) x 45"(W) x 45"(H)
Peso di spedizione 340 libbre
Garanzia
 Garanzia limitata di un anno con assistenza a vita. (Le parti di consumo come i tubi di lavorazione, gli o-ring e gli elementi riscaldanti non sono coperti dalla garanzia; si prega di ordinare le parti sostitutive nei prodotti correlati qui sotto).
Computer portatile, software &l (opzionale)

  • Laptop nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (prova gratuita di 30 giorni) 9incluso
  • Sistema di controllo della temperatura basato su Labview (EQ-MTS01) consente agli utenti di modificare i profili di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
  • Il telecomando wireless offre un raggio d'azione fino a 300 metri..
Conformità

  • Certificazione CE
  • La certificazione NRTL o CSA è disponibile su richiesta e con un costo aggiuntivo.
