1000°C Max. Forno di fusione a zona compatta per solidificazione direzionale - OTF-1000-CBZ

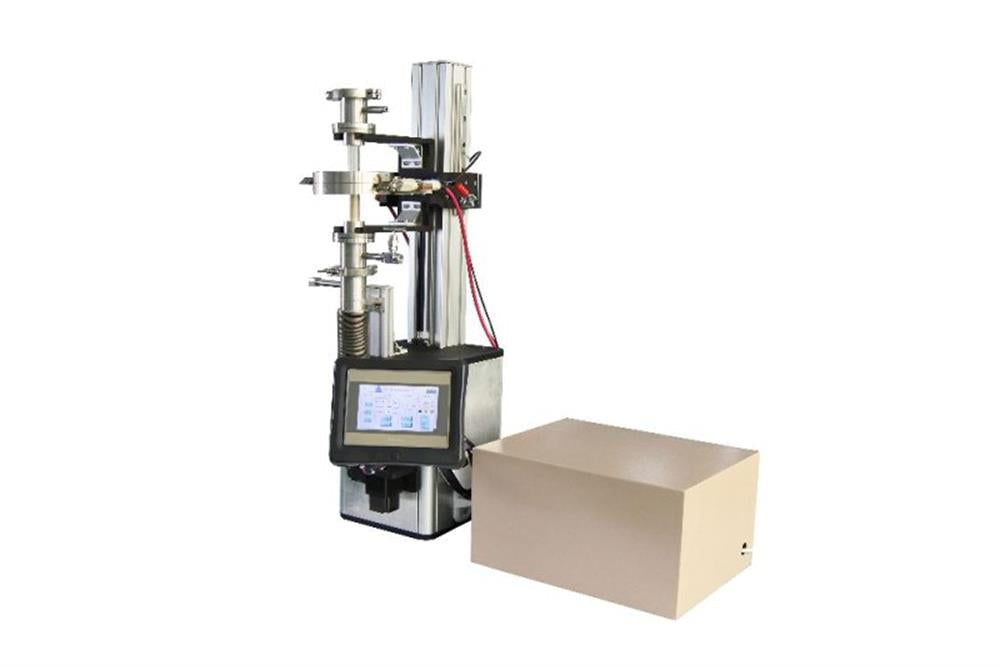

Il forno di fusione a zone OTF-1100-CBZ è un sistema compatto per la crescita di cristalli CZ, Bridgman e per la fusione a zone fino a 1000°C. Il meccanismo di trazione e rotazione di precisione è costruito su un forno a tubo verticale compatto con tubo di quarzo da 1" e flangia sigillata sotto vuoto, che può estrarre il cristallo singolo da una fusione nel crogiolo tramite seme o verso il basso per far crescere il cristallo tramite un capillare. Applicazioni: purificazione della zona di fusione, solidificazione direzionale o crescita di cristalli singoli CZ, Bridgman e zone di fusione per materiali metallici.

Specifiche:

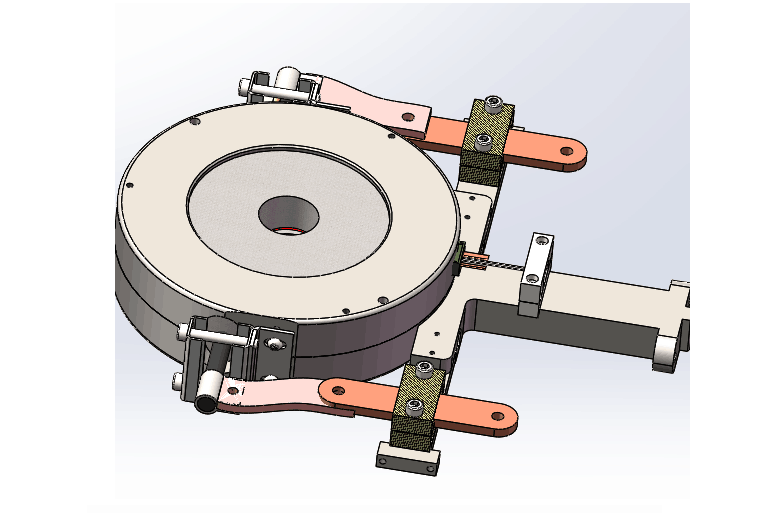

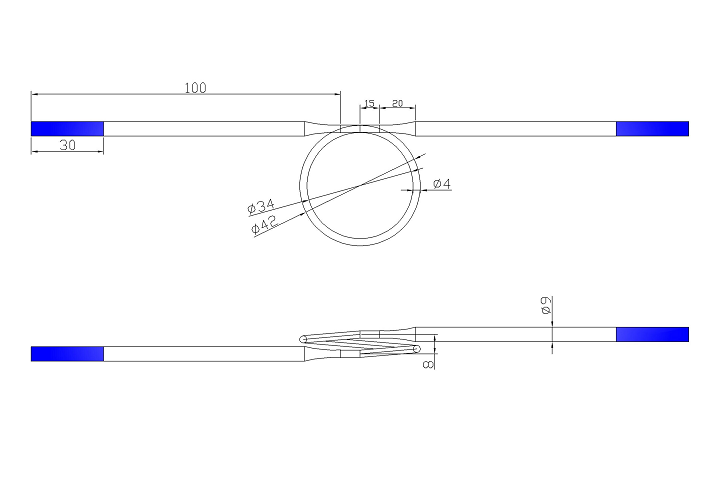

Riscaldatore ad anello	Un riscaldatore ad anello compatto in MoSi2 è fuso in allumina fibrosa con involucro in SS utilizzato per la fusione a zone. La temperatura massima di lavoro è di 1000ºC L'ID del riscaldatore ad anello è di 30 mm La lunghezza della zona di riscaldamento è di circa 6 mm L'anello riscaldante di ricambio è disponibile su richiesta con un costo aggiuntivo.
Potenza	Tensione: AC 220 V, monofase 50/60Hz 1 KW
Controllo PLC	Touch screen, facile da usare Parametri: velocità di trazione a cristallo singolo, velocità di rotazione dell'asta e temperatura di lavoro
Temperatura di lavoro	Riscaldamento a resistenza MoSi2 con riscaldamento a resistenza Temperatura massima di lavoro: 1000°C ( <1h) Temperatura di riscaldamento costante: 950ºC
Tubo e flangia	Tubo di quarzo ad alta purezza da 1" O.D. (tubo più piccolo disponibile su richiesta) Flangia superiore con porta di connessione per il vuoto KF 25, manometro meccanico, valvola di sicurezza ad alta pressione regolabile Flangia inferiore in acciaio inox con porta di mandata del gas e passante da 1/4" per la coppia termica Una coppia termica di tipo S sul fondo del crogiolo per il controllo della temperatura

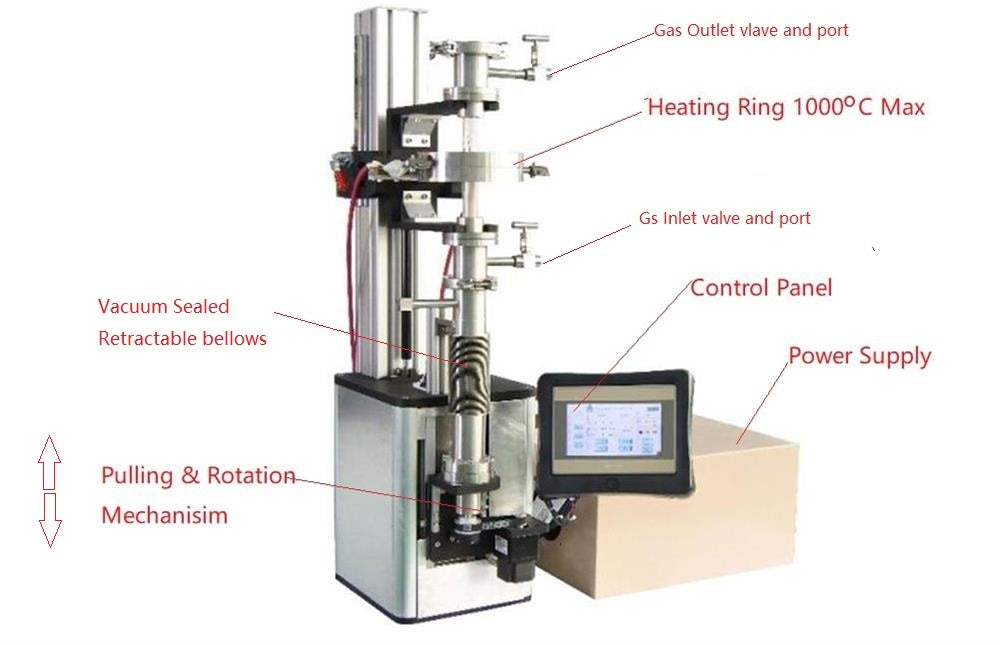

Meccanismo di fusione a zone	La fusione a zone o la solidificazione direzionale avviene spostando il crogiolo in un tubo sigillato sotto vuoto e con soffietti retrattili per passare l'anello di riscaldamento. Velocità di spostamento: 0 - 65 mm/ora  Velocità di rotazione del tubo: 0 - 100 RPM, regolabile Distanza di spostamento: 0 - 65 mm Servomotore controllato La velocità di trazione e di rotazione può essere personalizzata con un costo aggiuntivo
Pompa per vuoto (non inclusa)	10-2 torr tramite pompa del vuoto meccanica a doppio stadio (immagine in basso a destra) 10-5 torr tramite turbopompa (foto in basso a sinistra) Ta pompa del vuoto è opzionale. Fare clic su qui per scegliere una pompa per vuoto.
Conformità	Certificazione CE La certificazione NRTL è disponibile su richiesta, con un costo aggiuntivo.
Garanzia	OUn anno di garanzia limitata con assistenza a vita
Dimensione	Forno verticale: 270 mm x 450 mm x 1050 mm Unità di controllo: 480 mm x 360 mm x 250 mm
Peso netto	75 kg 165 libbre
Video dimostrativo
Nota applicativa	Per la fusione a zone dei materiali metallici, è possibile creare un campione di barre solide dalla polvere prima della fusione a zone tramite CIP, come indicato nel link sottostante. Si prega di leggere l'articolo “Ampio plateau di temperatura per alti ZT in cristalli singoli di SnSe di tipo p fortemente drogati " pubblicato su EnergyEnvironmental Science per riferimento
