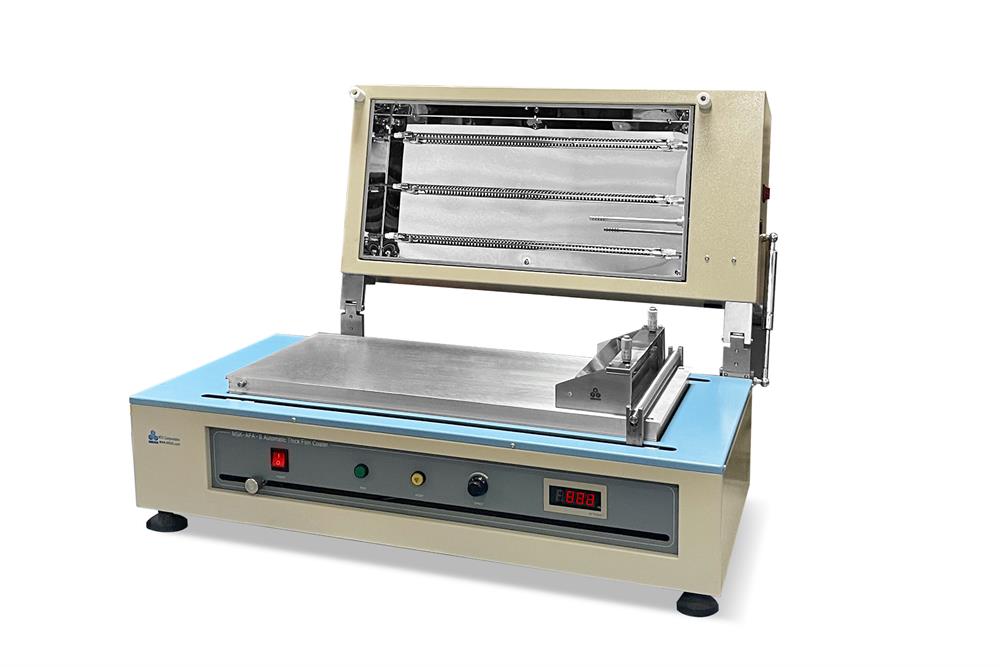

Rivestitore di film a 120°C max. Verniciatrice per film con letto a vuoto (12 "Lx24 "L) e copertura di riscaldamento rapido a infrarossi e lama di taglio da 250 mm-MSKAFAIIVCIR

MSKAFAIIVCIR è un Certificato CE con un letto a vuoto e un coperchio a riscaldamento rapido che riscalda fino a 120ºC. È progettato per produrre film con spessore costante utilizzando applicatori a regolazione micrometrica o applicatori a spessore fisso. È dotata di un sistema di guida stabile per favorire un rivestimento uniforme con tutti i tipi di materiali. I fori dei perni sul letto possono trattenere il foglio di substrato sul letto tramite il vuoto. Ciò è molto utile quando si esegue il rivestimento su un substrato sottile. È uno strumento ideale per la fusione di nastri ceramici e per il rivestimento di elettrodi di batterie agli ioni di litio.

SPECIFICHE

Potenza	Versione 110V, due cavi di alimentazione separati.  Copertura IR, 120VAC, 10A, 1200 W, 50/60Hz, NEMA 5-15P Rivestimento, 120VAC, 18 A, 2160 W, 50/60Hz, NEMA 5-20P Versione 208-240V, un cavo di alimentazione 208-240VAC, 3400 W, 50/60 Hz, senza spina.
Velocità di traslazione	10 - 100 mm/sec variabile [Senza alcun carico, la velocità di traslazione effettiva è di circa 90 mm/s, dato che la velocità nominale è impostata a 100 mm/s. Pertanto, la velocità reale per il rivestimento deve essere calibrata dal cliente stesso utilizzando un righello e un cronometro.] Precisione: 10 mm/sec Controllato da un motore a 24 VDC.
Lunghezza della corsa	10 - 530 mm regolabile tramite l'interruttore di posizione regolabile

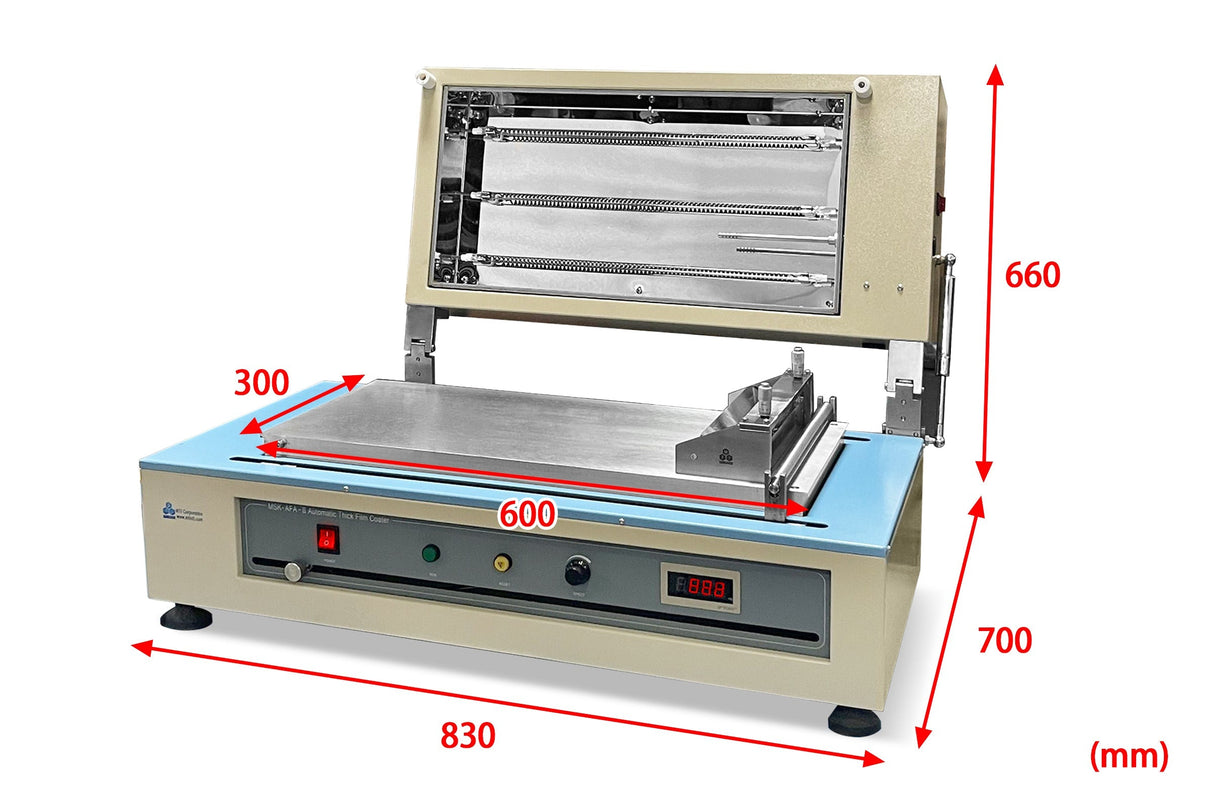

Riscaldamento del letto a vuoto	Il letto a vuoto è realizzato in lega di alluminio con un foro di dimensioni ridotte. Dimensioni del mandrino a vuoto: 600 mm (L) x 300 mm (L) Gli elementi riscaldanti sono incorporati all'interno del letto del vuoto per un riscaldamento uniforme fino a 100ºC Max.  Regolatore di temperatura digitale di precisione con accuratezza di +/- 1ºC Termocoppia di tipo K

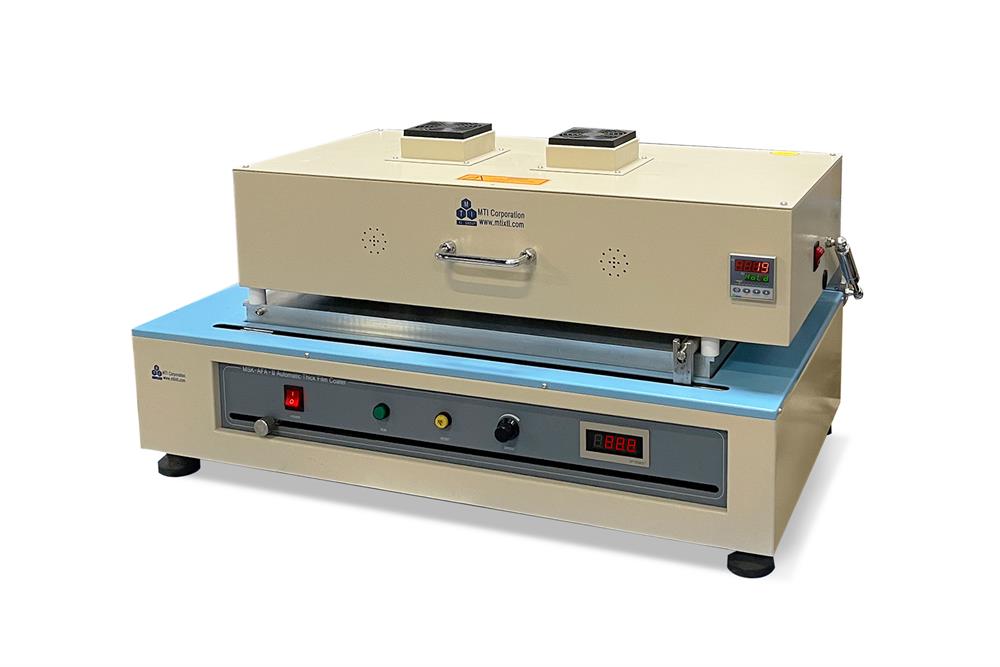

Coperchio a riscaldamento rapido	3 Elemento di riscaldamento elettrico a infrarossi tubolare è installato sul coperchio per il riscaldamento rapido. È installata 1 termocoppia per la lettura della temperatura. Temperatura massima: 120°C Precisione della temperatura: +/- 2°C Velocità di riscaldamento: circa 1,2°C/s
Applicatore di film   Pic. 1 Pic. 2	Applicatore di film micrometrico regolabile da 250 mm di larghezza con spessore regolabile da 0,01 mm a 5 mm (Fig. 1). Nota: il film più sottile che si può ottenere è > 10 micron. L'applicatore di film ibrido opzionale, composto da stampo a lama e a fessura, è disponibile a un costo aggiuntivo (fare clic sull'immagine 2 per vedere le specifiche).
Pompa del vuoto (opzionale)	Fare clic sulla casella di controllo per ordinare la conformità CE Pompa per vuoto senza olio da 120 l/min
Conformità	Certificazione CE La certificazione NRTL o CSA è disponibile su richiesta e con un costo aggiuntivo.
Note applicative	Le figure 1 e 2 mostrano il catodo rivestito per la batteria agli ioni di litio. Fare clic qui per vedere come rivestire una lastra di elettrodo. Si raccomanda di far funzionare la torre di verniciatura sotto un cappa di aspirazione. (Fare clic sulla figura 3 per i dettagli). È necessario un miscelatore a vuoto per rimuovere le bolle d'aria dall'impasto e ottenere rivestimenti uniformi (fare clic sull'immagine 4). Per rendere coerenti i rivestimenti, potrebbe essere necessario un tester di viscosità degli impasti (per maggiori dettagli, fare clic sulla Fig. 5). Potrebbe essere necessario un forno a vuoto per asciugare i film e rimuovere il legante dopo il rivestimento. (Fare clic sulla Fig. 6 per i dettagli). La laminazione è necessaria per garantire una buona densità e adesione dei materiali elettrodici al substrato del collettore di corrente dopo il rivestimento. Selezionare una pressa di laminazione da qui. (Fare clic sulla Fig.7 per i dettagli).                         Pic.1 Pic.2 Pic.3 Pic.4
Idee o opzioni per il fai-da-te	Verniciatore a ultrasuoni         Rotolo per rotolo         Verniciatore a elettrofilatura        Da rotolo a rotolo

PACCHETTO STANDARD
