MTI  |  SKU: YLJ15L

Pressa per pellet idraulica compatta da 15T per l'utilizzo in un box portaoggetti - YLJ-15

€2.555,71
Configurazione

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Pressa per pellet idraulica compatta da 15T per l'utilizzo in un box portaoggetti - YLJ-15

MTI

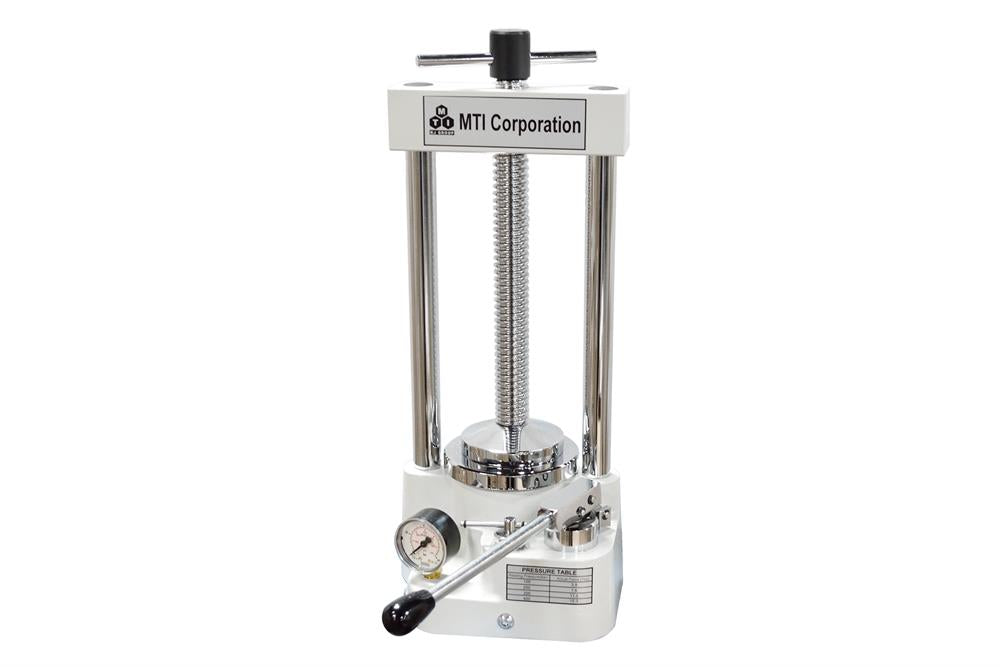

YLJ-15 è una di alta qualità compatto pressa idraulica manuale da 15T, dotata di pompa idraulica incorporata con funzione di ritorno automatico per una rapida rimozione dello stampo e il recupero del campione. La leggerezza e il design completamente ermetico la rendono estremamente adatta a operare all'interno di una scatola a guanti, dove l'ambiente inerte è fondamentale per evitare contaminazioni indesiderate dei campioni. La pressa è prodotta in Europa e si possono scegliere due tipi di altezza, che è adatta per essere inserita nella camera a guanti attraverso la camera Airlock.

SPECIFICHE:
Struttura
  • In acciaio al carbonio con placcatura al Cr (asta di supporto)
  • Fusione di acciaio al carbonio con verniciatura (base)
Pressione massima
  • Pressione normale di esercizio: 7 tonnellate metriche
  • Forza di pressione massima di esercizio: 15 tonnellate metriche con stampo H > 50 mm (per < 5 minuti di mantenimento della pressione)
  • Il manometro è incorporato

Pressione Manometro


Manometro Valore di pressione visualizzato (Bar)
  100
  200  300
 391
Forza effettiva applicata al cilindro idraulico (tonnellata)  3.8
 7.6
  11.5
 15
  • Il manometro visualizza la forza in unità PSI e Bar per una maggiore versatilità (fare clic sull'immagine a sinistra per ingrandirla).
  • Seguire la tabella di conversione della forza sopra riportata per ottenere la forza equivalente applicata al cilindro idraulico in base al manometro.
  • Avviso: Chiudere la leva di rilascio prima di trasportare la pressa nel vano portaoggetti attraverso la camera di sicurezza. Il trasporto con la leva aperta provoca perdite d'olio.

  • Per calcolare la pressione effettiva applicata al pezzo in lavorazione, seguire l'equazione seguente:
    F = P_(Valore della pressione visualizzata dal manometro (GDPV)) × S_(area della sezione trasversale del pistone interno)
    Poiché 1 Bar = 1,0197 kg/(cm)^2, il diametro del pistone è di 7 cm.
    Si supponga che il valore della pressione visualizzata dal manometro sia 100
    F = 101.97 × ? × (D/2)^2 = 3922,78 kg Forza ? Forza di 3,9 tonnellate
    Pertanto, dal valore del manometro alla forza effettiva è 26,31
    Si supponga che il diametro dello stampo sia di 4 cm e che il valore della pressione visualizzata dal manometro sia di 100 bar.
    Quindi, la pressione effettiva sul pezzo in lavorazione è:
    P_(effettiva sul pezzo in lavorazione) = F/S_(area della sezione trasversale del pezzo in lavorazione)
    P_(effettiva sul pezzo in lavorazione) = (3,9 Ton)/(12,56 (cm)^2 ) = 310 Bar
    In generale: P_(effettiva sul pezzo in lavorazione ) = (P_( GDPV)/26,31) / (?*r_(area di crociera del pezzo in lavorazione)^2)
Altezza di sollevamento del cilindro
  • 13 mm (max.)
Dimensioni della macchina
& Spazio di lavoro


  • YLJ-15L: 200 mm (L) x 330 mm (L max) x 480 ~ 715 mm (H)
    • D1: 120 mm D2: 70 mm D3: 125 mm H1: 260 mm H2: 220 mm

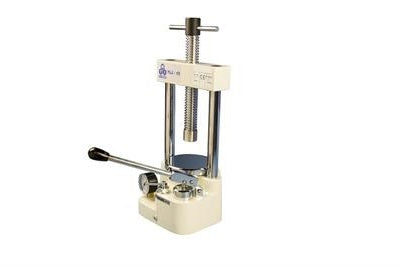

  • YLJ-15S: 200 mm (L) x 330 mm (L max) x 410 ~ 575 mm (H)
    • D1: 120 mm D2: 70 mm D3: 124 mm H1: 180 mm H2: 155 mm
Lunghezza del bilanciere della pressa 180 mm
Schermo protettivo (opzionale)

 È disponibile uno schermo protettivo al costo aggiuntivo di 195 dollari. Per maggiori dettagli, contattare MTI.
Fare clic sul video sottostante per vedere come installare lo scudo sulla pressa.
Nota: lo scudo protettivo non viene fornito con la confezione standard della pressa.
Peso netto 20 kg (44 libbre)
Dimensioni della spedizione 32" x 10" x 10"
Peso della spedizione 60 libbre
Stampi per pressa (opzionali) Fare clic sull'immagine sottostante per ordinare Stampi di pressatura con vari diametri  a un costo aggiuntivo

Garanzia
  • La pressa è stata sottoposta a controlli di qualità negli Stati Uniti e viene fornita assistenza a vita.
  • Garanzia standard limitata di un anno (estensione 5 anni La garanzia estesa di 5 anni è disponibile a un costo aggiuntivo)
Conformità
  • Certificazione CE
Note applicative

  • Attenzione: I clienti devono sempre indossare occhiali protettivi durante le operazioni all'interno del vano portaoggetti.
  • Non sollevare il cilindro inferiore (pistone) oltre la distanza massima di spostamento (13 mm).
  • Questa pressa compatta può essere collocata all'interno della scatola a guanti per pressare materiali sotto gas inerte.
Video sul funzionamento
                    (Per sapere come utilizzare gli stampi di pressatura, fare clic sul video a destra)

 PACCHETTO STANDARD:

No. Descrizione Quantità Immagine
1 Pressa da laboratorio YLJ-15L con pompa idraulica incorporata 1 unità
2 Manuale operativo CD 1 pezzo
