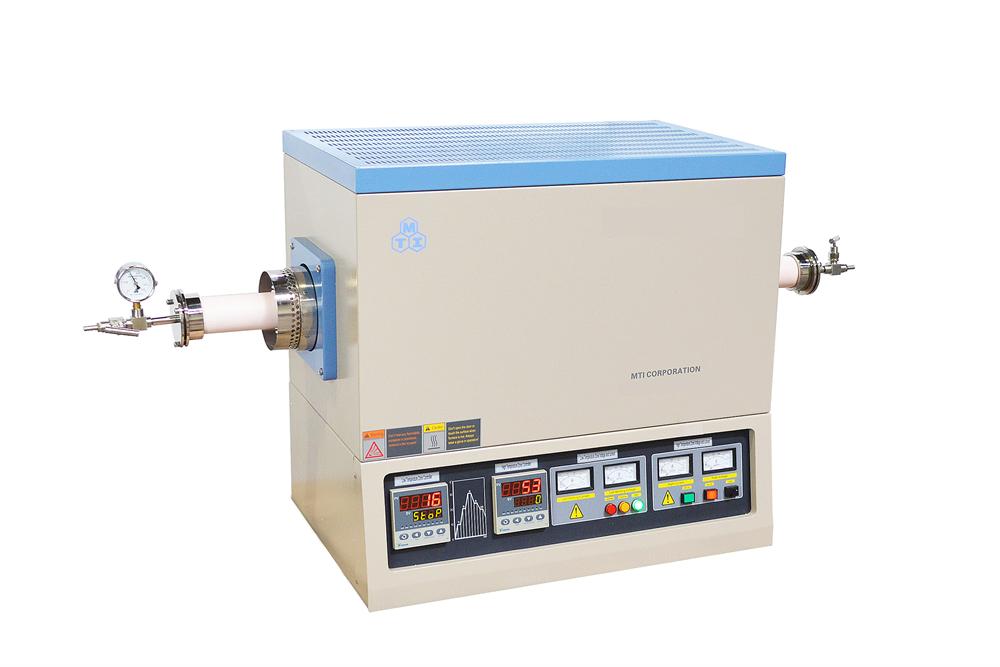

1500C Max. Horno tubular de doble zona con tubo opcional de mullita de 2", 3" o 4" GSL-1500X-II-LD

MTI

GSL-1500X-II es un horno tubular de doble zona. Cada zona de calentamiento tiene una longitud de 12" y está controlada por dos reguladores digitales de temperatura de precisión de 30 segmentos independientes. Una zona se calienta con elementos de MoSi2 y otra zona es calentada por SiC hasta 1500ºC, por lo que el horno tubular puede crear los diferentes gradientes térmicos mediante el ajuste de la temperatura de dos zonas o zona de temperatura constante más larga. Es un horno excelente para preparar materiales funcionales bajo gradiente térmico, y también se puede utilizar para el crecimiento de película epitaxial por CVD o PVD con un sistema de vacío.

Especificaciones:

Estructura del horno

  • Carcasa de acero de doble capa con dos ventiladores de refrigeración, que aseguran una baja temperatura superficial
  • Aislamiento de alúmina fibrosa de alta pureza para ahorrar energía

Potencia

  • 9 KW
  • Requiere 60A Interruptor disyuntor de aire

Tensión

  • AC 220-240 Monofásico, 50/60 Hz

Longitud de la zona de calefacción

  • Dos zonas calentadas por separado
    • Zona 1: temperatura de trabajo 800 - 1500ºC (calentada por SiC ), longitud: 12" (300 mm)
    • Zona 2: temperatura de trabajo 800 - 1500ºC (calentada por MoSi2) calentamiento 12" (300 mm)
  • Longitud de la zona de temperatura constante: 14" dentro de +/-2ºC ( si hay dos zonas a la misma temperatura )
  • Máx. Velocidad de calentamiento 10ºC/min

Tamañodel tubo de mullita

GSL-1500X-II-50
50,8 mm D.E. x 44,5 mm D.I.
x 1000 mm Longitud 		GSL-1500X-II-75
76,2 mm D.E. x 70 mm D.I.
x 1000 mm Longitud 		GSL-1500X-II-100
102 mm de diámetro exterior x 92 mm de diámetro interior
x1000 mm de longitud

Tubo y brida
    • Tubo de mullita fabricado en EE.UU., que presenta una resistencia al choque térmico muy superior a la del tubo de alúmina.
    • Se incluye brida de sellado al vacío de acero inoxidable con válvula y medidor.
    • El bloque térmico está incluido. Vea la imagen de abajo para saber cómo colocarlo.
    • Puede pedir un soporte de brida para evitar que el tubo gire (haga clic en la imagen de abajo a la derecha).

Haga clic aquí para pedir repuestos
Puertos de montaje
  • Para aumentar el caudal y conseguir un alto vacío, puede sustituir el racor estándar de la manguera por el adaptador adaptador KF25Haga clic en el subrayado para realizar el pedido.
  • Para suministrar gas a alta presión, puede sustituir el racor de manguera de púas estándar por el racor de sellado frontal VCR. Racor de cierre frontal VCRpara realizar el pedido.

Control de temperatura
    • PControl automático de ID mediante SCR (rectificador controlado de silicio) control de potencia
    • 30 segmentos programables para un control preciso de la velocidad de calentamiento, la velocidad de enfriamiento y el tiempo de permanencia.
    • Alarma y protección de sobretemperatura incorporadas que permiten el funcionamiento sin la presencia del operario.
    • Precisión de temperatura de +/- 1 ºC.

    Elementos calefactores

    • Zona uno: 8 unidades de barras de SiC tipo U (grado 1500C)
    • Zona dos: 8 varillas de MoSi2 tipo U (grado 1800C )
    Cable de alimentación y enchufe
    • 10 pies de longitud 8-3 AWG de alta resistencia UL aprobado cable de alimentación está incluido
    • El cable de longitud extra se puede pedir haciendo clic en la imagen de abajo
    • El enchufe no está incluido. Usted puede ordenar de su ferretería local de acuerdo con el enchufe hembra en su laboratorio, o pedir desde el enlace de abajo (50A enchufe)

    Dimensiones

    780 L x 450 W x 720 H,mm

    Peso neto

    150 kg

    >Garantía
    Garantía limitada de un año (Las piezas consumibles, como tubos de procesamiento, juntas tóricas y elementos calefactores, no están cubiertas por la garantía; solicite la sustitución en los productos relacionados que se indican a continuación).

    Ordenador portátil, software y WiFi Control
    (Opcional)
    Ordenador portátil nuevo con Microsoft Window 10 y Microsoft Office 2013 (30 días de prueba gratuita)
    Sistema de control de temperatura basado en Labview (EQ-MTS01) permite a los usuarios editar perfiles de temperatura, gestionar recetas de tratamiento térmico, registrar y trazar datos para hornos MTI.
    Un mando a distancia inalámbrico proporciona hasta 300 metros de alcance operativo.
    Eurotherm controlador de temperatura de precisión con +/-0,1 ° C de precisión está disponible bajo petición en el costo adicional.
    Certificado
    • Certificado CE
    • NRTL / CSA Certificación está disponible bajo petición, se aplicarán cargos adicionales

    Tamaño de envío

    47" x 45" x 45"(1200L x 1150W x 1150Hmm)

    Peso del envío

    396 libras

    Aviso

    Cómo montar el tubo cerámico y la brida de vacío para el horno tubular MTI
    Advertencias
    Haga clic aquí para conocer la instalación
    • Los hornos tubulares con tubos de alúmina están diseñados para su uso en vacío y a baja presión < 0,2 bar/ 3 psi
    • El caudal de gases debe limitarse a < 200 SCCM
    • Atención: Debe instalarse un regulador de presión de dos etapas en la botella de gas para limitar la presión por debajo de 3 PSI para un funcionamiento seguro. Haga clic aquí para conocer la instalación de un regulador de gas.
