MTI  |  SKU: OTF1600XIII

1600C Horno de tubo partido de tres zonas con brida y tubo de alúmina de 80 mm de diá. Tubo de alúmina - OTF-1600X-III

€0,00
Controlador de temperatura

Entrega y envío a la UE

Añadiremos en el presupuesto los gastos de envío, seguro y despacho de aduanas.

1600C Horno de tubo partido de tres zonas con brida y tubo de alúmina de 80 mm de diá. Tubo de alúmina - OTF-1600X-III

MTI

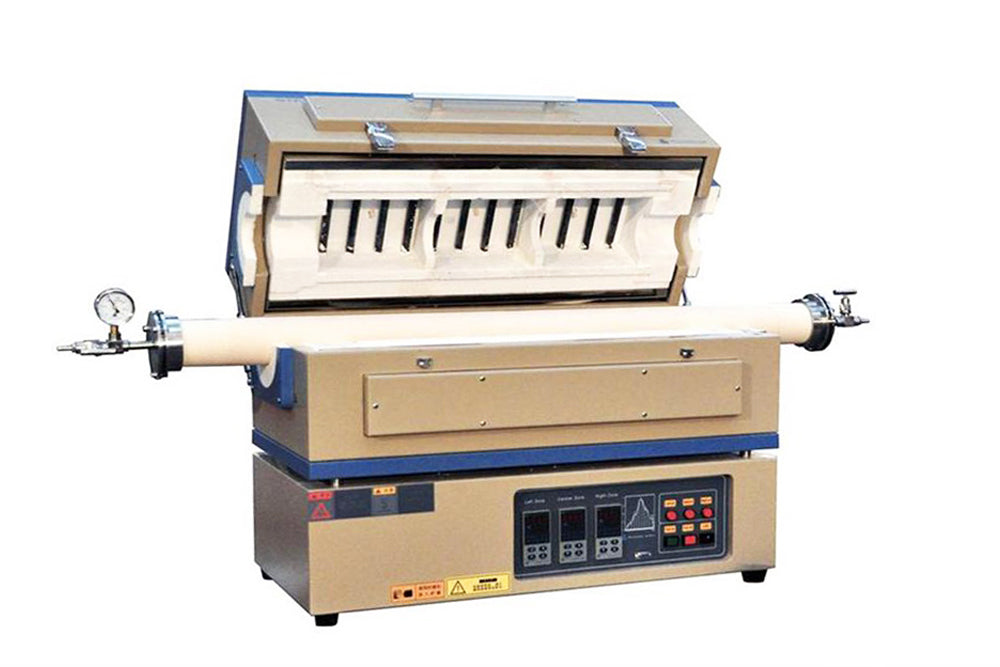

OTF-1600X-III- es un horno tubular divisible de tres zonas con elemento calefactor de SiC Kanthal de 1650°C, tubo de alúmina de 82 mm de diámetro exterior y brida sellada al vacío. Se instalan tres 30 segmentos de controladores de temperatura con acoplamientos térmicos tipo S. El PID autoajustable basado en microprocesador proporciona un control excelente sin sobrepasamientos y con una precisión de +/- 1°C. Se trata de un horno excelente para el intercambio de tubo de procesamiento para usos múltiples hasta 1600°C.

ESPECIFICACIONES:

Potencia de entrada 9,0 K W
Voltaje de trabajo 208-240VAC, 50/60Hz
Temperatura Temperatura de trabajo 1550°C
Temperatura de trabajo continuo 1500°C
Velocidad de calentamiento recomendada <10°C/min.
Tubo de procesamiento

Tubo de alúmina Tamaño: 80 O.D x 74 I.D x 1200mm L

Los tubos de alúmina de Ø50, Ø60 y Ø100 mm están disponibles bajo pedido.

Longitud de la zona de calentamiento
  • Tres zonas de calentamiento: 200 mm / cada una (incluida una separación de 20 mm ), 600 mm en total.
  • Zona de temperatura constante: 350 mm +/- 2ºC.
Temp. Perfil a 1450ºC

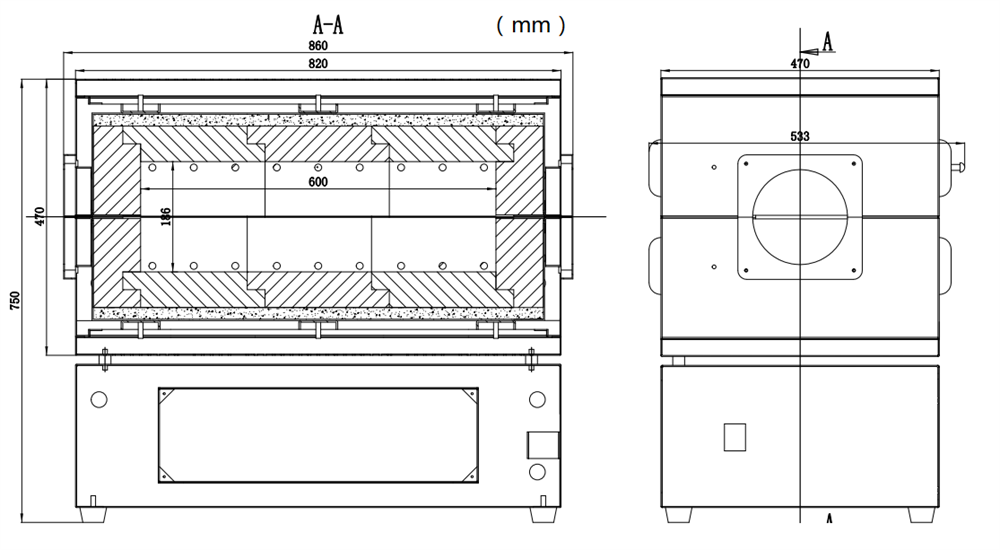

Dimensiones totales 860 mm × 380 mmW נ680 mmH
Controlador de temperatura

Interfaz del controlador de temperatura

El módulo de control PC opcional


Opcional Eurotherm 3204
Controlador de temperatura estándar:
  • Control proporcional-integral-derivativo(control PID) y función de autoajuste
  • 30 segmentos programados con pasos de rampa, refrigeración y vivienda
  • Alarma de sobretemperatura incorporada y alarma de fallo de termopar
  • Tres termopares tipo S.
  • Precisión de control de temperatura de +/- 1ºC
  • Puerto de comunicación con PC DB9 predeterminado (el módulo de control para PC y el software se venden por separado. Véase opcional.
Opcional:
Ordenador portátil y software (opcional)
  • Ordenador portátil nuevo con Microsoft Windows 10 y Microsoft Office 2013 (30 días de prueba gratuita)
  • Sistema de control de temperatura basado en Labview(EQ-MTS01) permite a los usuarios editar perfiles de temperatura, gestionar recetas de tratamiento térmico, registrar y trazar datos para hornos MTI
  • Un mando a distancia inalámbrico proporciona hasta 300 metros de alcance operativo

Colocación del bloque térmico
  • Se incluyen dos bloques térmicos. Vea la imagen de abajo para aprender cómo colocarlos dentro de un tubo
  • Puede solicitar un soporte de brida para evitar que el tubo gire (haga clic en la imagen de abajo a la derecha).
Nivel de vacío
  • 10E-2 torr con una bomba de vacío mecánica de calidad
  • 10-5 torr por bomba molecular
Elementos calefactores y parejas térmicas
  • 24 unidades de elementos calefactores de carburo de silicio de 1600ºC (12 de diámetro x 150 de calentamiento x 368 de longitud, mm)
  • 3 pares térmicos tipo S incorporados
  • Por favor, haga clic en la imagen de abajo para pedir un elemento de calefacción de repuesto
  • Atención: Los clientes instalarán la varilla de SiC in situ por sí mismos como un manual de instrucciones debido a que son fáciles de dañar durante el envío
Cable de alimentación y enchufe
  • Se incluye un cable de alimentación de 10 pies de largo 10-3 AWG de alta resistencia aprobado por UL. Se puede pedir un cable más largo haciendo clic en la imagen de abajo a la izquierda.
  • El enchufe no está incluido. Busque en nuestro catálogo enchufes compatibles u obtenga uno en una ferretería local.
Dimensiones y peso neto 160 Kg
Advertencias
  • El tubo hornos con tubo de alúmina están diseñados para su uso en condiciones de vacío y baja presión < 0,02 MPa
  • No utilice nunca un crisol de grafito con tubo de alúmina.
  • Atención: Debe instalarse un regulador de presión de dos etapas en una botella de gas para limitar la presión por debajo de 3 PSI para un funcionamiento seguro.
Conformidad
  • Certificado CE
  • La certificación NRTL o CSA está disponible con un coste adicional.
