Conjunto de sellado al vacío para horno tubular de 80 mm de diámetro con válvula / medidor de vacío - EQ-FL-80

Se trata de un par de conjunto de sellado inteligente para el horno de vacío de tubo para apretar ambos extremos del tubo OD 80 mm sin ningún tipo de soldadura y encolado.

• Fabricado en acero inoxidable con juntas tóricas dobles de silicona de alta temperatura en cada brida.

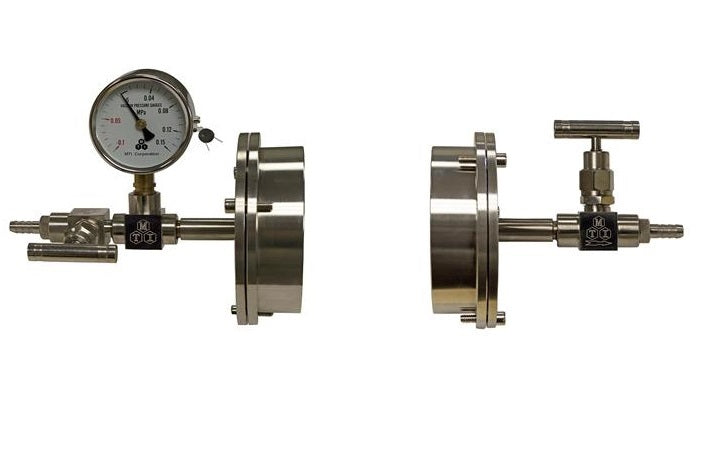

• En un extremo de la brida tiene un medidor de vacío con una válvula adjunta, y en el otro extremo tiene la única válvula.
• Sellado del tubo apretando los tornillos en la brida sin soldaduras ni pegamentos.
• Conector de manguera de 1/4" en ambos extremos.
• El conjunto de sellado al vacío de 1/4" de diámetro se conectará con la manguera de goma de 1/4".
• Diseñado para el horno tubular MTI OTF-1200X-80.
• Excelente para cualquier tipo de tubo: cerámica, vidrio, cuarzo y tubo de acero.
El kit de montaje sellará 80 - 82 mm de diámetro (3-1/8 ~~ 3-1/4" Dia) del tubo de cuarzo.

El paquete incluye	Una brida con manómetro y válvula, una brida con válvula, dos anillos de sellado de acero, cuatro juntas tóricas de silicona de alta temperatura ( 300oCMáx., y seis tornillos
Nivel de vacío	10E-2 torr mediante una bomba mecánica 10E-5 torr mediante una pequeña turbobomba y 10-6 torr con una turbobomba de alta velocidad
Dimensiones	Haga clic para ampliar
Vídeo de instalación
Cómo sellar un tubo de cuarzo utilizando el montaje, por favor, siga las fotos de abajo:
Advertencia	Debe poner un bloque de tubo refractario delante de la brida (ver foto abajo) para evitar que la radiación de calor derrita la junta tórica de silicona. Puede pedir un bloque cerámico en productos relacionados. Por favor, no apriete demasiado los tres tornillos hexagonales de las bridas para evitar incidentes de sobrepresión. El par de apriete recomendado es de 35~40 pulgadas-lbs. Por motivos de responsabilidad, MTI no recomienda ni aprueba el uso de gases tóxicos, inflamables o corrosivos con nuestros conjuntos de bridas. Póngase en contacto con nosotros si tiene alguna duda.
Opcionales	Haga clic aquí para solicitar el vacuómetro digital para el control preciso del vacío hasta 10-4 torr Para la aplicación CVD, por favor elija vacuómetro anticorrosivo ( haga clic en la imagen de abajo a la izquierda 2 ) >Puede elegir varios finales de racor como opciones ( haga clic aquí para pedirlos por separado ) Puede hacer clic aquí para pedir un caudalímetro para controlar el flujo de gas Puede pedir un soporte de brida para evitar que el tubo gire ( imagen de abajo a la derecha)
