MTI  |  SKU: MSK-UW-D2000W

Soldadora de metales por ultrasonidos de doble estación de 2000 W (máx. 25 capas) con fijación sobre raíl deslizante, 20 kHz - MSK-UW-D2000W

€0,00

Entrega y envío a la UE

Añadiremos en el presupuesto los gastos de envío, seguro y despacho de aduanas.

Soldadora de metales por ultrasonidos de doble estación de 2000 W (máx. 25 capas) con fijación sobre raíl deslizante, 20 kHz - MSK-UW-D2000W

MTI

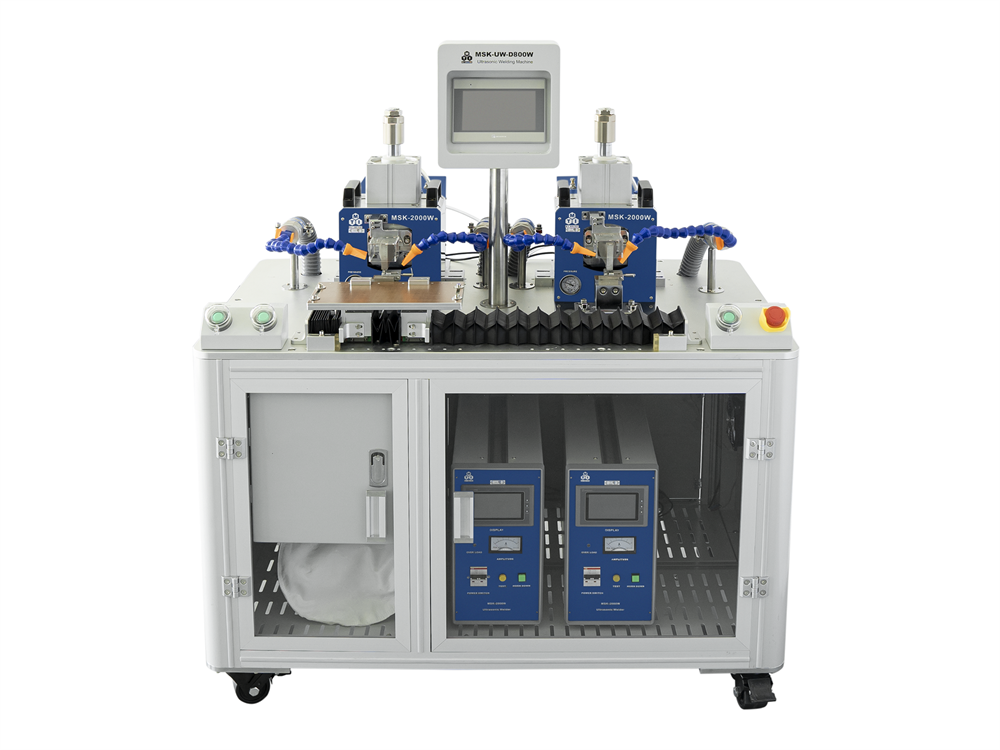

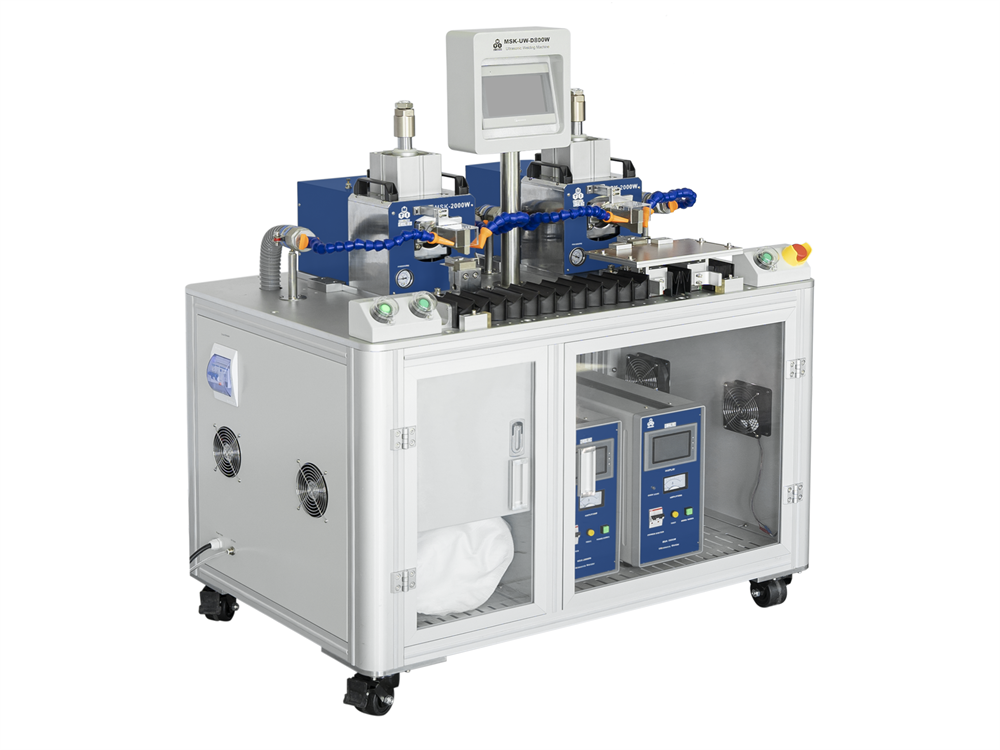

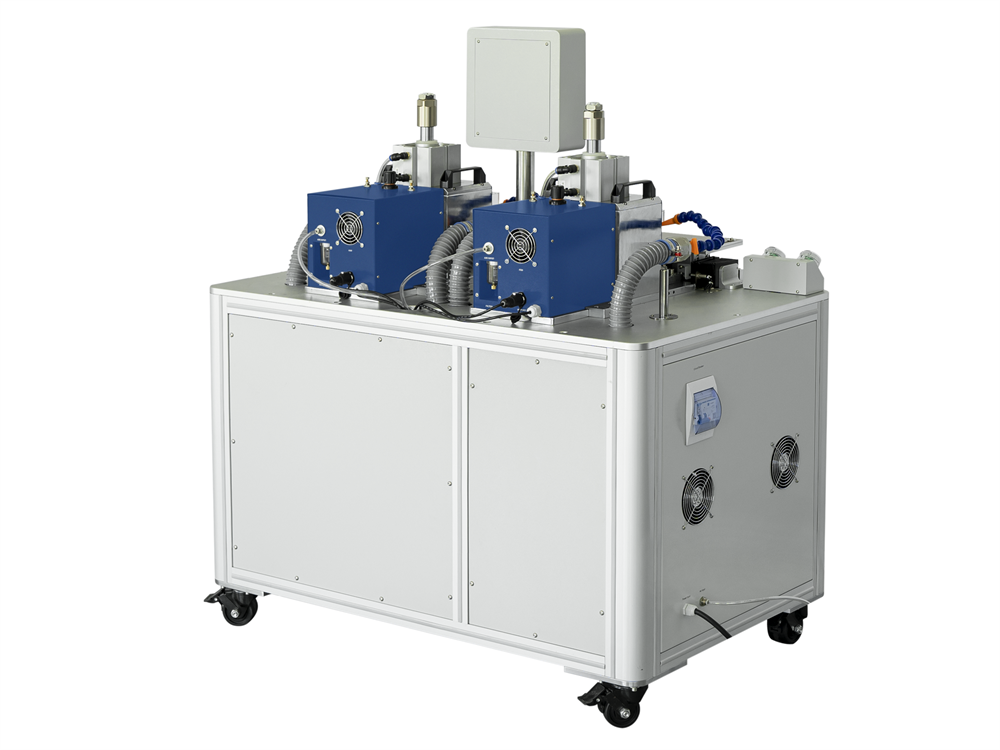

MSK-UW-D2000W es una soldadora de metal por ultrasonidos con certificación CE, con un controlador de pantalla táctil y un accesorio sobre raíl deslizante. Está diseñado para la soldadura de láminas de electrodos apilados (cobre y aluminio) y lengüetas en colectores de corriente para preparar células de Li-ion en laboratorios de I + D.
La configuración de doble estación permite la separación de la soldadura de ánodo y cátodo y sus parámetros de soldadura se pueden establecer indiviudally.
Un accesorio se puede utilizar para acomodar tanto la célula de bolsa y lengüetas para la soldadura y deslice hacia la izquierda y la derecha.

MTI ha concedido la patente 201920351987.X para la máquina de soldadura ultrasónica de lengüetas MSK-800W desde noviembre de 2019.

ESPECIFICACIONES:


Características
  • Estaciones duales para soldadura anódica y catódica. Los parámetros de soldadura se pueden ajustar individualmente.
  • Un accesorio para celda de bolsa con extrusión del mismo lado o extrusión de dos lados.
  • Cuatro funciones de soldadura con pre-soldadura y soldadura de lengüeta cátodo/ánodo
  • Programas de soldadura preestablecidos seleccionables para Al y Cu (Nota: La potencia de soldadura puede reajustarse para adaptarse a las necesidades de soldadura de otros tipos de metales como Au, Fe, Ni, Ag...);
  • Se pueden almacenar hasta cuatro recetas en los programas de soldadura de Al o Cu.
Potencia Tensión de entrada: AC220V±10%, monofásica, 50/60Hz
Consumo de potencia Potencia de entrada: 2600W
Potencia de salida de ultrasonidos: 2000W (máx. 25 capas), ajustable
Área de soldadura

4mm(L) x 4mm(W) (Se incluyen dos cabezales de soldadura estándar)
Tiempo de soldadura 0.01-1 s, ajustable
Célula de bolsa para soldar

Pestañas en el mismo lado: L1: Máx. 380 mm, L2: Mín. 6 mm;
W1: Máx. 210 mm, W2: Mín. 6,5 mm, W3: Máx. 206,5 mm

Pestañas en ambos lados: L1: Máx. 380 mm, L2: Mín. 6 mm,
W1: Máx. 75 mm, W4: Máx. 50 mm
Frecuencia ultrasónica 20K Hz
Control neumático (no incluido)
 Se requiere una presión de aire de 85 psi para el funcionamiento (Compresor de aire no incluido. Haga clic aquí para pedirlo)
Atención: Si se utiliza una botella de gas en lugar de un compresor de aire(pic2), debe instalarse un regulador de presión de dos etapas(pic1) en la botella de gas para limitar la presión dentro del rango de trabajo requerido para un funcionamiento seguro. Haga clic aquí para obtener información sobre la instalación de un regulador de gas.
Conformidad Certificado CE
La certificación NRTL está disponible bajo petición con un coste adicional.
Nota de aplicación
  • Las lengüetas de níquel y aluminio pueden soldarse a distintos tipos de sustratos colectores de corriente (aluminio o cobre) para fabricar electrodos de baterías.

Compruebe también la versión 800W 15 capas
