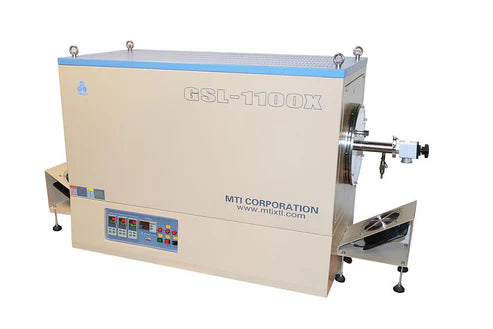

Forno tubolare a 3 zone con tubo da 8,5" - 11" e flangia (1100C, zona di riscaldamento 12"+12"+12") - GSL-1100X-XX-III

MTI

Il forno GSL-1100X-XX-III è un forno a tre zone con tubo al quarzo da 8,5" o 11" di diametro esterno e flange per il vuoto. Le valvole a spillo e il vacuometro sono preinstallati per un utilizzo immediato. Tre controllori programmabili a 30 segmenti sono incorporati con coppia termica di tipo K. Il controllo PID basato su microprocessore fornisce un controllo eccellente senza sovraelongazione e una precisione di +/- 1 ºC. È stato ampiamente utilizzato nei laboratori di materiali o chimici per sinterizzare tutti i tipi di campioni di nuovi materiali sotto vuoto o in altre condizioni di gas. È uno strumento eccellente per i processi di ricottura, diffusione e sinterizzazione.

SPECIFICHE

Modello GSL-1100X-8.5-III GSL-1100X-11-III
Dimensioni del tubo di quarzo fuso
  • Tubo di quarzo ad alta purezza
  • Attenzione: il tubo di quarzo è fragile, si prega di maneggiarlo con cura. La garanzia non copre il tubo rotto dall'uso
Dimensioni:
216 O.D x 206 I.D x 1300 mm L
(8,5" O.D x 8,1" I.D x 51" L) 		Dimensioni:
279 O.D x 269 I.D x 1300 mm L
(11" O.D x 10,6" I.D x 51" L)
NOTA: I clienti devono definire una dimensione del tubo prima dell'acquisto. È molto difficile cambiare la dimensione del tubo in seguito, perché i rivestimenti della camera devono essere sostituiti per adattarsi alle diverse dimensioni del tubo.
Barchette di quarzo (facoltative) Max. Compatibile con i wafer da 6" Max. Compatibile con i wafer da 8"


Struttura del forno
  • Involucro in acciaio a doppio strato con raffreddamento ad aria. La temperatura superficiale dell'involucro è < 70°C.
  • Rivestimento isolante in fibroallumina refrattaria per il massimo risparmio energetico.
  • Elemento riscaldante: Filo di resistenza NiCrAl
  • Sono inclusi due blocchi di tubi in ceramica fibrosa per bloccare l'irradiazione di calore dall'interno del tubo. (I blocchi di ceramica devono essere inseriti completamente nella camera del forno prima del riscaldamento.)
  • Questo forno può essere utilizzato come forno di ricottura o di diffusione per wafer da 8" utilizza una barca di quarzo al prodotto correlato qui sotto
  •          Tenere un wafer da 8 pollici


Zona di riscaldamento
  • Lunghezza totale della zona di riscaldamento 900 mm (36")
  • Tre zone: 300 mm + 300 mm + 300 mm (12" per zona)
  • Zona a temperatura costante:
    • 750 mm (se tre zone hanno la stessa temperatura entro +/- 3°C) direzione longitudine
    • 600 mm (se tre zone hanno la stessa temperatura entro +/- 1°C) direzione longitudine
    • +/- 3 oC lungo la sezione trasversale
Temperatura di lavoro
  • Temperatura massima di riscaldamento: 1100°C ( < 1 ora )
  • Temperatura di lavoro normale: 200~1000°C
  • Velocità massima di riscaldamento e raffreddamento: 10°C/min
  • Uniformità della temperatura: fare clic sull'immagine a sinistra per ingrandirla
  • Opzionale: se si utilizza il tubo di quarzo speciale GE, la temperatura di lavoro può raggiungere 1150oC sotto vuoto con un costo aggiuntivo.
Controllo della temperatura

  • Tre controllori digitali con funzioni PID/autotuning e 30 segmenti programmabili.
  • Termocoppia: tre termocoppie di tipo K (una per ogni zona)
  • Precisione di controllo: +/- 1°C
  • Termoregolatori Eurotherm 3000 con Precisione ± 0,1ºC è disponibile su richiesta con un costo aggiuntivo

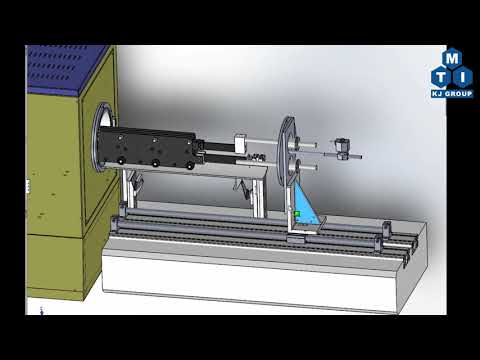

Sigillatura a vuoto e flangia
  • Sono inclusi una coppia di flange di tenuta sottovuoto SS ad acqua fredda (tipo a cerniera) e 4 pezzi di O-ring in silicone.
  • Flangia laterale sinistra: Vacuometro, valvole a spillo in acciaio inox e raccordo per tubo flessibile spinato da 1/4".
  • Flangia laterale destra: Attacco per il vuoto KF40 con KF-40 Vuoto ad angolo retto Valvola per un facile collegamento al soffietto e alla pompa KF40. (Se si utilizza una pompa con porta KF25, è necessario un adattatore KF40-KF25.
  • Nella flangia è incorporata una porta per l'accoppiamento termico da 1/4" OD per facilitare la calibrazione della temperatura.
  • Livello di vuoto: 10-2 torr con pompa meccanica pesante e 10-4 torr con turbopompa normale. 5x10-7 torr può essere raggiunto con turbopompe ad alta velocità da 700 L/s e un adattatore flangiato modificato.
  • Refrigeratore d'acqua a ricircolo 16L/minis in dotazione per il raffreddamento dei banchi.

Opzioni

 Clicca per ingrandire
  •

Tensione nominale
  • Monofase, 220 V AC, 50/60 Hz
  • AWG 8# Il cavo di alimentazione è incluso (senza spina)
Consumo di energia Max. 8KW (è necessario un interruttore da 50A)
Computer portatile, software (opzionale)
  • Computer portatile nuovo di zecca con Microsoft Windows 10 e Microsoft Office 2013 (30 giorni di prova gratuita)
  • Sistema di controllo della temperatura basato su Labview (MTS01)consente all'utente di modificare i profili di temperatura, gestire le ricette di trattamento termico, registrare e tracciare i dati per i forni MTI.
  • Il telecomando wireless offre un raggio d'azione fino a 300 metri.
Conformità
  • Certificato CE
  • La certificazione NRTL o CSA è disponibile su richiesta, si applicano costi aggiuntivi


NOTA
Avvertenze
  • I forni tubolari con tubi al quarzo sono progettati per l'uso sotto vuoto e a bassa pressione < 0,2 bar / 3 psi
  • Aattenzione: Per un funzionamento sicuro, è necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI. Fare clic qui per conoscere l'installazione di un regolatore di gas.
  • Le pressioni del vuoto possono essere utilizzate in modo sicuro solo fino a 1000°C.
  • La portata dei gas deve essere limitata a<200 SCCM per ridurre gli shock termici al tubo.

ELENCO DELLE PARTI DI CONSUMO

No. Descrizione Quantità Immagine GSL-1100X-6-III GSL-1100X-8.5-III GSL-1100X-11-III
01 Tubo di quarzo 1 pezzo
152 O.D x 143 I.D x 1300 mm L
(6" O.D x 5,6" I.D x 51" L) 		216 O.D x 206 I.D x 1300 mm L
(8,5" O.D x 8,1" I.D x 51" L) 		279 O.D x 269 I.D x 1300 mm L
(11" O.D x 10,6" I.D x 51" L)
02 Gruppo di tenuta sottovuoto di tipo incernierato 1 set
FL-152 FL-213 FL-278
03 O ring per tappo flangia 2 pezzi
SOR-152 SOR-213 SOR-278
04 O ring per la flangia interna 4 pezzi
SOR-168 SOR-230 SOR-295
05 Morsetto rapido KF-40 2 pezzi
KF-Morsetto-D40
06 Valvola per vuoto ad angolo retto KF-40 1 pezzo
KF-Valvola-D40
07 KF-40 Flangia vuota 2 pezzi
KF-BF
