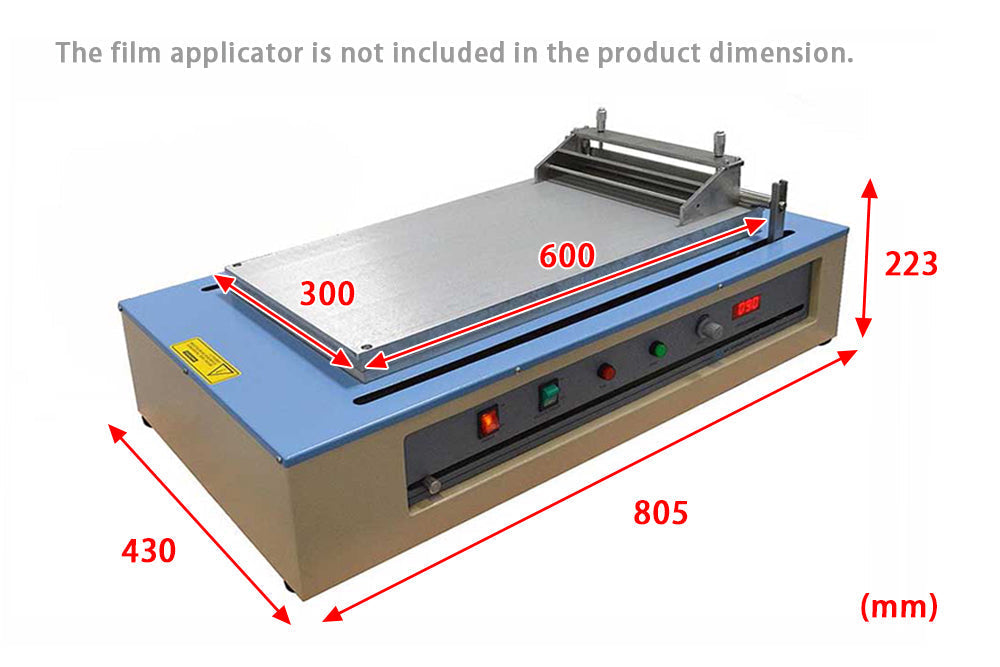

Macchina per la produzione di film in fogli con mandrino a vuoto (300Wx600L mm) e lama di lavorazione da 250 mm - MSK-AFA-II-VC

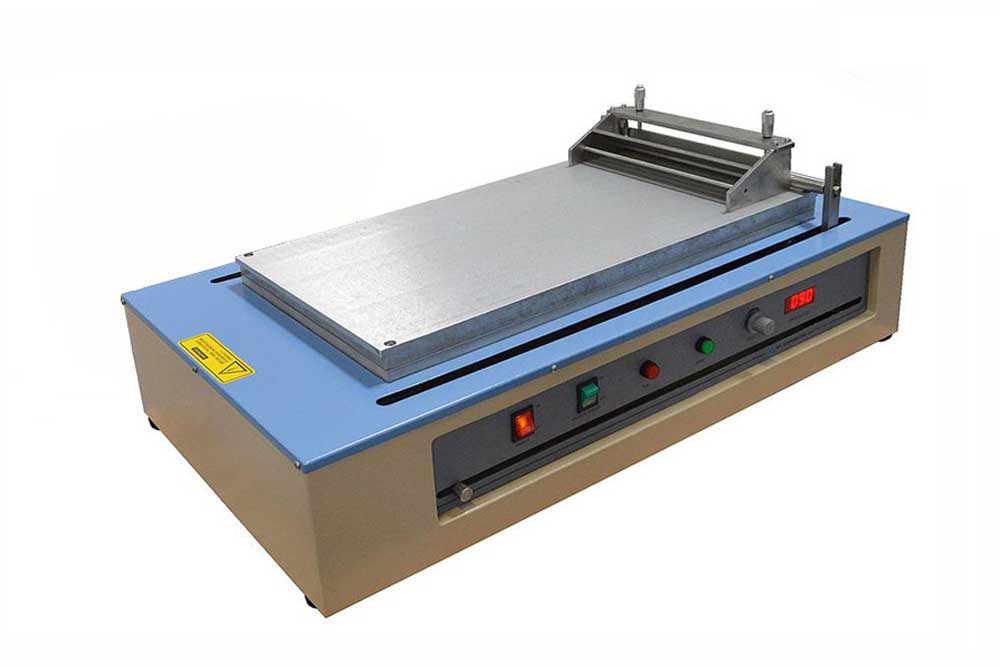

MSK-AFA-II-VC è una spalmatrice automatica di grandi dimensioni con mandrino a vuoto (300 mm L x 600 mm L) progettata per produrre film con spessore costante utilizzando applicatori a spessore regolabile. È dotata di un sistema di guida unico per produrre un rivestimento liscio su tutti i tipi di materiali. Il mandrino a vuoto è integrato per tenere in posizione il foglio di substrato, il che è particolarmente utile quando si ricopre un substrato sottile e si realizza una colata di nastro uniforme. È incluso un applicatore regolabile da 250 mm di larghezza. Questa macchina può essere utilizzata per la ricerca sul rivestimento degli elettrodi delle batterie SOFC e Li-Ion.

SPECIFICHE

Tensione di lavoro	INGRESSO: 24VDC È incluso un adattatore di alimentazione 100-240 VCA IN - 24VDC OUT, conforme agli standard UL/CSA.
Massimo Consumo di energia	100W
Velocità di traslazione	5 - 100 mm/sec variabile Precisione: 10 mm/sec
Lunghezza della corsa	10 - 550 mm regolabile tramite l'interruttore di posizione regolabile
Mandrino a vuoto	Mandrino a vuoto in lega di alluminio con fori da < 1 mm. La distanza dei fori è di circa 14,8 mm.
Pompa per vuoto (opzionale) (Rimuovere la pompa senza olio dalla confezione standard Dal 26/02/2016 )	Fare clic sulla casella di controllo per ordinare la conformità CE Pompa per vuoto senza olio da 120 l/min
Applicatore di film	Larghezza 250 mm Applicatore di film regolabile con micrometro con spessore regolabile da 0,01 a 5 mm. Lo spintore di traslazione è incluso per spingere la racla in modo da garantire una velocità di rivestimento costante. Nota: il film più sottile che si può ottenere è > 10 micron
Conformità	Certificato CE La certificazione NRTL / CSA è disponibile su richiesta a un costo aggiuntivo.
Note applicative	Le figure 1 e 2 mostrano il catodo e l'anodo rivestiti per le batterie agli ioni di litio. Cliccare qui per vedere come  Si raccomanda di far funzionare la torre di verniciatura sotto una cappa di aspirazione. (Fare clic sulla figura 3 per i dettagli). Per ottenere rivestimenti uniformi è necessario un miscelatore sottovuoto (per maggiori dettagli, fare clic sull'immagine 4). Potrebbe essere necessario un tester di viscosità degli impasti per ottenere rivestimenti uniformi (fare clic sull'immagine 5 per i dettagli). Potrebbe essere necessario un forno a vuoto per asciugare i film e rimuovere il legante dopo il rivestimento. (Fare clic sulla Fig. 6 per i dettagli). La laminazione è necessaria per garantire una buona densità e adesione dei materiali elettrodici al substrato del collettore di corrente dopo il rivestimento. Selezionare una pressa di laminazione da qui. (Fare clic sulla Fig.7 per i dettagli).        Pic.1 Pic.2 Pic.3 Pic.4 Pic.5

PACCHETTO STANDARD
