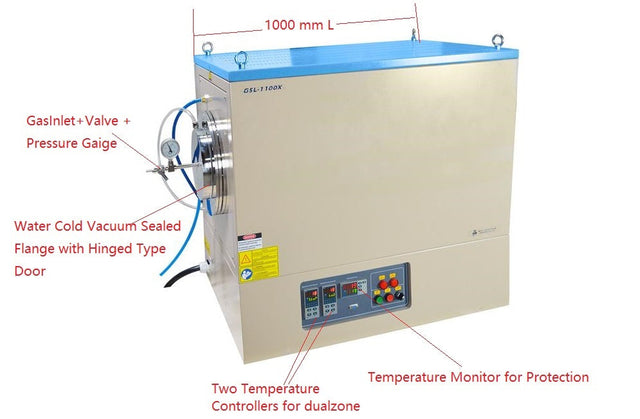

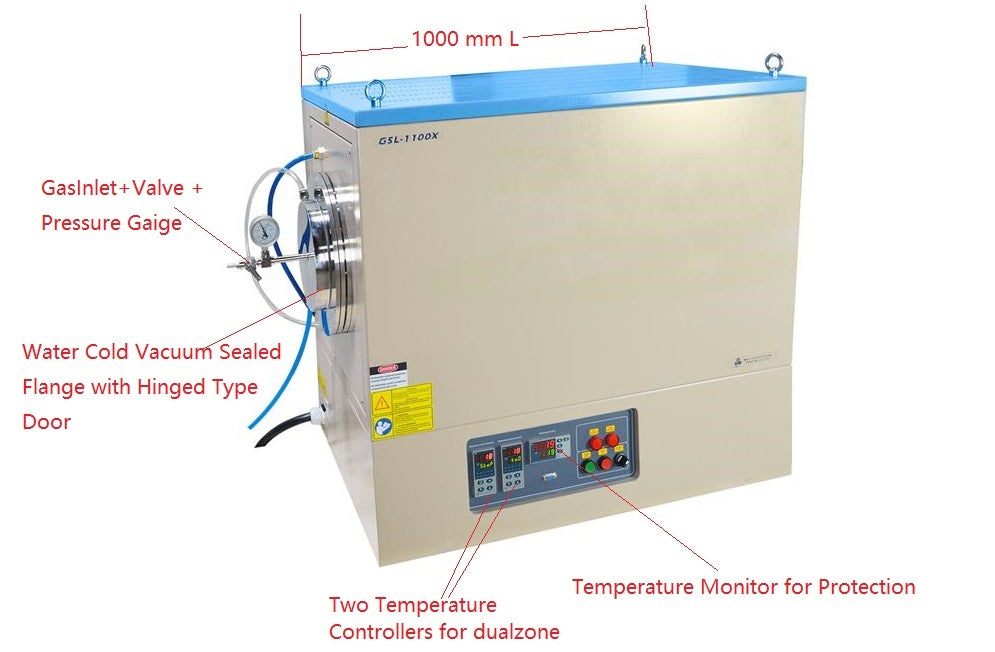

Forno tubolare a doppia zona a 1150°C: tubo di quarzo da 10" OD (GE214) e flange sotto vuoto (zona di riscaldamento da 24") Tubo di quarzo OD (GE214) e flange a vuoto (zona di riscaldamento da 24") - GSL-1100X-II-10

• Flangia a doppio strato con raffreddamento ad acqua
• Lunghezza totale della zona di riscaldamento di 24" e zona a temperatura costante di 300 mm.
• Tubo al quarzo GE214 che può raggiungere 1150ºC sotto vuoto
• Due flange di raffreddamento ad acqua installate per mantenere bassa la temperatura sulla flangia; il refrigeratore d'acqua deve essere acquistato separatamente. Contattateci per maggiori informazioni.
• Struttura isolante in fibra di allumina di elevata purezza per il massimo risparmio energetico.g
• Flangia a cerniera per facilitare il caricamento dei campioni

• Un tubo al quarzo GE214 è incluso: 254 O.D x 244 I.D x 1000mm di lunghezza (10" O.D x 9.6" I.D x 40" L)
• Il tubo può contenere una barca di wafer da 8", fare clic sull'immagine qui sotto per ordinare una barca di quarzo o un campione piatto.r

  Fare clic qui per scegliere un crogiolo

• Temperatura massima di riscaldamento: 1150°C (< 60min)  ( Sotto vuoto e con gas fluido)

• Temperatura di lavoro continua: 400 -1100°C
• Velocità massima di riscaldamento/raffreddamento: 20°C/min
• Opzionale: se si passa al tubo GE 214, la temperatura massima di lavoro può raggiungere i 1150 °C.°C

• Due zone di riscaldamento, ciascuna lunga 300 mm ( 12" )
• Lunghezza totale della zona di riscaldamento: 600 mm (24'')
• zona a temperatura costante: 300 mm al centro (con +/-1°C) (se si impostano due zone alla stessa temperatura)
• Sono inclusi due blocchi di ceramica espansa con rivestimento in allumina, che devono essere posizionati all'interno del tubo come mostrato nell'immagine sottostante (il blocco di quarzo opzionale è disponibile con un costo aggiuntivo), fare clic qui per ordinare)

• Due regolatori digitali di precisione Eurotherm 3000 con funzione PID e 24 segmenti programmabili
• Un monitor di temperatura aggiuntivo ha la funzione di protezione da sovratemperatura e rottura del T/C
• T/C di tipo K
• Precisione della temperatura: +/- 0.1°C
• Porta RS 485 integrata per il funzionamento remoto del PC  e il software è incluso

• Una coppia di flange di tenuta sottovuoto di tipo incernierato in acciaio inox con raffreddamento ad acqua
• Una calibro meccanico è incluso
• Due valvole a spillo in acciaio inox e raccordi per tubi flessibili da 1/4", porta per il vuoto KF25 e passante da 1/4". Limite di pressione del vuoto: dipende dalla pompa del vuoto. (Di solito 10-2 torr con la pompa meccanica e 10-4 torr con la turbopompa).
•

• L'acqua di raffreddamento è necessaria.
• Assicurarsi che la portata dell'acqua di raffreddamento sia di ? 10L/min, temperatura dell'acqua < 25ºC; pressure > 25 PSI.
• Si consiglia di utilizzare la serie EQ-KJ5000. a ricircolo d'acqua come sistema di raffreddamento (da ordinare separatamente qui) per risparmiare acqua.

• Certificato CE
• La certificazione NRTL o CSA è disponibile su richiesta e con un costo aggiuntivo.


• I forni tubolari con tubi al quarzo sono progettati per l'uso sotto vuoto e a bassa pressione <  0,2 bar / 3 psi
• Le pressioni sotto vuoto possono essere utilizzate in sicurezza solo fino a 1000°C.
• Attenzione: Per un funzionamento sicuro, è necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI. Fare clic qui per imparare l'installazione di un regolatore di gas.
