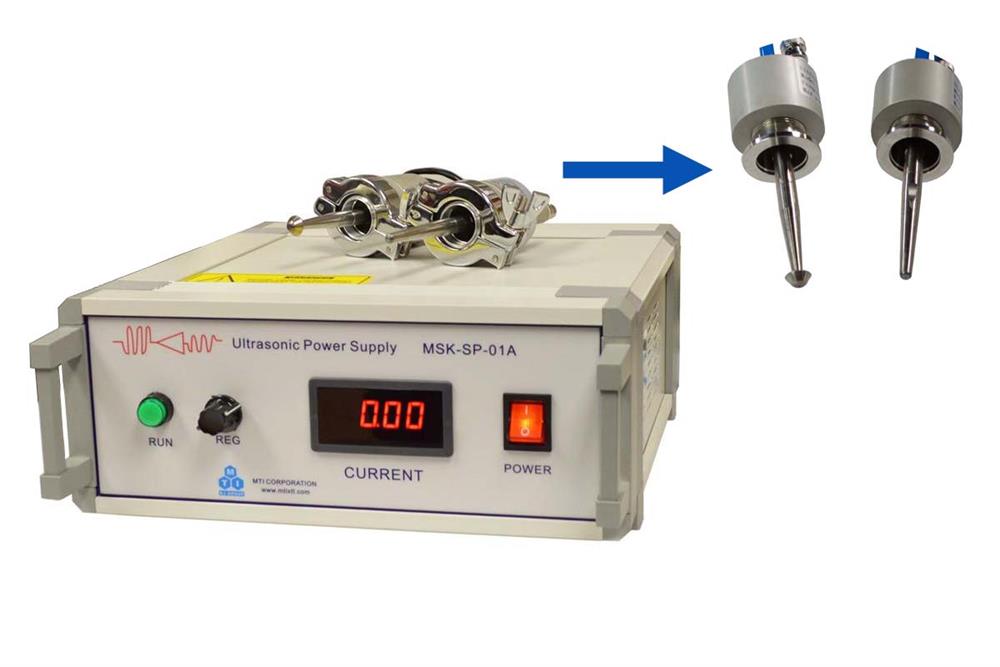

40KHz 130W Due ugelli a ultrasuoni con regolatore di potenza per pirolisi spray fai da te - MSK-SP-01A

Lo spray a ultrasuoni utilizza l'energia ultrasonica per rompere il liquido e formare gocce di pochi micron. L'ugello a ultrasuoni può utilizzare una bassa energia di vibrazione per atomizzare il liquido tramite gravità e aria compressa a bassa pressione.  MSK-SP-01A è un ugello di spruzzatura a ultrasuoni da 130 W e 40 kHz con un regolatore di potenza per il rivestimento a pirolisi spray fai da te e a basso costo nel laboratorio di ricerca sui materiali. (Aggiornato con il misuratore di corrente digitale e l'adattatore KF25 dal 27 luglio 2015)

Generatore di ultrasuoni	Potenza in ingresso: 208 - 240 VAC, 50/60 Hz (per 110 V è possibile utilizzare un trasformatore) Uscita ultrasuoni: 0 - 130 W regolabile. Tre livelli (1, 2, 3) corrispondenti a valori di corrente di 0,05, 0,06-0,07 e 0,08. Frequenza ultrasuoni: 40 kHz (costante)
Convertitore a ultrasuoni	PZT (cristallo piezoelettrico di zirconato titanato) Diametro: 25 mm
Lunghezza del cavo del convertitore	2,5 m (8,2 piedi)
Ugello di spruzzo	TDue ugelli di spruzzatura in Lega di titanio (Ti-6Al-4V) con adattatore KF-25 (fare clic sull'immagine a sinistra per vedere i dettagli) Un tipo cilindrico - fornisce un getto più stretto con un diametro di ~2 cm Un tipo a cono - fornisce un getto più ampio con un diametro di ~ 4 cm Il morsetto rapido KF25 è incluso per collegare la testa di spruzzo all'attacco KF25  Temperatura massima: 70 °C Portata volumetrica: Q= ?*A*(2P/?)0.5   Velocità di flusso: W= ?*(2P/?)0.5\    ? è il coefficiente di portata,  A = ?d2 / 4 - area sezionale dell'ugello; P è la pressione idrostatica, ? è la densità della soluzione.     ? = 0.62 - coefficiente di portata per il foro;    ? = 0.83 - per ugelli con bordo di ingresso tagliente (figura I);    ? = 0.97 - per ugello con bordo di ingresso liscio (figura II);    ? = 1.15 - per ugello a cono con bordo di ingresso liscio (figura III). Conicità dell'ugello 7° < ? < 12°.        Velocità di spruzzatura: 5 mL/min~ 40 mL/min (0,3L/ora - 2,4L/ora). Gamma di viscosità del fluido: 1 - 100 mPa-s (cP) La forma personalizzata dell'ugello è disponibile su richiesta con un costo aggiuntivo.
Opzione	Vortice d'aria compressa per ugelli di spruzzatura è disponibile con un sovrapprezzo che rende la spruzzatura più uniforme. (Fig. 1 e 2)  Adatto solo agli ugelli di tipo cilindrico MTI. Per erogare la soluzione è necessaria una pompa a siringa Pic. 3    Fig. 1Fig. 2   Figura 3 3
Dimensione media delle gocce	< 25 um dipende dalla viscosità della soluzione
Peso e dimensioni di spedizione	28 libbre 18 "x16 "x13"
Conformità	CE certificato
Video dimostrativo del funzionamento	Come funziona         Schema di spruzzatura
Garanzia	Garanzia limitata di un anno con assistenza tecnica a vita
Opzionale	È necessaria una pompa a siringa per infusione per trasportare ed erogare il liquido per un rivestimento uniforme. Fare clic sulle immagini sottostanti per ordinare una pompa a siringa per infusione digitale o controllata da PC a un costo aggiuntivo (Fig. 1, 2). Potrebbe essere necessaria una piastra di riscaldamento per il rivestimento per pirolisi. Fare clic su Pic. 3 per ordinare  Potrebbe essere necessario il X-asse X e Y per realizzare un coato.r, Fare clic su Pic. 5 per ordinare (Fig. 4) Per motivi di sicurezza e salute, collocare il dispositivo in una cappa di aspirazione (Fig. 5). Per un'elevata Per i liquidi ad alta viscosità, considerare120Kz una testina a ultrasuoni Pic.6 Le apparecchiature elencate nella pagina DIY NON sono naturalmente compatibili tra loro. Si prega di inviarci un'e-mail per ordinare un adattatore personalizzato, in quanto l'ordine separato potrebbe non essere adatto.  Fai da te di uno spray a ultrasuoni e di un dispositivo di elettrofilatura.      Fig. 1Figura 2 2    Figura 3 3Figura 4Figura 5 5 Immagine. 6

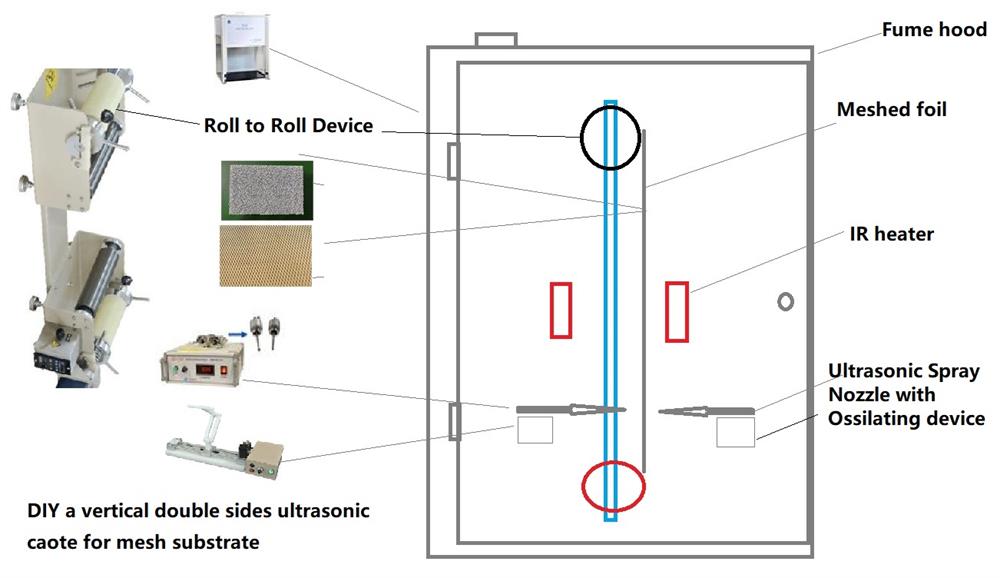

Rivestimenti R2R fai da te
