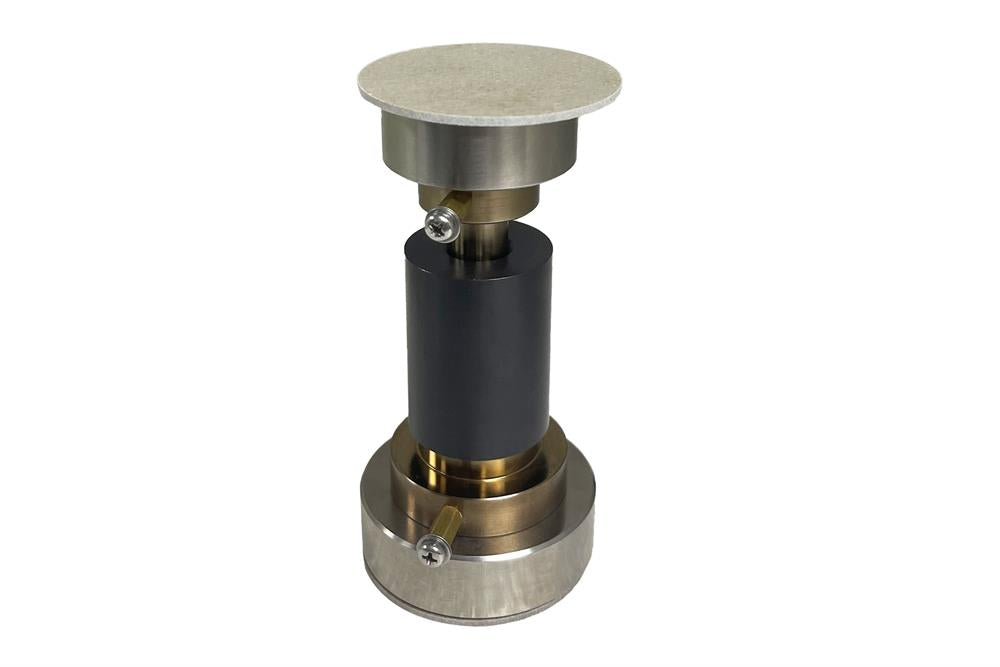

Cella a moneta spezzata in nitruro di silicio (Si3N4) controllata a pressione per la ricerca sulle SSB a moneta - PSC-SiN

Si tratta di un set di celle per monete divisibili con un manicotto in nitruro di silicio (Si3N4) con diametri interni opzionali di 12 mm o 20 mm e temperatura continua fino a 400°C. La cella divisa può essere inserita in una pressa da laboratorio con pressione fino a 100 MPa e può essere aggiunta a una camicia di riscaldamento con un'elevata temperatura di esercizio fino a 250ºC. È stata progettata per studiare l'effetto della pressione sulle prestazioni delle batterie a stato solido e può essere utilizzata anche per assemblare facilmente le celle a moneta senza l'ausilio di strumenti di avvitamento e crimpaggio.

 SPECIFICHE

Struttura e materiale	Le aste di spinta (superiore e inferiore) sono realizzate in macchiaacciaio e le aste di spinta (superiore e inferiore) sono in manicotto è realizzato in silicio nitruro di silicio. Il diametro interno del manicotto è disponibile con Ø12 mm o Ø20 mm. Facile assemblaggio delle celle a moneta senza l'ausilio di viti e strumenti di crimpatura. Elevate temperature di lavoro e di pressione sono disponibili con un sovrapprezzo.
Istruzioni per l'uso	È sufficiente inserire l'elettrodo, il separatore e i materiali elettrolitici nello stampo, senza bisogno di viti. Posizionare la matrice in una pressa da laboratorio compatta per applicare la pressione senza crimpare. (fare clic sulle immagini 1-2 per ordinare la pressa da laboratorio). Collegare i cavi di corrente delle aste di spinta a un analizzatore di batterie per il test. È possibile utilizzare un dispositivo di spessore (Fig. 3) per misurare l'espansione della batteria assemblata durante la carica e la scarica. Lavorare con la pressa digitale per applicare la pressione (Fig. 4).           Fig. 1  Figura 2. 2        Figura 3 3    Figura 4 4

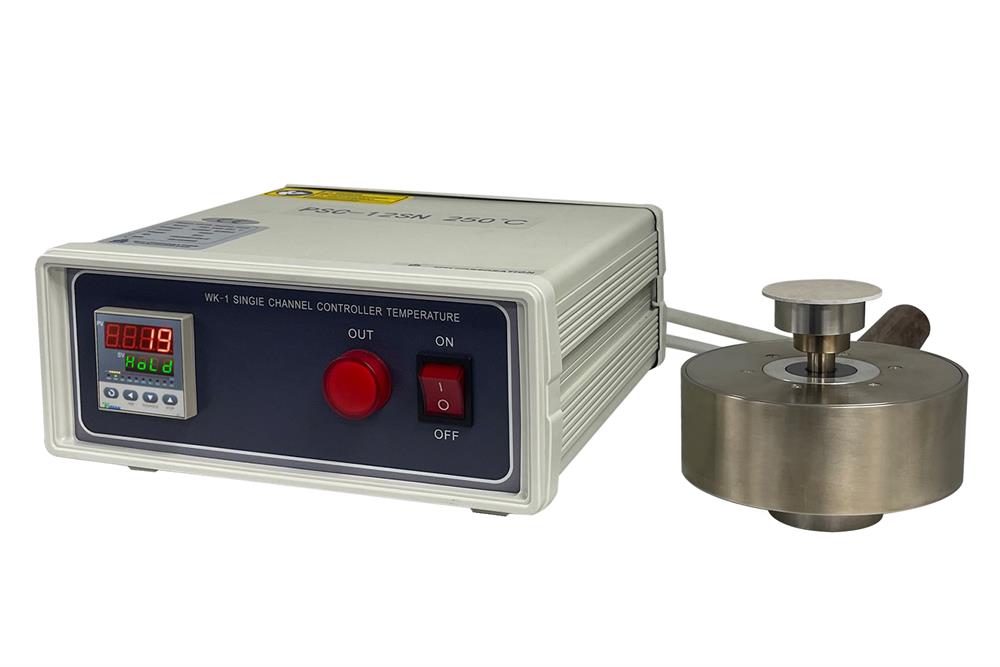

Opzionale	Le applicazioni ad alta temperatura e pressione sono disponibili con un sovrapprezzo. Per testare una cella a stato solido in condizioni di riscaldamento (<250°C), selezionare una combinazione di celle a stato solido Si3N4 riscaldabili che includa una camicia di riscaldamento e un'unità di controllo della temperatura nella barra delle opzioni. (Fig. 1) Per studiare le prestazioni dei materiali delle batterie allo stato solido a diverse pressioni e temperature(<150°C), si prega di ordinare un sistema di analisi di riscaldamento e pressurizzazione. (Fig.2)                      Fig. 1  Foto. 2
Max. Temperatura di lavoro	400ºC Max.
Massima Pressione di lavoro	100 MPa
Dimensioni	Fare clic sull'immagine per maggiori dettagli.
Video dimostrativo	Video: Come utilizzare la cella divisa          Video: Come realizzare una batteria allo stato solido
Nota applicativa	Acquista un vuoto penna per facilitare il posizionamento dei componenti, con un costo aggiuntivo. Si prega di vedere "J. Electrochem. Soc.-2013-Piper-A77-81" pubblicato da Journal of The Electrochemical Society, 160 (1) A77-A81 (2013) per riferimento
