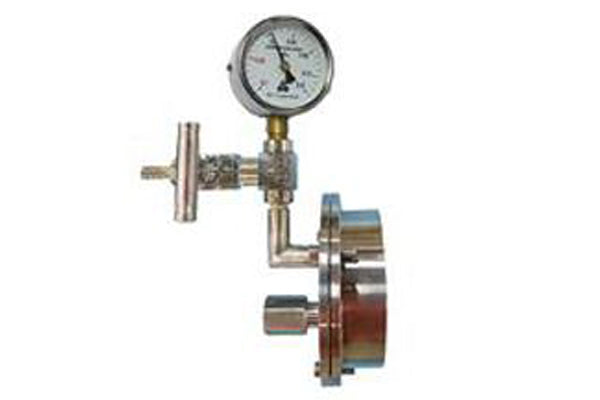

Flangia laterale sinistra per tubo di lavorazione da 2" con passante da 1/4" - EQ-FL-50-FT(L)

Questo è il lato sinistro del gruppo di tenuta intelligente per il tubo di lavorazione da 2". vuoto per sigillare un'estremità del tubo OD 50-52 mm. ( 2") senza saldature e incollaggi.

SPECIFICHE

Caratteristiche	Sigillare il tubo stringendo le viti sulla flangia senza saldare e incollare. Realizzato in acciaio inox (SS304) con doppio O-ring in silicone per alte temperature su ciascuna flangia. Fare clic sull'immagine a sinistra per ordinare Coppia termica da 1/4" di diametro per il passante con un costo aggiuntivo. Fare clic sull'immagine sotto a destra per ordinare vacuometro digitale per sostituire il manometro meccanico. È possibile ordinare una flangia ad attacco rapido per un'altra estremità della flangia.
Struttura	Coppia termica da 1/4" ID o qualsiasi tubo/asta Passante Manometro meccanico Valvola 1/8" NPS Raccordo spinato per tubo da 10 mm di diametro esterno.
Livello di vuoto	Livello di vuoto: 10E-5 torr per pompa molecolare e 10E-2 torr con pompa meccanica
Attenzione	È necessario posizionare un blocco di tubi refrattari davanti alla flangia (vedere l'immagine sotto) per evitare che le radiazioni termiche fondano l'O-ring in silicone. È possibile ordinare un blocco ceramico nei prodotti correlati. Non serrare eccessivamente le tre viti esagonali sulle flange per evitare incidenti di sovrapressione. La coppia di serraggio consigliata è di 35~40 pollici-libbre. Per motivi di responsabilità, MTI non raccomanda né approva l'uso di gas tossici, infiammabili o corrosivi con i nostri gruppi flangiati. Per qualsiasi dubbio, contattateci.
Video di installazione
Note applicative	Fare clic qui per ordinare un set completo.         Fare clic sull'immagine per scegliere un'altra dimensione di flangia     Pompa per vuoto e stazione per alto vuoto
