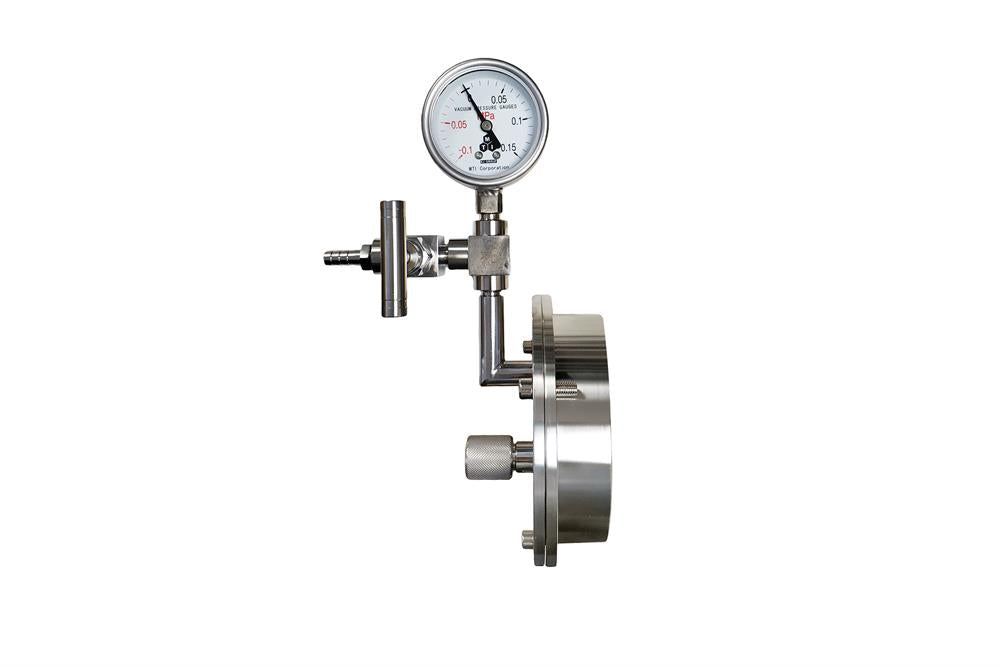

Flangia sinistra con passante da 1/4" per tubo da 4" - EQ-FL-101-FT(L)

Questo è il lato sinistro del gruppo di tenuta intelligente per il forno a vuoto per sigillare un'estremità del tubo OD 100-102 mm ( 4") senza saldature e incollaggi.

  SPECIFICHE

Struttura	Passante da 1/4 Manometro meccanico Valvola 1/8" NPS Raccordo spinato per tubo da 10 mm di diametro esterno.
Caratteristiche	Sigilla il tubo stringendo le viti sulla flangia senza bisogno di saldature e colla. Realizzato in acciaio inox (SS304) con doppio O-ring in silicone per alte temperature su ciascuna flangia. Eccellente per qualsiasi tipo di tubo: ceramica, vetro, quarzo e acciaio. Livello di vuoto: 10-5 torr per pompa molecolare e 10-2 torr con pompa meccanica
Descrizioni	Una flangia terminale ha una valvola a spillo spinata, un passaggio da 1/4" per l'inserimento della termocoppia e una valvola da 1/8 NPS installata. Manometro meccanico. (se avete bisogno di Vacuometro digitale compatto si prega di scegliere tra le opzioni del prodotto con un costo aggiuntivo. Se non avete bisogno del vacuometro, vi preghiamo di comunicarcelo al momento dell'ordine, possiamo toglierlo, ma senza alcuna detrazione di prezzo).   Il gruppo di tenuta del vuoto con diametro di 1/4" si collega al tubo di gomma da 1/4". Progettato per MTI Forno tubolare al quarzo da tavolo OTF-1200X. Eccellente per qualsiasi tipo di tubo: ceramica, vetro, quarzo e acciaio.
Video di installazione
Dimensioni	Clicca per ingrandire
Attenzione	È necessario inserire un blocco di tubi refrattari davanti alla flangia (vedi foto sotto) per evitare che le radiazioni termiche fondano l'O-ring in silicone. È possibile ordinare un blocco ceramico nei prodotti correlati. Non serrare eccessivamente le tre viti esagonali sulle flange per evitare incidenti di sovrapressione. La coppia di serraggio consigliata è di 35~40 pollici-libbre. Per motivi di responsabilità, MTI non raccomanda né approva l'uso di gas tossici, infiammabili o corrosivi con i nostri gruppi flangiati. Per qualsiasi dubbio, contattateci.
Opzionale	Fare clic qui per ordinare una flangia per vuoto di altre dimensioni.               Fare clic sull'immagine per ordinare Da KF40 a KF25  ase avete bisogno di una porta KF40
