MTI  |  SKU: MSK180SP

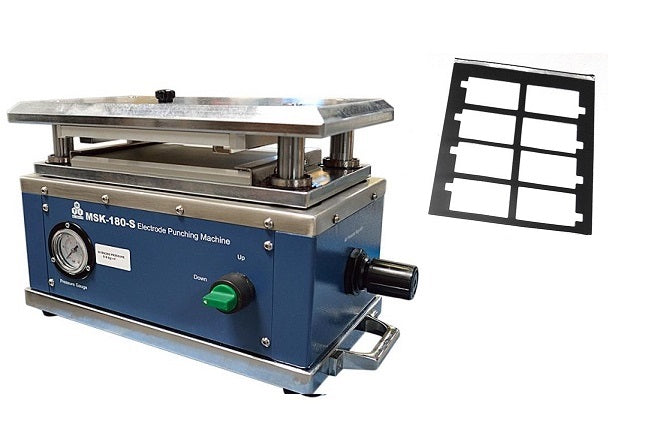

Fustellatrice pneumatica compatta e di precisione con matrice a coppia per la ricerca di batterie a sacchetto - MSK-180SP

€4.597,70

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Fustellatrice pneumatica compatta e di precisione con matrice a coppia per la ricerca di batterie a sacchetto - MSK-180SP

MTI

MSK-180SP è una fustellatrice a gas per la produzione di batterie a sacchetto. elettrodi catodici/anodici (non richiede elettricità) Il suo design compatto consente di operare all'interno di una scatola a guanti con atmosfera Ar, dove vengono tagliati elettrodi sensibili all'umidità e all'ossigeno (come l'elettrodo di litio metallico per le batterie a sacchetto). litio-zolfo, Litio-Ariae Litio a stato solido ).

MTI ha concesso il brevetto 201220308662.1 per la fustellatrice per celle a sacchetto MSK-180SP da gennaio 2013.

SPECIFICHE:
Dimensioni del set di fustelle

  • Due fustelle standard per elettrodi (catodo e anodo) sono incluse per l'uso immediato.
    • Fustella catodo: 56 mm (L) x 43 mm (L). Con collettore di corrente sporgente di 14 mm (L) x 11 mm (W).
    • Stampo anodico: 58 mm (L) x 45 mm (L). Con 13 mm (L) x 11 mm (W) collettore di corrente sporgente
             La matrice di taglio standard per la sostituzione è disponibile qui: M180SP5643
                        fustella per elettrodi
  • Le fustelle personalizzate con dimensioni massime di 120 mm L x 80 mm L, incluso il collettore di corrente, sono disponibili a un costo aggiuntivo.
  • Se si utilizza per il taglio di lamine metalliche Li, è necessario considerare una matrice di taglio personalizzata con lame speciali (superficie rivestita di silicone).

Platorello
  • Utilizzare il tampone della piastra per tenere l'elettrodo e ridurre al minimo le marcature permanenti sulla base.
  •   Attenzione: non utilizzare altri materiali per sostituire la piastrina.
Profondità di taglio   Max. 0,5 mm (testato con pellicola laminata in alluminio)
Precisione di taglio ±0,1 mm
Forza di pressione di taglio Max. 1T (la forza di pressione consigliata per il taglio degli elettrodi della batteria è 0,5T)
Compatibilità con il vano portaoggetti
  • Il passante KF40, con tutti i fili e i tubi necessari, è incluso per consentire il funzionamento all'interno della scatola dei guanti. Gloveboxche dispone di una porta KF40 (fare clic sull'immagine per i dettagli).
  • Utilizzare gas inerte quando si opera nel vano portaoggetti.
  • Uno KF-40 è incluso un morsetto KF-40 con O-ring in gomma
Pressione del gas
  • 0,5~1,0Mpa (si consiglia 0,7Mpa)
    • Da utilizzare all'interno all'interno della scatola a guanti, si prega di utilizzare gas inerte compresso come Ar
    • Per l'utilizzo all'esterno della scatola a guanti, è possibile utilizzare il compressore d'aria, 60 psi raccomandato
  • Il compressore non è incluso, fare clic sull'immagine sottostante per ordinarlo.
  • Attenzione: Se si utilizza una bombola di gas invece di un compressore d'aria (pic2), un regolatore di pressione a due stadi (pic1) deve essere installato sulla bombola di gas per limitare la pressione entro l'intervallo di lavoro richiesto per un funzionamento sicuro. Clicca qui per imparare l'installazione di un regolatore di gas
           pic1   pic2
Alimentazione Manualmente
Lunghezza della corsa 12 mm
Durata della fustella ~30000 colpi
Conformità
  • Certificazione CE
  • Non è richiesta la certificazione UL perché non c'è elettricità
Garanzia Garanzia limitata di un anno con assistenza a vita
Manuale operativo e video


  Come tagliare l'elettrodo Come realizzare la pouch Cell Li-S Line in glovebox Come realizzare la pouch cell a strato singolo

Dimensioni del prodotto   370 mm (L) x 250 mm (L) x 245 mm (H)
Opzionale
  • È possibile ordinare una custodia per cellulare preformata e altri accessori facendo clic sull'immagine qui sotto a destra
  • È possibile ordinare un kit di fustelle rotonde per tagliare gli elettrodi delle celle a moneta e il separatore facendo clic sull'immagine qui sotto
  • Considerate una macchina sigillatrice 3 in1 per la produzione di celle a sacchetto
  •
Note applicative
  • Una perfetta per i casi formati dalle dimensioni standard MSK-120senza bordi ruvidi, ritagli o increspature.
  • La forma degli elettrodi prodotti è utile anche per le successive fasi di lavorazione, come la saldatura a linguetta. MSK-800 e l'impilamento degli elettrodi con MSK-111A
  • Il design compatto consente di operare all'interno di una scatola a guanti con atmosfera Ar dove Litio Zolfo, Litio Aria, Litio allo stato solido o Mezza cella agli ioni di litio saranno assemblati. Fare clic sulle immagini qui sotto per capire queste tecnologie e come si inseriscono in una scatola di guanti

Peso netto 32 kg
Peso e dimensioni di spedizione 110 libbre; 40" x 25" x 20"
