Piccola cella divisa con finestra al quarzo per l'analisi al microscopio ottico in situ dell'interfaccia SSB - EQ-STC-SSI

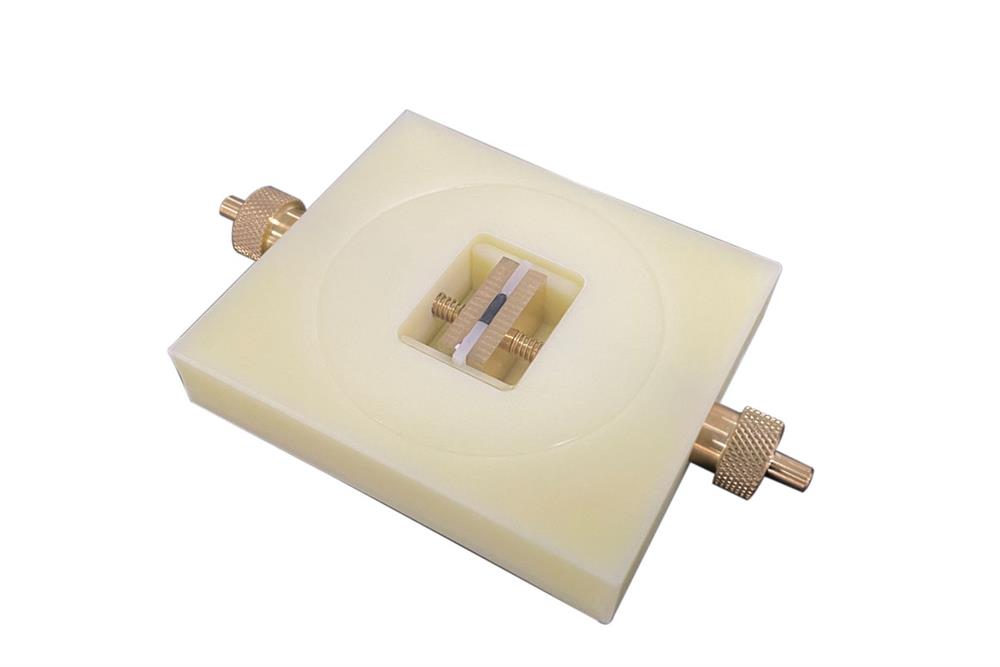

EQ-STC-SSI-S è una piccola cella di prova divisibile con finestra di quarzo di grado ottico per analizzare l'interfaccia degli elettrodi delle batterie a stato solido, soprattutto la crescita dei dendriti, tramite un microscopio ottico.
Due piccole piastre azionate da viti premono insieme il catodo, l'elettrolita solido e l'elettrodo anodico.

SPECIFICHE:

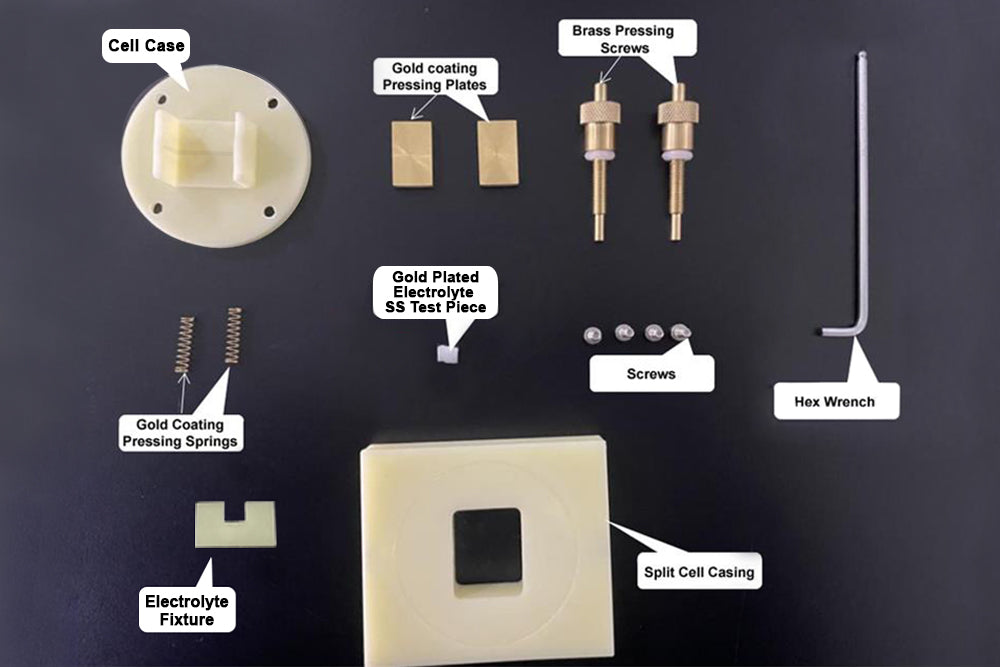

Cella di prova	La custodia della cella è realizzata in nylon Sigillata da O-ring in silicone a tenuta di liquidi e aria Le due piastre di pressatura sono in acciaio inox 304 con rivestimento in oro Due viti di pressione in ottone per catodo e anodo Forza massima: 1500N  Nota: utilizzare una chiave dinamometrica digitale per applicare la forza con precisione.
Finestra di osservazione al quarzo	La finestra è realizzata in vetro di quarzo di grado ottico. Diametro: 50,8 mm Spessore: 0,5 mm La maggior parte degli obiettivi per microscopio è compatibile Pulire il vetro solo con salviette per lenti. Nota: il vetro è fragile e può essere attaccato alla custodia con un adesivo. Maneggiare con estrema cura. In caso di rottura o distacco, fare clic sul link per ordinare occhiali sostitutivi. SSI-WD

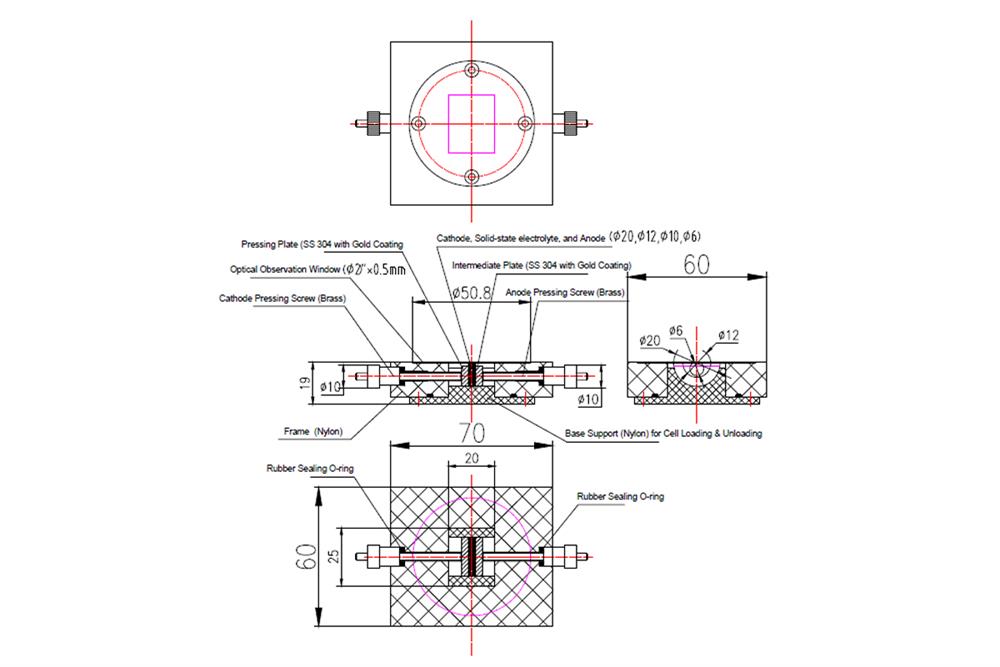

Struttura e dimensioni della cella	Struttura della cella: Catodo - Elettrolita a stato solido - Anodo Dispositivo standard per l'elettrolita a stato solido: 6 mm × 6 mm × 1,5 mm Apparecchiature opzionali fino a 12 × 12 × 1,5 mm
Molle	Il pezzo da testare è compresso e tenuto in posizione da due molle di compressione. Materiale: SUS 304 Velocità della molla / Rigidità: 0,588 N/mm (60 g/mm) Dimensioni da libero: 4 mm OD × 3,2 mm ID × 16 mm L Lunghezza sotto compressione massima: 4,4 mm Per ordinare le molle di ricambio, contattare MTI.
Dimensioni	Montaggio: 105 mm L × 60 mm L × 40 mm H   (Fare clic sull'immagine per i dettagli)
Istruzioni operative
Garanzia	Le celle di prova della batteria sono considerate materiali di consumo e non sono coperte da garanzia. Il rivestimento d'oro sulle piastre può essere dissolto in un elettrolita liquido o addirittura in un elettrolita solido-liquido. Utilizzare questo tipo di cella solo per studiare l'interfaccia delle batterie a stato solido.
Note applicative	Questa cella di prova è compatibile con il microscopio MTI EQ-MM500T-USB.       Immagini al microscopio che mostrano l'osservazione dell'interfaccia acciaio-litio-acciaio a vari ingrandimenti > X400 la messa a fuoco diventa difficile a causa della finestra di vetro.   x 50    x100   x200   X400  (Ingrandimento ottico = lente obiettiva × lente oculare).
