Stampo di pressatura per pellet secco con diametro interno di 12,7 mm (1/2") - EQ-Die-12D-B

EQ-Die-12D-B è un set di stampi di pressatura con diametro interno di 1/2" per la produzione di pellet campione di 11-12 mm di diametro. Lo stampo di pressatura è realizzato in acciaio al carbonio altamente allungato e lucidato per ottenere un'elevata durezza e soddisfare i requisiti essenziali per la produzione di campioni di ceramica o metallo.

SPECIFICHE:

Numero di modello	EQ-Die-12D-B
Carico massimo (a temperatura ambiente)	12 tonnellate metriche 930 MPa
Materiale	Acciaio temprato HRC 60 - 62  Ra 0,08 m acciaio altamente lucidato Tutti gli stampi di pressatura sono realizzati in acciaio al carbonio ad alta resistenza per ottenere un'elevata durezza e soddisfare i requisiti essenziali per la realizzazione di campioni di ceramica o metallo. In caso contrario, la superficie di pressatura potrebbe graffiarsi.
Dimensioni	A: Spessore della piastra di supporto: 10 mm B. O.D. del manicotto: 39.5mm C. Altezza del manicotto dello stampo: 46 mm D. Diametro interno del manicotto: 12,7 (1/4") + 0,03-0,05 mm  E. Lunghezza del corpo dell'asta di pressatura superiore: 28 mm F. Spessore della testa dell'asta di pressatura superiore: 5 mm G. Diametro dell'asta di pressatura: 12,7 mm (1/2") ± 0,1 mm  H. Lunghezza del corpo dell'asta di pressatura inferiore: 23 mm I. Spessore della testa dell'asta di pressatura inferiore: 7,8 mm
Massima. Temperatura di lavoro	280 °C
Peso	1,3 libbre.
Requisiti del materiale	32-75 Micron Non utilizzare questo set di stampi per la pressatura di polveri con una granulometria di 30 micron o inferiore; Le particelle piccole possono scivolare nella fessura delle parti dello stampo e danneggiare il manicotto durante la compressione. Mulino a sfere o macinazione della polvere alla dimensione di 32~75 micron di polvere prima della pressatura. Si prega di considerare l'utilizzo del 3'' Dia. Set di setacci n.200&450 maglie per separare le particelle di 32~75 micron dai grumi di polvere. Per la pressatura di polveri metalliche appiccicose come Al, Mg e Zn, è necessario utilizzare un lubrificante secco o a base di alcol per lubrificare la matrice e il set di manicotti per ridurre l'attrito durante la compressione.

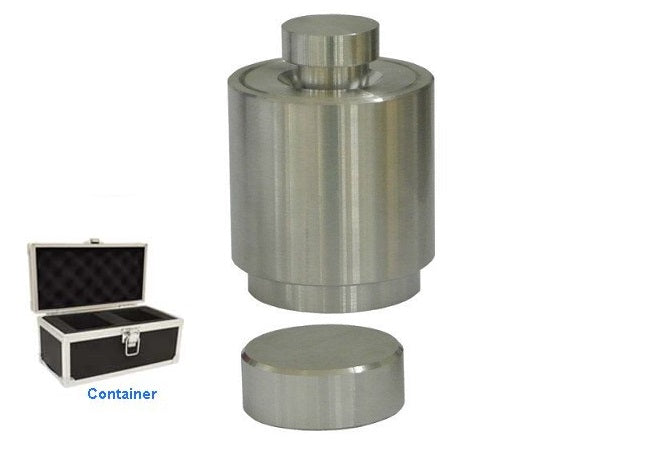

Contenuto della confezione	Un manicotto per stampo di pressatura Uno stampo di pressatura superiore Uno stampo di pressatura inferiore Una piastra di supporto Un contenitore per il kit di stampi
Precauzioni per la sicurezza	Per evitare il rischio di incidenti e danni allo stampo di pressatura, leggere attentamente le presenti istruzioni prima dell'installazione e del primo utilizzo. Leggere il manuale, in particolare la sezione schema di installazione dello stampoprima dell'operazione. Non pressare materiali infiammabili ed esplosivi. L'operatore deve indossare occhiali protettivi. È necessario disporre di una pressa per pellet idraulica dotata di Coperchio di protezionePer ordinare, fare clic sulle immagini a sinistra. Per evitare di danneggiare il nucleo della matrice e il manicotto, consigliamo vivamente di pressare la polvere con una pressa idraulica professionale da laboratorio per garantire un'interfaccia di pressatura più uniforme e una forza di pressione uniforme. Gli stampi con diametri ridotti (?12 mm) sono più vulnerabili alla compressione decentrata, con conseguente rottura prematura dell'asta di pressatura superiore molto al di sotto del carico nominale. Si consiglia di posizionare le piastre superiore e inferiore e di allineare accuratamente lo stampo con la linea centrale della pressa.
Schema di installazione dello stampo di pressatura / Istruzioni	Miscelazione e macinazione della polvere chimica mediante malta di agata o mulino a sfere Calcina ha mescolato la polvere in un forno ad alta temperatura a una temperatura adeguata Frantumazione e macinazione di nuova polvere calcinata mediante mortaio o mulino a sfere Mettere la polvere calcinata nello stampo Pressare il campione con una macchina di pressatura sotto una pressione adeguata ( È possibile utilizzare il CIP per pressare nuovamente per aumentare la densità di circa il 5-10%.) Estrarre il campione di pellet dallo stampo Sinterizzazione del pellet a una temperatura adeguata
Note applicative	Utilizzo etanolo per pulire lo stampo di pressatura prima e dopo l'uso ogni volta Utilizzo olio antiruggine dopo l'operazione e conservare il kit all'interno della scatola originale in un luogo asciutto. per evitare la formazione di ruggine. Si può pensare di utilizzare EQ-BNMR per facilitare il rilascio dello stampo. Fare clic sulle immagini1 per ordinare. È possibile ordinare un manicotto e uno stampo BN per la pressatura dell'isolamento elettrico.
Garanzia	Gli stampi di pressatura sono prodotti di consumo e non sono coperti dalla garanzia MTI.
