MTI  |  SKU: Tube-HP-100-82

Tubo in superlega ad alta pressione: 100 OD x 82 ID x 1200 L (mm) con flange CF, 1100oC Max. - Tubo-HP-100-82

€0,00

Consegna e spedizione nell'UE

Nel preventivo aggiungeremo i costi di spedizione, assicurazione e sdoganamento.

Tubo in superlega ad alta pressione: 100 OD x 82 ID x 1200 L (mm) con flange CF, 1100oC Max. - Tubo-HP-100-82

MTI

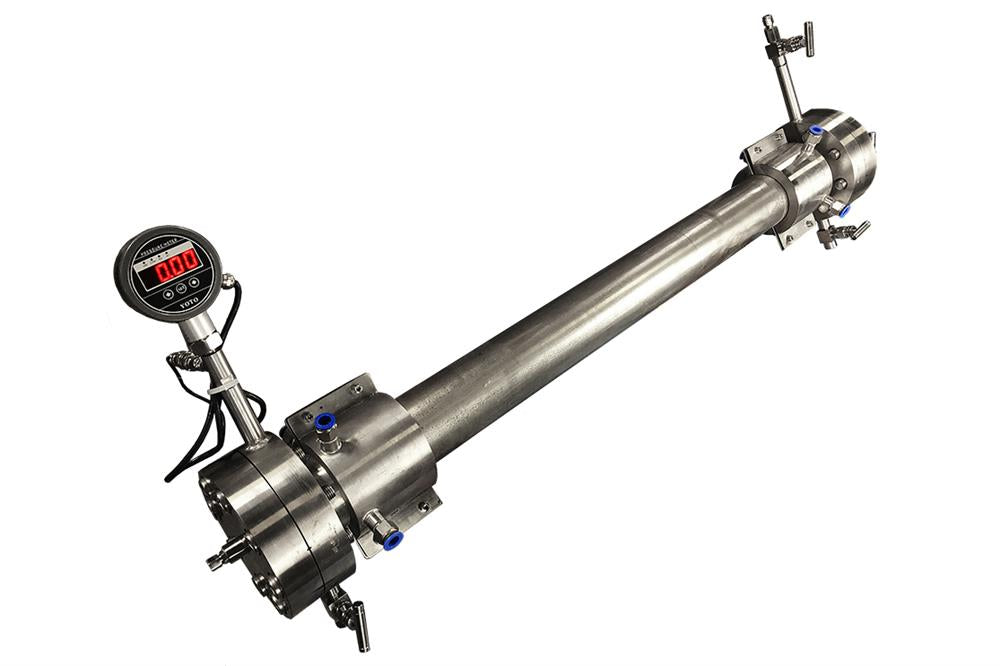

Tubo in superlega a base di Ni (100 mm O.D x 82 mm I.D x 1200 mm L). Può essere utilizzato in atmosfera di gas inerte e altamente ossidante fino a 1100°C per il trattamento di composti speciali. È una parte consumabile di OTF-1200X-HP-III, un forno compatto HIP (pressione isostatica a caldo) per la ricerca di materiali di nuova generazione a basso costo.


Specifiche:

Struttura del tubo
  • 100 mm O.D x 82 mm I.D x 1200 mm L
  • Flange tipo CF con O-ring in rame
  • Sono incluse due valvole a spillo per alta pressione/alto vuoto
  • Gli anelli di raffreddamento ad acqua sono installati su due estremità del tubo.
  • L'attacco 1/2 NPS è integrato per il collegamento di un manometro per il vuoto o per l'alta pressione.
Diametro interno:    82 mm
Lunghezza del tubo:    1200 mm
Temperatura massima di lavoro
senza carico:   		  1100 °C
Pressione di lavoro &
Temperatura:
Pressione massima all'interno del tubo
 Temperatura di riscaldamento
Max. 5 Mpa   800°C
Max. 3 Mpa   900°C
Max. 1,5 Mpa   1000°C
Max. 1,0 MPa   1100°C (per <1 ora)
Livello di vuoto   10 x E-5 torr tramite turbopompa
Attenzione:
  • Impostare un punto di allarme pressione nel display digitale della pressione prima dell'operazione.
  • È necessario installare un regolatore di pressione sulla bombola del gas per aumentare gradualmente la pressione.
  • Durata di vita progettata per 2.000 ore a 800oC. Il recipiente ad alta pressione è una parte consumabile, si prega di ordinarne la sostituzione una volta riscontrata la deformazione.
Manometro (opzionale)
 Installazione:
  •
Raffreddamento ad acqua
  • Sono presenti quattro blocchi di staffe per il raffreddamento ad acqua, due per lato.
  • Due porte di raffreddamento ad acqua su ciascun blocco.
  • Illustrazione del collegamento in serie di tutti e quattro i blocchi di raffreddamento ad acqua.
  •
Opzione raffreddamento ad acqua
  • È necessario disporre di un refrigeratore d'acqua durante il riscaldamento di questo tubo, per evitare di danneggiare le flange.
  • Il refrigeratore d'acqua è necessario, ma non è incluso; fare clic per ordinarlo con un costo aggiuntivo.
Raccomandato
Strumento opzionale
Video operativo
Attenzione:
  • Per ottenere una maggiore durata della provetta, utilizzare un crogiolo di quarzo o di allumina per trasportare il campione, anziché caricarlo direttamente all'interno della provetta, consultare la nostra barca di crogioli.
