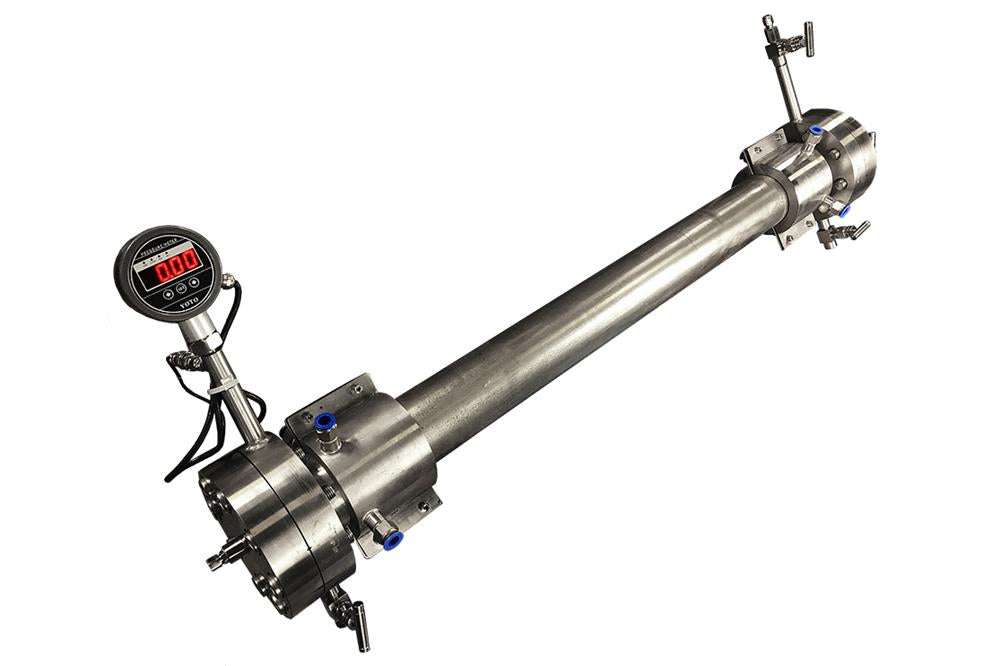

Tubo in superlega ad alta pressione: 85ODx50 IDx1000L (mm) con flangia, 1100oC Max. - Tubo-HP-85-50-1000

• Si prega di vedere "Superconduttore isotropo multifilamento a cuprata per la generazione di campi magnetici superiori a 30 TMat-2014-13-4-Larbalestier-Isotropo a filo tondo" pubblicato da NATURE MATERIAL 3887, 9 MARZO 2014, in cui è stato utilizzato un forno ad alta pressione MTI.

Recipiente tubolare in superlega a base di Ni (85 OD x 50 ID x 1000 L mm). Può essere utilizzato in atmosfera di gas inerte e altamente ossidante fino a 1100°C per la lavorazione di composti speciali. È una parte consumabile di OTF-1200X-HP-III, un forno compatto HIP (pressione isostatica a caldo) per la ricerca di materiali di nuova generazione a basso costo.

Specifiche:

Dimensioni del tubo	O.D. 85 mm I.D. 50 mm Lunghezza: 1000 mm
Diametro interno:	50 mm
Lunghezza del tubo:	1000 mm
Temperatura massima di lavoro senza carico:	1100 °C
Pressione di lavoro & Temperatura:	Pressione massima all'interno del tubo Temperatura di riscaldamento Max. 1958 PSI (13,5Mpa) (140 Bar) 800°C Max. 1189 PSI (8,2 Mpa) (80 Bar) 900°C Max. 595 PSI (4,1 Mpa) (40 Bar) 1000°C Max. 362 PSI (2,5 Mpa) (25 Bar) 1100°C (per <1 ora) Avvertenze:  Impostare un punto di allarme pressione nel display digitale della pressione prima dell'operazione. È necessario installare un regolatore di pressione sulla bombola del gas per aumentare gradualmente la pressione. Durata di vita progettata per 2.000 ore a 800oC. Il recipiente ad alta pressione è una parte consumabile, si prega di ordinarne la sostituzione una volta riscontrata la deformazione.

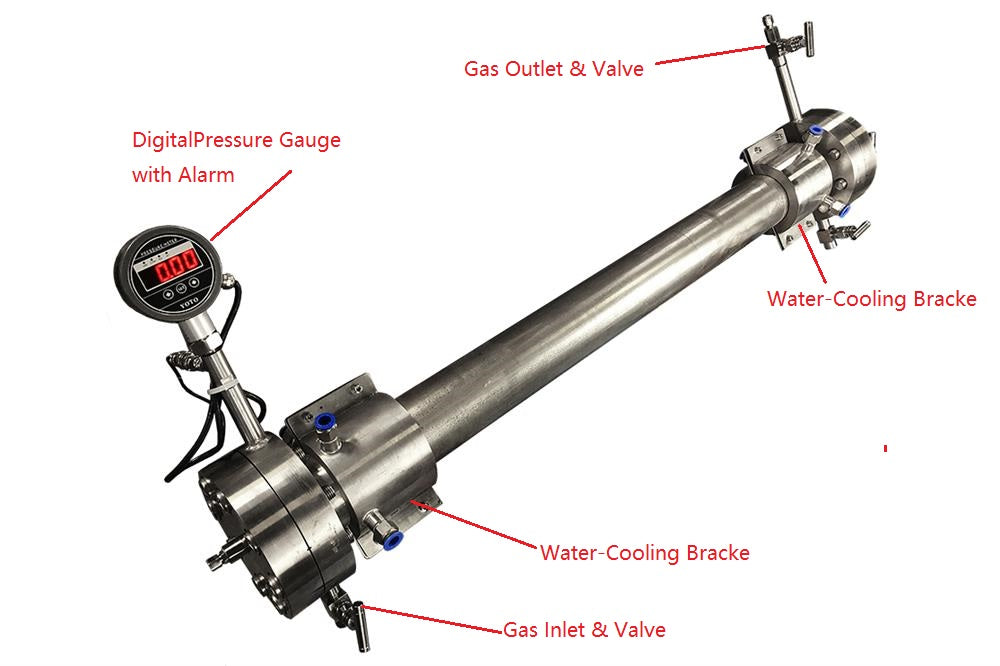

Manometro	Digitale Manometro per vuoto/pressione è incluso con funzione di allarme Limiti di pressione per il manometro: Da -100 Kp a 0 e a 30MPa (da vuoto ad atmosfera a pressione positiva di gas).
Installazione:
Raffreddamento ad acqua	Sono presenti quattro blocchi di staffe per il raffreddamento ad acqua, due per lato. Due porte di raffreddamento ad acqua su ciascun blocco. Illustrazione del collegamento in serie di tutti e quattro i blocchi di raffreddamento a metà acqua.
Opzione Raffreddatore ad acqua	Il riscaldamento di questo tubo deve essere effettuato con un refrigeratore d'acqua, altrimenti si danneggiano le flange. Il refrigeratore d'acqua è necessario, ma non è incluso; fare clic per ordinarlo con un costo aggiuntivo.
Raccomandato Strumento opzionale	Utilizzare una chiave dinamometrica per assicurarsi che le forze applicate ai bulloni siano uguali quando si installa la flangia CF nel forno ad alta pressione MTI. Bussola esagonale M14 della chiave dinamometrica per l'installazione della flangia CF EQ-CFTQ-M14
Video del funzionamento
