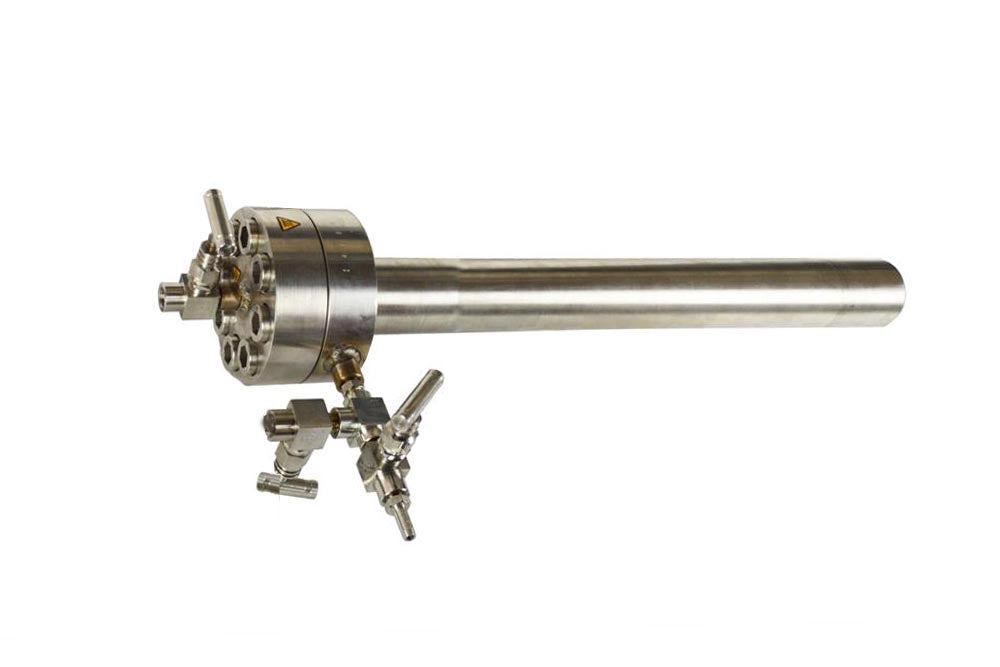

Tubo in superlega ad alta pressione con flangia KIT, 55 ODx20 IDx580 L (mm), 1100oC Max. - Tubo-HP-55-20-580

Tubo in superlega a base di Ni (50 mm di diametro esterno x 20 mm di diametro interno x 580 mm di lunghezza). Può essere utilizzato in atmosfere altamente ossidanti e con gas inerte fino a 1100°C per il trattamento di composti speciali. È parte consumabile di OTF-1200X-HP-55, un forno compatto HIP (pressione isostatica a caldo) per la ricerca di materiali di nuova generazione a basso costo.

Specifiche:

Diametro esterno	50 mm
Diametro interno	20 mm
Lunghezza del tubo	580 mm
Lunghezza della camera	550 mm Fare clic sull'immagine sottostante per vedere i dettagli del recipiente in pressione
Temperatura massima di esercizio   senza carico	1100 °C
Pressione di lavoro              &   Temperatura di esercizio	Pressione massima all'interno del tubo (sf = 2) Temperatura di riscaldamento Max. 3045 PSI (21 Mpa) 800°C Max. 1812 PSI (12,5 Mpa) 900°C Max. 914 PSI (6,3 Mpa) 1000°C Max. 609 PSI (4,2 Mpa) 1100°C   La pressione ammissibile è calcolata in base alla formula di Barlow. S = resistenza allo snervamento. Fabbrica di sicurezza= 2 Attenzione:  La coppia di serraggio adatta per girare le viti di questo tubo è di 40 libbre. Fare clic sull'immagine sottostante per visualizzare i dettagli della chiave dinamometrica. Prima dell'operazione, impostare un punto di allarme per la pressione sul display digitale della pressione. È necessario installare un regolatore di pressione sulla bombola del gas per aumentare gradualmente la pressione. Durata di vita progettata per 2.000 ore a 800oC. Il recipiente ad alta pressione è una parte consumabile, si prega di ordinarne la sostituzione una volta riscontrata la deformazione.
Installazione
Pacchetto standard	Tubo senza saldatura in superlega a base di Ni con flangia in superlega
Opzionale	Opzionale: Valvola di sicurezza ad alta pressione regolabile 1000 - 10.000 PSI (7 - 70 Mpa) Opzionale: Manometro digitale per vuoto/pressione, M14 x 1,5 da -100Kp a 30Mp Opzionale: Valvola solenoide, manometroe il regolatore è impostato su Pressione di sicurezza all'impostazione desiderata.                                                                         Alta pressione  Valvola di sicurezza  Set di elettrovalvole con manometro digitale
Attenzione	Quando la pressione raggiunge il punto di allarme (max. 15 Mpa), la pressione all'interno del serbatoio viene rilasciata tramite l'elettrovalvola installata sulla flangia. Per una pressione massima >15 Mpa, chiudere la valvola a spillo manuale vicino all'elettrovalvola. Considerando la tenacità della lega a base di Ni, è necessario serrare le viti in sequenza diagonale e applicare una pressione uguale. Non stringere eccessivamente, utilizzare sempre il cacciavite dinamometrico consigliato.
